AnMCCB mei lekkage beskermingkombinearret konvinsjonele getten gefal circuit breaker funksjes mei reststrombeskerming yn ien koördinearre oplossing. Foar kommersjele gebouwen, yndustriële foarsjennings, fabrikanten fan apparatuer en elektryske oannimmers kin dit in mienskiplike útdaging oanpakke: it beskermjen fan in stroomsirkwy tsjin oerlêst en koartslutingen, wylst ek potinsjeel gefaarlike lekstroom opspoaren.
De kaai is net gewoan in brek te kiezen mei mear funksjes. It apparaat moat oerienkomme mei de systeemspanning, nominearre stroom, koartslutingsbetingsten, pealkonfiguraasje, lekkagestroomynstelling, ynstallaasjeomjouwing en koördinaasjeeasken. Dizze hantlieding ferklearret hoe't de technology wurket, hokker problemen it oanpakt, en wat keapers moatte ferifiearje foardat se in MCCB spesifisearje mei lekkagebeskerming.
Ynhâldsopjefte
- 1. Wat is in MCCB mei Leakage Protection?
- 2. Hoe wurket Leakage Protection?
- 3. Hokker elektryske problemen kin it oanpakke?
- 4. Wêrom kombinearje MCCB en Leakage Protection?
- 5. Wêr wurdt in MCCB mei lekkagebeskerming brûkt?
- 6. Wat moatte keapers kontrolearje foar seleksje?
- 7. Key parameters útlein
- 8. MCCB mei Leakage Protection vs aparte beskerming Apparaten
- 9. Ynstallaasje en ûnderhâld ôfwagings
- 10. Shanghai DaDa Electric Co., Ltd. en Leakage Protection Solutions
- 11. Faak stelde fragen
- 12. Konklúzje
1. Wat is in MCCB mei Leakage Protection?
In getten gefal circuit breaker, gewoanwei neamd in MCCB, is ûntwurpen om te beskermjen leechspanning elektryske circuits tsjin betingsten lykas overload en koartsluting. Oars as in basis beskermjende switch, kin in MCCB wurde selektearre oer in breed skala oan hjoeddeistige wurdearrings en ûnderbrekkende kapasiteiten, wêrtroch it geskikt is foar kommersjele en yndustriële distribúsjesystemen.
AnMCCB mei lekkage beskermingfoeget reststrom- of ierdlekdeteksje ta oan dizze konvinsjonele beskermingsfunksjes. As in abnormale lekstroom wurdt ûntdutsen en berikt it ynstelde bestjoeringsnivo, kin it beskermingsmeganisme in reis begjinne en it troffen sirkwy losmeitsje.
Dizze kombinaasje is benammen nuttich as elektryske ûntwerpers meardere lagen beskerming wolle sûnder in unnedich yngewikkelde panielarrangement te meitsjen. Kommersjele produkten binne beskikber as yntegreare MCCB-plus-residual-stream-oplossingen of as MCCB's kombineare mei kompatibele reststrommodules. IEC 60947-2 omfettet easken foar circuit breakers dy't beskerming foar reststromen befetsje, wylst fabrikanten ferskate konfiguraasjes en oanpassingsberiken kinne leverje.
2. Hoe wurket Leakage Protection?
Yn in sûn elektryske sirkwy moat de stroom dy't troch de útgeande diriginten streamt passend oerienkomme mei de stroom dy't weromkomt troch it sirkwy. In lekkage betingst komt foar as in part fan 'e stroom nimt in ûnbedoeld paad, lykas troch isolaasje efterútgong, ferbûn apparatuer of in persoan dy't kontakt opnimme mei in energized diel.
Lekbeskerming kontrolearret de oerbliuwende stroom dy't ferbûn is mei dizze ûnbalâns. As de mjitten oerbleaune stroom grutter is as de konfigureare bestjoeringsdrompel fan it apparaat, stjoert it beskermingssysteem in reissinjaal nei it MCCB-meganisme.
Ofhinklik fan it produktûntwerp kin lekkagebeskerming ferstelbere oerbleaune wurkstream, tiidfertraging, testfunksjonaliteit, alarmindikaasje of oare tafersjochfunksjes leverje. Kommersjele MCCB-lekkagebeskermingsprodukten litte sjen dat ynstellingen foar gefoelichheid en fertraging signifikant kinne fariearje neffens de bedoelde tapassing.
Wêrom is dit oars as oerlêstbeskerming?
Overload beskerming en lekkage beskerming reagearje op ferskate problemen. In oerbelaste sirkwy kin tefolle stroom lûke om't tefolle loads ferbûn binne of om't apparatuer bûten de bedoelde kapasiteit wurket. In lekfout, lykwols, giet it om stroom ûntsnapping út syn bedoeld conductive paad.
Dêrom, gewoan it fergrutsjen fan de oerlêstbeskermingsmooglikheid net automatysk gaadlike lekkagebeskerming. De twa funksjes moatte apart wurde beskôge by it ûntwerpen fan in elektrysk distribúsjesysteem.
3. Hokker elektryske problemen kin it oanpakke?
Elektryske apparatuer brûkt yn fabriken, kommersjele gebouwen en ynfrastruktuerprojekten kin lange perioaden operearje ûnder easken omstannichheden. Focht, stof, ferâldering fan isolaasje, meganyske skea, ynstallaasjeflaters en fersmoarging fan apparatuer kinne allegear bydrage oan abnormale stroompaden.
Beskeadige of ferâldere isolaasje kin ûnbedoelde strompaden meitsje dy't miskien net gedrage as in konvinsjonele koartsluting.
Residuele stroombeskerming kin helpe by it detektearjen fan lekkagebetingsten dy't rappe ôfsluting fan it circuit fereaskje.
It kombinearjen fan beskermingsfunksjes kin de regeling ferienfâldigje yn ferliking mei it brûken fan ferskate ûnôfhinklike komponinten.
It eigentlike beskermingsnivo hinget ôf fan it folsleine elektryske systeem, apparaatkonfiguraasje en ynstallaasjebetingsten. In MCCB mei lekkagebeskerming moat dêrom wurde behannele as ien diel fan in goed oanmakke beskermingsskema ynstee as in universele oplossing foar elk elektrysk gefaar.
4. Wêrom kombinearje MCCB en Leakage Protection?
Foar in protte elektryske projekten is de wichtichste attraksje de mooglikheid om ferskate beskermingseasken oan te pakken binnen in koördinearre apparaatarrangement. Dit kin weardefol wêze wêr't panielromte, ynstallaasjetiid en systeemkoördinaasje wichtich binne.
1. Meardere beskerming funksjes
In goed ynsteld apparaat kin oerlêst, koartsluting en reststrombeskerming leverje binnen deselde beskermingsarsjitektuer. Dit makket it makliker foar yngenieurs in definiearre beskerming strategy foar in feeder of distribúsje circuit.
2. Effisjinter Panel Design
Yntegreare as nau oerienkommende beskermingskomponinten kinne de needsaak foar aparte apparaten, bedrading en montagearranzjeminten ferminderje. Fabrikanten fan reststrom-beskerme MCCB's markearje spesifyk kompakte ynstallaasje en fermindere komponinteasken as praktyske foardielen.
3. Ferstelbere beskerming
Guon produkten jouwe ferstelbere drompels foar oerbliuwsels en tiidfertragingen. Dit makket it mooglik om de beskermingsregeling oan te passen oan ferskate sirkwy ynstee fan te fertrouwen op ien fêste ynstelling foar elke applikaasje.
4. Makliker Systeem Planning
As oerlêst, koartsluting en lekkage easken tegearre wurde beskôge, kinne yngenieurs de folsleine beskermingstrategy evaluearje ynstee fan yndividuele komponinten selsstannich te selektearjen.
5. Wêr wurdt in MCCB mei lekkagebeskerming brûkt?
De passende applikaasje hinget ôf fan it elektryske ûntwerp, lokale easken en produktspesifikaasjes. Typyske tapassingsgebieten omfetsje:
- Kommersjele gebou distribúsje boards
- Yndustriële macht distribúsje systemen
- Factory produksje apparatuer
- Motor en masine feeders
- Workshops en produksjefoarsjennings
- Ynfrastruktuer en nutsfoarsjennings
- Elektryske apparatuer dy't ierdlekmonitoring nedich is
- Distribúsjesystemen dêr't panielromte beheind is
- Projekten dy't koördinearre oerlêst, koartsluting en beskerming fan reststrom nedich binne
MCCB's wurde in protte brûkt yn yndustriële en kommersjele distribúsje, om't har hjoeddeistige wurdearrings en ûnderbrekkende mooglikheden applikaasjes kinne dekke bûten it typyske berik fan lytse branch-circuit breakers.
6. Wat moatte keapers kontrolearje foar seleksje?
Selektearje in MCCB mei lekkage beskerming basearre allinnich op rated amperage kin meitsje problemen by ynstallaasje. Keapers moatte de fabrikant as elektryske yngenieur genôch systeemynformaasje leverje foardat se in model befêstigje.
- Nominearre stroom:Bepale de ferwachte trochgeande lading en selektearje in geskikte hjoeddeistige wurdearring basearre op it folsleine circuit design.
- Bedriuwsspanning:Befêstigje de systeemspanning en oft it produkt geskikt is foar de bedoelde AC-tapassing.
- Oantal peallen:Kontrolearje oft it systeem 3P, 4P of in oare konfiguraasje fereasket.
- Kortslutingsmooglikheid:Ferifiearje de beskikbere prospective foutstrom en soargje derfoar dat de brekker in passende ûnderbrekkende wurdearring hat.
- Leakgefoelichheid:Bepale de oerbleaune wurkstream nedich foar de beëage beskermingstrategy.
- Tiid fertraging:Beskôgje oft instantane operaasje of in tiid-fertrage antwurd is nedich foar koördinaasje mei streamop- of streamôfwerts apparaten.
- Ynstallaasje betingsten:Besjoch omjouwingstemperatuer, omwâling, fochtigens, hichte en oare relevante omjouwingsfaktoaren.
- Normen en sertifikaasjes:Befêstigje de noarmen en goedkarring nedich yn 'e doelmerk.
7. Key parameters útlein
De folgjende parameters binne benammen wichtich by it fergelykjen fan ferskate MCCB-lekkagebeskermingsprodukten.
| Parameter | Wêrom It Matters | Wat keapers moatte befêstigje |
|---|---|---|
| Nominearre aktuele (yn) | Beskiedt it hjoeddeistige nivo dat de circuit breaker is ûntworpen om te dragen ûnder spesifisearre betingsten. | Match de breaker oan it circuit lading en dirigint design. |
| nominale spanning (Ue) | Definieart de elektryske wurkspanning foar de applikaasje. | Befêstigje komptabiliteit mei it systeem voltage. |
| Breaking Kapasiteit | Jout de foutstroom oan dy't de brekker feilich kin ûnderbrekke ûnder spesifisearre testbetingsten. | Fergelykje de produktbeoardieling mei de beskikbere koartslutstroom. |
| Leakage Aktuele Setting | Bepaalt it oerbleaune stroomnivo wêrop de lekbeskerming wurket. | Befêstigje de fereaske gefoelichheid en oanpassing berik. |
| Tiid Delay | Kin helpe te koördinearjen lekkage beskerming mei oare beskermjende apparaten. | Kontrolearje oft it fereaske antwurd daliks of fertrage is. |
| Oantal Poalen | Bepaalt hokker diriginten wurde oerskeakele en beskerme. | Befêstigje 3P, 4P of oare fereaske konfiguraasje. |
| Standerts | Biedt in ramt foar produktprestaasjes en testen. | Ferifiearje de jildende IEC, regionale en projekteasken. |
Bygelyks, hjoeddeistige kommersjele produkten mei reststrombeskerming kinne ferskate kombinaasjes biede fan nominearre stroom, pealkonfiguraasje, wurkspanning en brekkapasiteit. Dizze spesifikaasjes moatte altyd wurde kontrolearre tsjin it eigentlike produktdatablêd ynstee fan oannommen út 'e produktkategory allinich.
8. MCCB mei Leakage Protection vs aparte beskerming Apparaten
Sawol yntegreare as aparte beskermingsarranzjeminten kinne technysk passend wêze. De bettere konfiguraasje hinget ôf fan 'e elektryske arsjitektuer fan it projekt, romteeasken, koördinaasjestrategy en oanbestegingsfoarkarren.
| Beskôging | MCCB mei Leakage Protection | Aparte beskermingsregeling |
|---|---|---|
| Panel Layout | Kin soargje foar in kompakte regeling. | Kin ekstra mounting romte nedich. |
| Wiring | Kin ûnderlinge ferbining tusken aparte beskermingskomponinten ferminderje. | Kin ekstra wiring en koördinaasje nedich wêze. |
| Beskerming Funksjes | Untworpen om in kombineare beskermingsarrangement. | Funksjes kinne ûnôfhinklik selektearre wurde. |
| Ûnderhâld | Minder aparte komponinten kinne ynspeksje ferienfâldigje. | Yndividuele komponinten kinne wurde ferfongen apart ôfhinklik fan it ûntwerp. |
| Oanpassing | Hinget ôf fan beskikbere breaker en lekkage-beskerming konfiguraasjes. | Kin fleksibiliteit biede troch ferskate apparaten te kombinearjen. |
It wichtige punt is dat yntegraasje net automatysk geskiktheid betsjut. De selektearre kombinaasje moat noch foldwaan oan de elektryske easken fan de ynstallaasje.
9. Ynstallaasje en ûnderhâld ôfwagings
Korrekte ynstallaasje is like wichtich as it selektearjen fan de juste breaker. Sels in goed ûntworpen MCCB mei lekkagebeskerming kin de beëage prestaasjes net leverje as de bedrading, grûnarranzjemint, ynstellings of ynstallaasjeomjouwing ferkeard binne.
Kontrolearje de wiring foarsichtich
Folgje de fabrikant syn wiring diagram en ynstallaasje ynstruksjes. De faze- en neutrale diriginten, wêr fan tapassing, moatte goed ynrjochte wurde foar it deteksjesysteem foar reststroom om te wurkjen lykas bedoeld.
Ferifiearje de Leakage ynstelling
Net oannimme dat de leechste beskikbere lekkage-aktuele ynstelling automatysk passend is. De ynstelling moat oerienkomme mei de bedoelde beskermingsfunksje en de elektryske skaaimerken fan it circuit.
Tink oan selektiviteit
Grutte distribúsjesystemen kinne meardere beskermjende apparaten befetsje. Harren bestjoeringssysteem skaaimerken moatte wurde hifke tegearre sadat in passende downstream flater net ûnnedich loskeppele in folle grutter diel fan 'e ynstallaasje.
Funksjonele testen útfiere
As it produkt in testfunksje leveret, moatte testen de oanrikkemandearre proseduere fan de fabrikant folgje en de easken fan tapassing op 'e ynstallaasje. Guon reststromapparaten leverje testfunksjes en ekstra tafersjochfunksjes.
10. Shanghai DaDa Electric Co., Ltd. en Leakage Protection Solutions

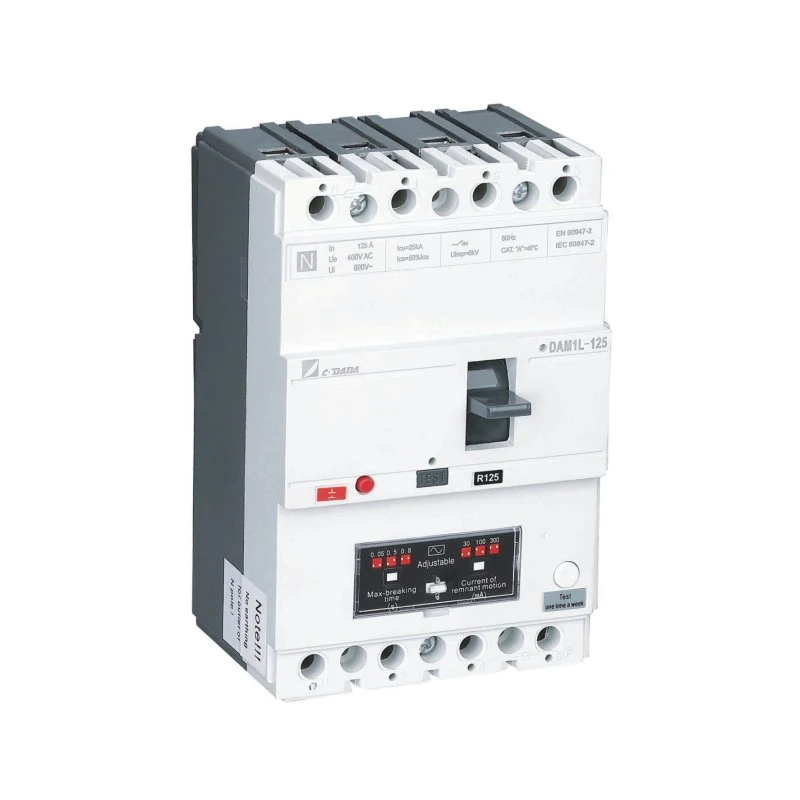

Shanghai DaDa Electric Co., Ltd. leveret MCCB-oplossingen ûntworpen foar tapassingen wêr't konvinsjonele circuitbeskerming en lekbeskerming gearwurkje moatte. De DAM1L-searje is in foarbyld fan in MCCB mei yntegreare beskerming fan reststrom, ûntworpen foar applikaasjes ynklusyf it bouwen fan elektryske systemen, yndustryterreinen en oare omjouwings foar leechspanningsdistribúsje.
De produktynformaasje jout konfiguraasjes oan lykas fjouwerpoalkonstruksje, in breed nominale stroomberik en ferstelbere ierdlekbeskerming. Ofhinklik fan it model kin lekkagebestjoeringsstrom wurde konfigureare oer in spesifisearre berik, wêrtroch de beskermingstrategy kin wurde oanpast oan ferskate tapassingen.
Foar bûtenlânske keapers, distributeurs, panielbouwers en elektryske oannimmers is de meast brûkbere oanpak om de leveransier de projekteasken te foarsjen foardat jo in offerte oanfreegje. Dit helpt om te bepalen oft de fereaske hjoeddeistige wurdearring, polarrangement, lekkage-ynstelling, brekkapasiteit en sertifisearring beskikber binne yn 'e bedoelde konfiguraasje.
Ynformaasje om op te nimmen yn in ûndersyk
- Required rated current
- Systeem spanning en frekwinsje
- Oantal peallen
- Required leakage-stream gefoelichheid
- Ferplichte tiidfertragingsfunksje
- Ferwachte koartslutingstrom of fereaske brekkapasiteit
- Ynstallaasje omjouwing
- Doelmerk en sertifisearring easken
- Required kwantiteit
- OEM of oanpaste easken, as fan tapassing
It jaan fan dizze details oan it begjin kin meitsje technyske kommunikaasje effisjinter en ferminderje it risiko fan selektearjen in breaker dy't net oerienkomt mei de definitive ynstallaasje.
11. Faak stelde fragen
Lekbeskerming detektearret oerbliuwende stroom feroarsake troch in ûnbedoeld stroompaad en kin brekkertripping begjinne as de ynstelde bestjoeringsdrompel wurdt berikt. It adressearret in oare tastân fan konvinsjonele oerlêst- en koartslutingsbeskerming.
Nee, in gewoane MCCB jout funksjes lykas oerlêst en koartsluting beskerming, wylst in lekkage-beskerme konfiguraasje foeget reststromdetection en beskerming.
Lekbeskerming kin helpe om bepaalde abnormale stroompaden te detektearjen dy't kinne bydrage oan elektryske gefaren. Brânprevinsje hinget lykwols ôf fan 'e folsleine elektryske ynstallaasje, tastân fan' e apparatuer, beskermingynstellingen en jildende feiligensmaatregels.
D'r is gjin inkele ynstelling geskikt foar elke ynstallaasje. De passende wearde hinget ôf fan it beskermingsdoel, circuit skaaimerken, apparatuer en jildende elektryske easken. De ynstelling moat wurde bepaald troch kwalifisearre personiel.
In MCCB-konfiguraasje is normaal ûntworpen om konvinsjonele beskermingsfunksjes foar circuit-breaker, mar de krekte beskermingsfunksjes binne ôfhinklik fan it spesifike model en konfiguraasje fan trip-ienheid. Kontrolearje altyd de technyske dokumintaasje fan 'e fabrikant.
IEC 60947-2 is in wichtige standert foar leechspanningskretsbrekkers en omfettet easken dy't relevant binne foar circuit breakers dy't beskerming foar reststromen befetsje. Regionale noarmen en projektspesifike easken kinne ek jilde.
Ja, gaadlike modellen kinne brûkt wurde yn yndustriële distribúsje- en apparatuerapplikaasjes as har elektryske beoardielingen, beskermingskaaimerken en miljeu-spesifikaasjes oerienkomme mei de ynstallaasje.
Soargje foar de fereaske stroom, spanning, peallen, brekkapasiteit, lekkage-aktuele ynstelling, eask foar tiidfertraging, ynstallaasjebetingsten, kwantiteit en doelsertifikaasje. Dit jout de fabrikant genôch ynformaasje om in passende konfiguraasje oan te rieden.
12. Konklúzje
In MCCB mei lekkagebeskerming rjochtet twa wichtige gebieten fan elektryske beskerming oan: konvinsjonele oerstreambeskerming en deteksje fan reststrom. Troch dizze funksjes yn in koördinearre oplossing te bringen, kin it helpe om ûntwerpen foar machtferdieling te ferienfâldigjen wêr't elektryske feiligens, panielromte en systeemkoördinaasje wichtich binne.
De wichtichste stap is om fierder te sjen as de produktnamme. Rated current, bestjoeringssysteem spanning, breaking kapasiteit, pole konfiguraasje, leakage gefoelichheid, tiid fertraging, ynstallaasje betingsten en tapassing noarmen alle ynfloed op oft in bepaalde MCCB is passend foar in projekt.
Foar keapers dy't troch lekkage beskerme MCCB's evaluearje foar kommersjele gebouwen, yndustriële foarsjenningen, distribúsjepanielen as OEM-tapassingen, is direkt wurkjen fan 'e eigentlike elektryske easken de meast betroubere manier om in gaadlike konfiguraasje te identifisearjen.
