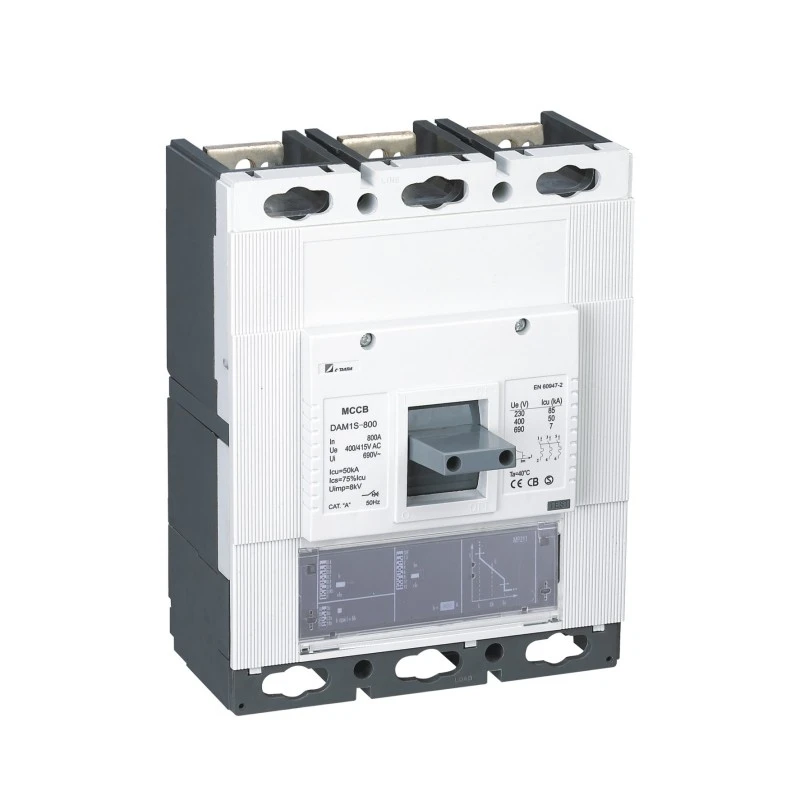

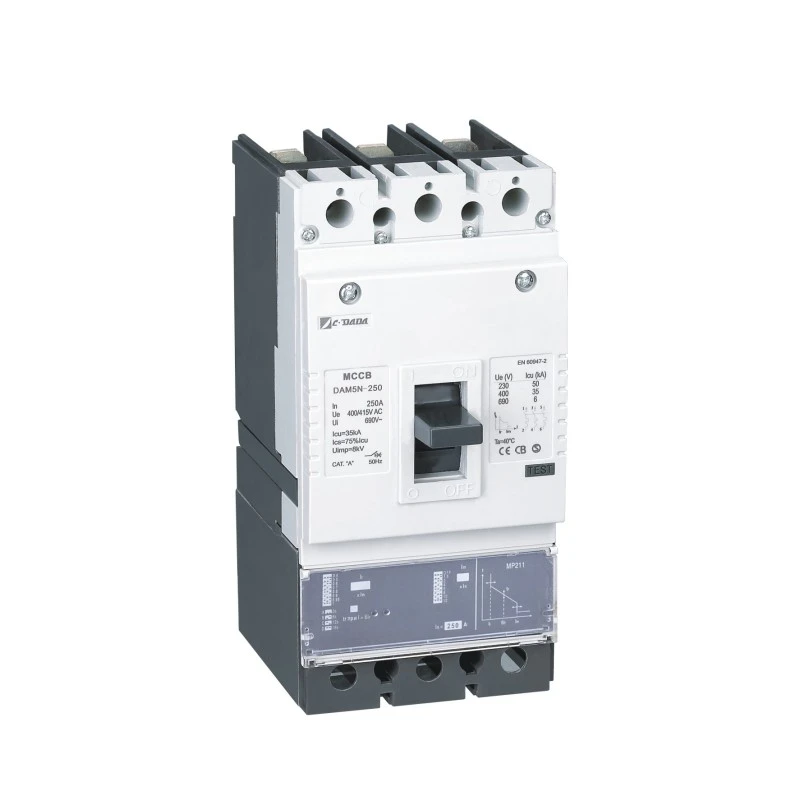

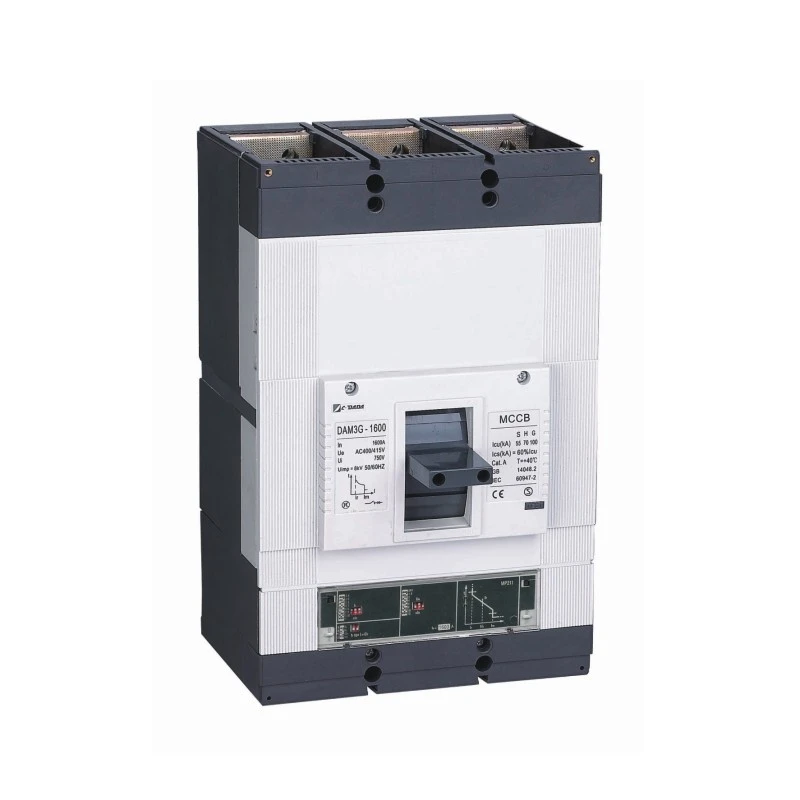

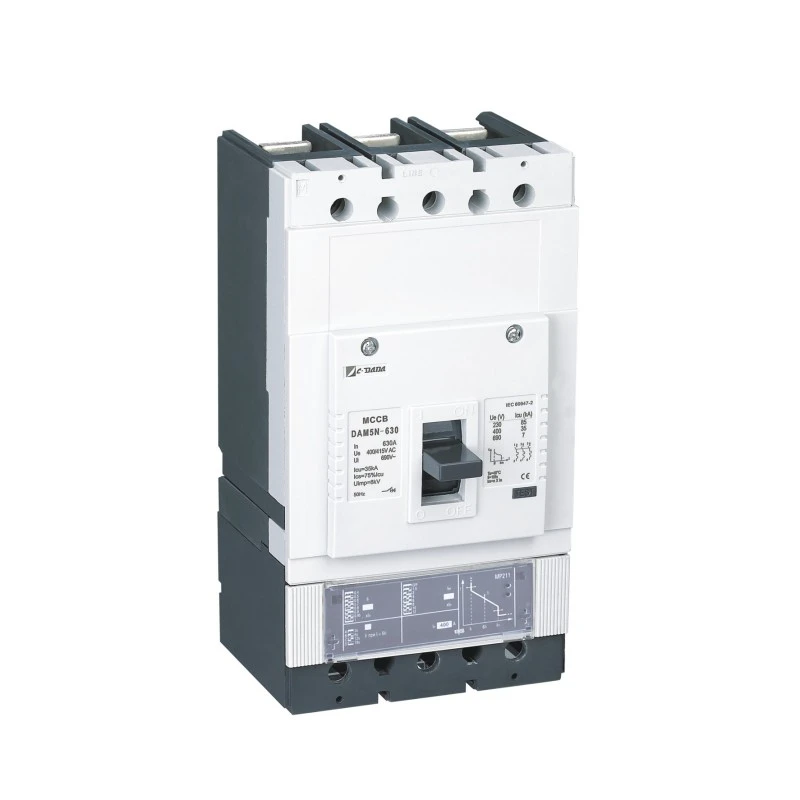

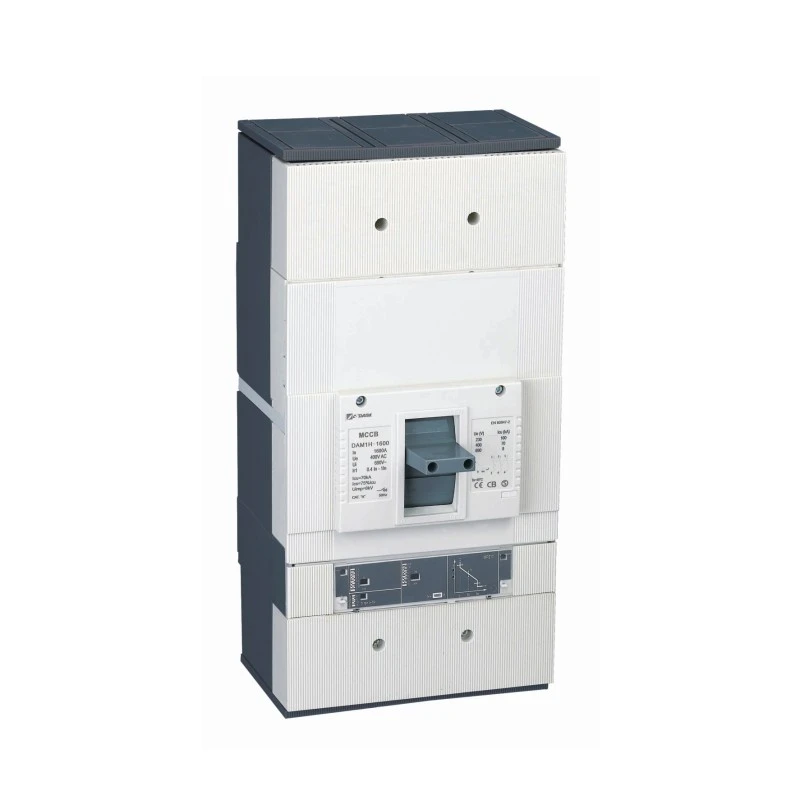

Electronic Type Moulded Case Circuit Breaker

For modern power systems demanding precision, intelligence, and reliability, the Electronic Type Moulded Case Circuit Breaker by Shanghai DADA Electric CO., LTD. sets a new standard in low-voltage protection. Unlike traditional thermal-magnetic breakers, this intelligent MCCB uses a microprocessor-based electronic trip unit to deliver highly accurate, programmable overcurrent protection—immune to ambient temperature fluctuations.

With adjustable settings from 40% to 100% In (thermal) and 1.5× to 12× In (magnetic), it offers unmatched flexibility for complex coordination in data centers, industrial plants, hospitals, and renewable energy systems. Rated from 100A to 1600A at 400V/415V, it combines compact design with advanced functionality—and includes fail-safe direct-trip during extreme faults, even if the electronics fail.

Key Spesifikaasjes

Model: CDADA DAM2 / DE Series (Electronic Type Molded Case Circuit Breaker)

Type: Elektroanyske Moulded Case Circuit Breaker

Poalen: 3P / 4P

Rated Voltage (Ue): 400V / 415V AC

Rated hjoeddeistige (yn): 100A - 1600A

Trip Unit: Microprocessor-basearre elektroanyske release

Termyske oanpassing (Ir): 40% - 100% fan In

Magnetyske oanpassing (Im): 1,5 × - 12 × In

Foardielen

★ Breed berik: 100A oant 1600A (AC)

★ Kompakte ôfmjittings

★ Ferstelbere termyske ynstelling (40-100%) In.

★ Ferstelbere magnetyske ynstelling (1,5-12 kear) In.

★ Push to trip knop foarsjenning.

★ Skied haad- en arcing kontakten

★ Breed oanbod fan accessoires.

Elektroanyske release karakteristike kromme

Elektryske parameters

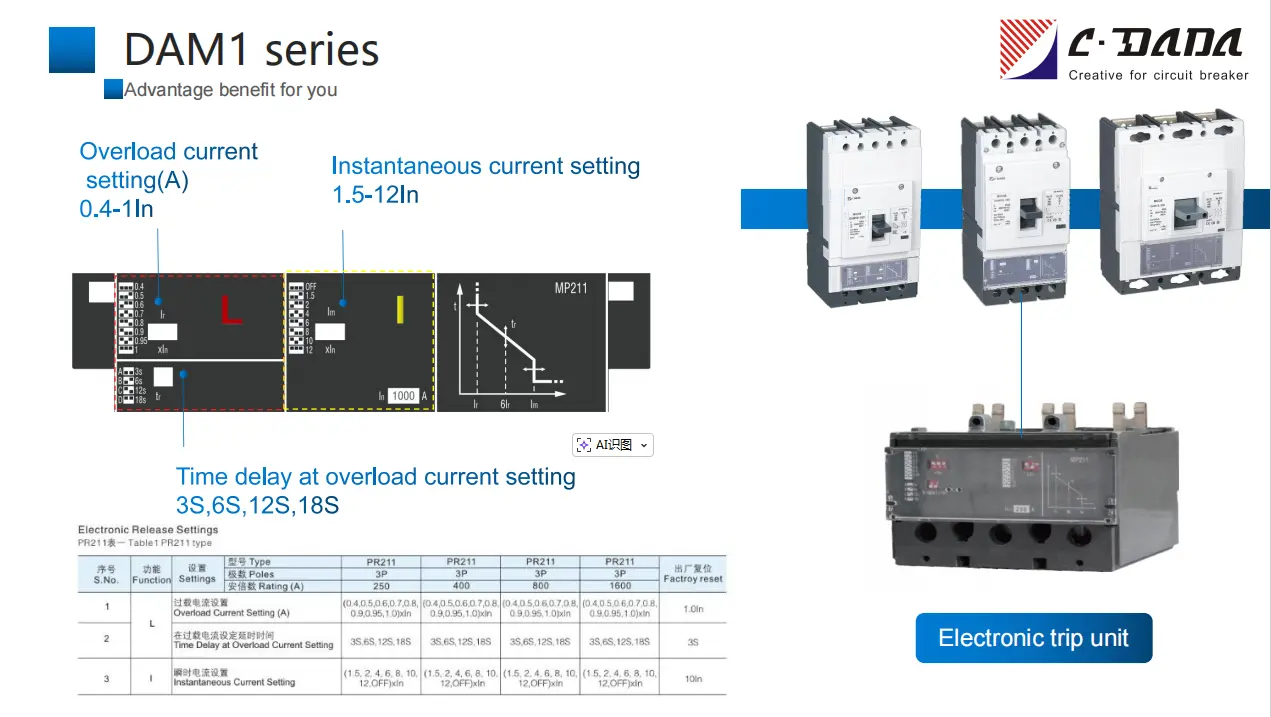

Tabel 1 PR211 type

S.No.

Funksje

Ynstellings

Type

PR211

PR211

PR211

PR211

Fabriek weromsette

Poalen

3P

3P

3P

3P

Wurdearring (A)

250

400

800

1600

1

L

Overload hjoeddeistige ynstelling (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 yn

2

Tiidfertraging by Overload Aktuele ynstelling

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Instantaneous aktuele ynstelling

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 yn

Tabel 2 PR212 type

S.No.

Funksje

Ynstellings

Type

PR212

PR212

PR212

PR212

Fabriek weromsette

Poalen

3P

3P

3P

3P

Wurdearring (A)

250

400/630

800

1600

1

L

Overload hjoeddeistige ynstelling (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 yn

2

Tiidfertraging by Overload Aktuele ynstelling

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Koarte - Circuit Current Setting (A)

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6 yn

4

Tiidfertraging by koartsluting hjoeddeistige ynstelling

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Instantaneous aktuele ynstelling

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 yn

6

G

Grûnfoutstroomynstelling (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0 yn

7

Tiidfertraging by Ground Fault Setting

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0.4S

8

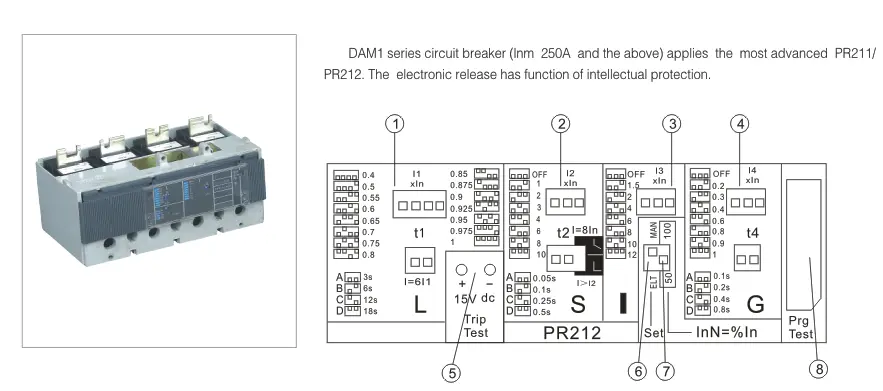

Seleksje fan elektryske of elektroanyske parameters set

Funksje SET (skeakelje ELT/MAN)

9

Wurdt brûkt foar it ynstellen fan parameters fan dip switch fan nul line

InN=%In,switch 50/100

10

Socket foar ferbining mjitapparaat

Panel socket

Wêrom kieze CDADA Electronic MCCB?

★ Wiere yntelliginsje, net allinich automatisearring
De mikroprosessor analysearret kontinu aktuele golffoarmen, wêrtroch krekte omkearde-tiid, definitive tiid en instantane beskerming mooglik is - sûnder drift troch waarmte of ferâldering.

★ Fail-Safe Design
Sels as it elektroanyske sirkwy mislearret, soarget in direkte elektromagnetyske grendel dat de brekker reizget tidens swiere koartslutingen - foldogge oan IEC 60947-2 feiligensredundânsjeeasken.

★ Superior Koördinaasje
Ultra-brede oanpassingsberiken (40–100% Ir, 1,5–12× Im) tastean perfekte koördinaasje mei streamop- / streamôfwerts apparaten-minimalisearje ûnderbrekkingssônes.

★ Future-Proof Ynfrastruktuer
Kompatibel mei opsjonele kommunikaasje modules (Modbus RTU, Profibus) foar yntegraasje yn Building Management Systems (BMS) of smart grids.

★ Global Quality, Competitive Priis
Produsearre ûnder ISO 9001 yn Shanghai, mei ynternasjonale sertifikaten - it oanbieden fan prestaasjes op Europeesk nivo tsjin Aziatyske kosteneffisjinsje.

★ Wy hawwe in tawijd team fan 15 yngenieurs rjochte op produktûntwikkeling, ferbettering en oanpassing.

Ideale applikaasjes

Data Centers: Foarkom cascadearjende mislearrings mei sekuere selektyf tripping

Sikehûzen: Soargje foar ûnûnderbrutsen krêft foar systemen foar libbensstipe

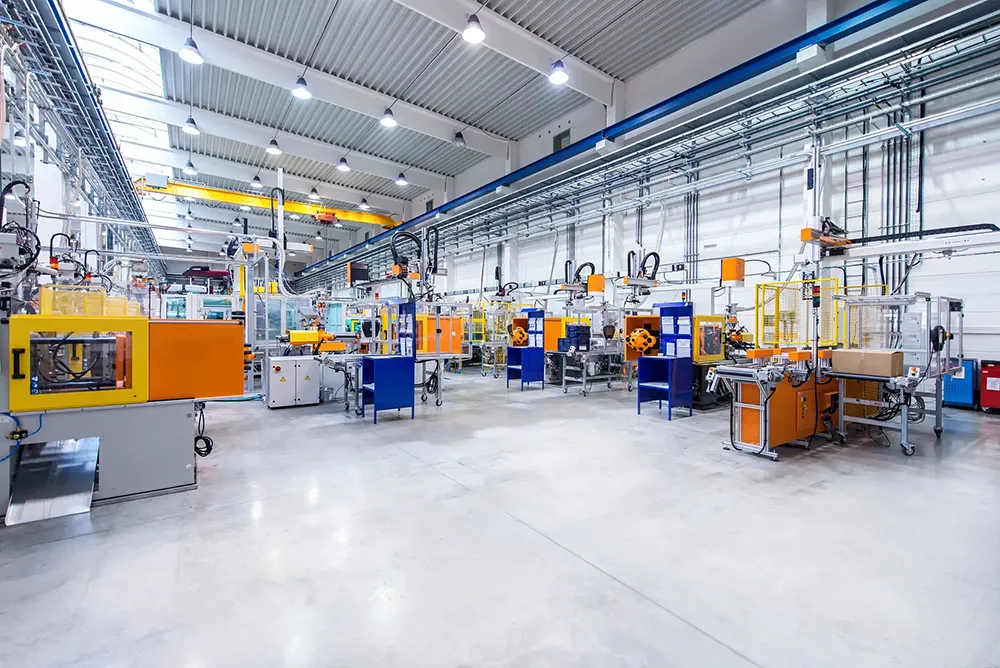

Yndustriële automatisearring: koördinearje mei VFD's, sêfte starters, en robotika

Solar / Wind Farms: Oanpasse oan fariabele generaasje profilen

Smart kommersjele gebouwen: Aktivearje enerzjymonitoring sûnder ekstra meters

Faak stelde fragen (FAQ)

Q1: Wat makket in elektroanyske MCCB oars fan in termysk-magnetyske?

A1: Electronic Type Moulded Case Circuit Breakers use a microprocessor to analyze current and trigger trips with high precision. They’re not affected by ambient temperature, offer wider adjustment ranges, and can provide load data logging—unlike bimetal/solenoid-based thermal-magnetic types.

Q2: Is de 1600A elektroanyske MCCB beskikber yn 4-poal konfiguraasje?

A2: Ja - alle CDADA elektroanyske MCCB's fan 250A oant 1600A binne te krijen yn sawol 3P- as 4P-ferzjes.

Q3: Wat bart der as de elektroanyske trip unit mislearret tidens in koartsluting?

A3: The breaker includes a mechanical backup: during extreme fault currents (>12×In), a magnetic latch triggers direct opening—ensuring safety even with electronics offline.

Q4: Kin ik aktuele wearden yn realtime kontrolearje?

A4: Ja - de elektroanyske reis-ienheid toant instantaneous, max, min, en gemiddelde aktuele oer selekteare tiidfinsters (bygelyks 24h), nuttich foar enerzjybehear.

Q5: Wêrom kieze CDADA boppe oare yntelliginte MCCB-merken?

A5: CDADA biedt:

● Wiere oanpasberens mei dûbele berik (in protte konkurrinten beheine Im ta ≤10 ×)

● Fail-safe meganyske reservekopy (net alle "elektroanyske" MCCB's hawwe dit)

● Kompakte grutte-past legacy panielen sûnder modifikaasje

● Sterke globale sertifikaasjeportfolio (ASTA, KEMA, CE)

● OEM-freonlike prizen mei technyske stipe yn it Ingelsk
