China Duorsume MCB Accessories Supplier

CDADAis in fabrikant en leveransier fan ferskate low-voltage elektryske apparatuer en besibbe accessoires, ynklusyf MCB accessoires. Us foarsjenning fan 52.400 m² tsjinnet as de produksjestifting dy't ús yn steat stelt om gruthannelprodukten te leverjen, en wy ferwolkomje ek oanfragen foar OEM-oanpassing. Nim dan gerêst kontakt mei ús op foar in offerte.

Wat binne MCB-aksessoires?

MCB accessoires binne oanfoljende apparaten ûntworpen om de funksjonaliteit, beskerming en kontrôlemooglikheden te ferbetterjen fanMiniature Circuit Breakers (MCB's). Dizze modulêre tafoegings transformearje basale circuitbeskermingsapparaten yn yntelliginte, yntegreare komponinten fan moderne elektryske distribúsjesystemen. Operearje ûnderIEC 60898-1 (circuit-breakers foar húshâldlike en ferlykbere ynstallaasjes) enIEC 60947-5-1 (kontrôle circuit-apparaten), MCB-aksessoires kinne operaasje op ôfstân, statusmonitoring, feiligensfergrendeling, en naadleaze yntegraasje mei geboubehearsystemen mooglik meitsje.

MCB accessoires wurde karakterisearre troch harrenmodulêre 17.5mm breedte (heal-module of folsleine-module design), wêrtroch't se direkt op DIN-rails njonken MCB's kinne montearje of op it brekkerlichem klikke. Dizze standerdisearre modulariteit soarget foar kompatibiliteit tusken grutte fabrikanten, ynklusyf Schneider Electric, ABB, Hager, Siemens, en Chint.

De wrâldwide merk foar MCB-aksessoires belibbet signifikante groei dreaun troch oannimmen fan tûke gebouwen, easken foar enerzjybehear, en yndustriële automatisearring, mei fabrikanten dy't wiidweidige portefúljes oanbiede dy't feiligens, gemak en systeemyntelliginsje ferbetterje.

MCB Accessory Product Kategoryen & konfiguraasjes

Kategory	Accessory Type	Funksje	Technyske spesifikaasjes
Bedriuw op ôfstân	Shuntreis (ST)	Tripping op ôfstân fia ekstern spanningsinjaal	AC: 24V, 110V, 230V, 415V; DC: 12V, 24V, 48V, 110V; Inrush 200VA (AC) / 200W (DC), Sealed 20VA (AC) / 20W (DC); Reistiid <50ms; Breedte: 17,5 mm (1 module)
	Undervoltage Release (UVR)	Automatysk tripping as spanning sakket ûnder drompel	Pickup: 0,85×Un; Dropout: 0,35-0,7 × Un (35-70% fan rated); Foarkomt automatyske wersluting; Breedte: 17,5 mm (1 module)
	Overvoltage Release	Trips as spanning boppe feilige grinzen	Typysk 270-280V AC foar 230V systemen; Beskermet tsjin overvoltage betingsten
	Motor Operating Device	Elektryske opladen en operaasje op ôfstân ON / OFF	230V AC-oanfier, 3-5s wurktiid, hânlieding oerskriuwe, posysje feedback
Status Signaling	Auxiliary Contact (AX)	Jout breaker posysje (ON/OFF)	1NO + 1NC of 2NO + 2NC, 6A at 230V AC / 3A at 400V AC, sulveren alloy kontakten; Breedte: 9mm (0.5 module)
	Alarmkontakt (AL)	Sinjalen breaker útskeakele fanwegen fout	1NO + 1NC, wurket allinnich op automatyske trip (net hânmjittich OFF), ûnderskieden fan auxiliary; Breedte: 9mm (0.5 module)
	Fault Signal Kontakt	Jout spesifike fouttypen oan	Microswitch-basearre, yntegrearre mei elektroanyske trip units
Feiligens & Feiligens	Hangslot Taheaksel	Slot breaker yn ON of OFF posysje	Akseptearret 2 hangsloten mei 4,75 mm haspen; Foarkomt sûnder foech operaasje
Feiligens & Feiligens	Locking Kit	Secures toggle yn spesifike posysje	Foar ûnderhâld lockout / tagout (LOTO) prosedueres
Busbar Systems	Pin-type Busbar	1-fase of 3-fase supply ferbining	1m lingte, oant 56 peallen, 100A rated, isolearre
Busbar Systems	Fork-type Busbar	Multi-pole distribúsje	Foar 1P, 2P, 3P, 4P konfiguraasjes, laterale connectors beskikber
Beskerming & Identifikaasje	Terminal Covers	Foarkomt tafallich kontakt	IP20 nei IP40, faze barriêres, finger-feilich ûntwerp
Beskerming & Identifikaasje	Marking Strips	Circuit identifikaasje	13-module strips foar labeling, snap-on ynstallaasje
Smart / Kommunikaasje	Wireless Auxiliary	Monitoring fan Bluetooth / WiFi-status	Tuya App kompatibel, sels oandreaun as batterij, real-time warskôgings

Regels foar kombinaasje fan accessoires:

Maksimum kombinaasje: 3 tafoegingsblokken per MCB (typysk allinich linkskant)

Posysje: 1 ûnderspanning of shunt-release direkt oan MCB-kant, dan 2 kontakten (help + alarm)

Breedte noarmen: 9mm (0.5 module) foar kontakten, 17.5mm (1 module) foar releases

Kearnfunksjes & Bedriuwsprinsipe

Shunt Trip (ST) - Remote Tripping Mechanism

Komponint	Funksje	Technyske Details
Elektromagnetyske coil	Genereart magnetysk fjild by enerzjy	AC: Inrush 200VA, fersegele 20VA; DC: Inrush 200W, fersegele 20W; Isolaasjeklasse F (155 °C) of H (180 °C)
Plunger Mechanism	Strikes trip bar te lossen meganisme	Ferhurde stiel, spring-return, slag 3-5mm, krêft 2-5N
Montage	Snap-fit op MCB lofterkant	Ynstallaasje sûnder ark, automatyske ôfstimming mei tripbalke
Oanwizing	Mechanyske flagge op fascia	Fisuele yndikaasje fan coil operaasje

Operating Sequence:

Kontrôlespanning tapast op shunttripklemmen (A1-A2)

Coil energizes, generearret magnetysk fjild (AC of DC)

Plunger slacht MCB trip bar mei genôch krêft te oerwinnen meganisme latch

MCB rint iepen, haadkontakten skieden

Mechanyske flagge jout shunt trip operaasje oan

Coil de-energizes, plunger werom fia spring

MCB fereasket hânmjittich reset (wersluting)

Applikaasjes:

Emergency stop systemen (E-stop knoppen)

Yntegraasje fan brânalarmsysteem (automatyske ôfsluting)

Belasting op ôfstân (programma's foar antwurd op fraach)

Generator-oerdrachtskema's (syngronisearre iepening)

Undervoltage Release (UVR) - Voltage Monitoring

Parameter	Spesifikaasje	Feiligens Funksje
Pickup Voltage	0.85 × Un (brekker kin sluten wurde)	Foarkomt sluting op ûnfoldwaande spanning
Dropout Voltage	0,35-0,70 × Un (35-70% fan beoardieling)	Automatyske trip op undervoltage
Tiid Delay	Instantaneous of 0.1-3s (elektroanyske typen)	Foarkomt oerlêst tripping út momentele dips
Continuous Duty	100% rated spanning	Coil oandreaun kontinu by normale operaasje
Breedte	17,5 mm (1 module)	Standert DIN rail mounting

Operating Principle: De UVR-spoel bliuwt kontinu bekrêftige tidens normale operaasje, en hâldt it MCB-slutmeganisme meganysk fêst. As de leveringsspanning foar de opjûne tiid ûnder de dropoutdrompel falt:

Elektromagnetyske krêft wurdt net genôch om de grendel te behâlden

Mechanyske spring driuwt trip meganisme

De MCB wikselkoersdiagram wurdt automatysk bywurke

Foarkomt opnij sluten oant spanning weromkomt nei pickupnivo

Dit beskermet:

Motoren fan start mei lege spanning (hege stroom, oververhitting)

Equipment út brownout skea

Feiligens tsjin ûnferwachte werstart nei macht restauraasje

Auxiliary vs Alarm Kontakten

Eigenskip	Auxiliary Contact (AX)	Alarmkontakt (AL)
Operaasje	Feroarings steat mei MCB handle posysje	Wurket allinnich op automatyske trip (overload / koartsluting)
Oanwizing	ON/OFF status	Fault trip allinne
Kontakt konfiguraasje	1NO+1NC of 2NO+2NC	1NO + 1NC standert
Wurdearring	6A by 230V AC, 3A by 400V AC	6A by 230V AC, 3A by 400V AC
Breedte	9 mm (0,5 module)	9 mm (0,5 module)
Oanfraach	Status yndikaasje, interlocking, kontrôle circuits	Fout alarm, ûnderhâld warskôging, trip yndikaasje

Applikaasjeomjouwings en gebrûksgefallen

Oanfraach	Accessory Konfiguraasje	Technyske easken	Yntegraasje
Residential Smart Homes	Shunt reis + Auxiliary + Triedleaze module	230V AC, WiFi/Bluetooth, Tuya App	Home automatisearring, remote control, enerzjy behear
Kommersjele gebouwen	UVR + Auxiliary + Alarm	230V AC, BMS-yntegraasje, brânalarmynterface	Building Management System, need shutdown
Yndustriële kontrôle	Shunt reis + 2 × Auxiliary + Motor operator	24V DC, PLC-kompatibiliteit, snelle reaksje (<50ms)	PLC / DCS kontrôle, masine feiligens circuits
Healthcare Facilities	UVR + Alarm + Hangslot	Medyske kwaliteit, hege betrouberens, LOTO-mooglikheid	Essensjele macht behear, ûnderhâld feiligens
Data Centers	Shunt trip + Alarm + Busbar systeem	48V DC, hege tichtheid, modulêre útwreiding	Power distribúsje ienheden (PDUs), remote behear
Duorsume enerzjy	Shunt trip + Overvoltage release	1000V DC systemen, outdoor rating, rapid shutdown	Solar PV systemen, enerzjy opslach, ynverter yntegraasje
Oalje & Gas	Explosion-proof accessoires + UVR	ATEX / IECEx sertifisearre, tropicalized	Emergency shutdown systems (ESD), gefaarlike gebieten
Ynfrastruktuer	Motor operator + Auxiliary + Key lock	400V AC, swiere plicht, 50.000 fytslibben	SCADA systemen, remote control sintra

Manufacturing Process & Production Workflow

Precision Manufacturing Sequence

Raw Material IQC → Elektromagnetyske spoelwinding → Plunger / Armature Machining → Contact System Fabrication → Housing Injection Molding → Sub-Assembly → Kalibraasje en testen → Finale yntegraasje → Packaging

Critical Manufacturing Stages

Stage	Proses Details	Kwaliteit Control Punten
Coil Winding	Geëmailleerde koperdraad (0,1-0,3 mm), automatisearre wikkeling mei spanningskontrôle, fakuüm lak ympregnaasje	Turntelling ± 1%, DC wjerstân ± 5%, diëlektryske sterkte 2kV/1min, isolaasje wjerstân>100MΩ
Plunger Machtigingsformulier	Kâldgewalste stiel SPCC as izerpoedermetallurgy, presysslijpen, ferhurding (HRC 45-55)	Dimensionale tolerânsje ± 0.02 mm, oerflakfinish Ra 0.8, magnetyske permeabiliteit > 5000
Kontakt Fabrication	Sulver-nikkel (AgNi 90/10) stamping, klinken oan koperen dragers, wiping geometry foarmjen	Hurdheid HV 80-120, kontaktresistinsje <50mΩ, soldeersterkte>50MPa
Húsfesting Molding	PA66 GF30 of PBT GF30, 280-320 °C ynjeksje, 17,5 mm modulariteit kritysk	Dimensionale tolerânsje ± 0,05 mm, tracking yndeks >600V, UL 94 V-0, waarmtebestriding 160 °C
Spring Manufacturing	Oalje-temperearre koalstofstiel SWOSC-V of roestfrij stiel 301, CNC-spoling, waarmtebehandeling	Fatigenslibben >100.000 syklusen, springsnelheid ± 10%, ûntspanning <5%
Sub-gearkomste	Coil-plunger-kontakt yntegraasje, stroke oanpassing, snap-fit meganisme testen	Bedriuwsspanning 0.85-1.1 × Un, tripkracht 2-5N, reaksjetiid <50ms
Finale Kalibraasje	Pickup / dropout voltage ferifikaasje (UVR), wurktiid mjitting (shunt trip), kontakt wjerstân	100% automatisearre testen, datalogging, traceability QR-kodearring

Primêre grûnstoffen & komponint spesifikaasjes

Komponint	Materiaal Spesifikaasje	Supplier Standards	Key Eigenskippen
Coil Wire	Geëmailleerde koperdraad Klasse F (155 °C) of Klasse H (180 °C)	IEC 60317, NEMA MW 35	Breakdown spanning>2kV, solderability 390 ° C / 2s, fleksibiliteit
Magnetyske kearn	Silisium stiel laminaasjes (0,35-0,5 mm) of bêst izer	IEC 60404-8, JIS C 2552	Hege permeabiliteit, lege koerciviteit, konsekwinte magnetyske eigenskippen
Plunger / Armature	Kâldgewalste stiel SPCC as izerpoeder (Fe-99%)	JIS G 3141, MPIF Standert 35	HRC 45-55, oerflak finish Ra 0,8, corrosie ferset
Kontakten	Sulver-nikkel (AgNi 90/10) of sulver-kadmium okside (AgCdO)	ASTM B152, IEC 60368	Conductivity> 90% IACS, arc eroazje ferset, anty-welding
Nim kontakt op mei Springs	Beryllium koper (CuBe2 C17200) of RVS 301	ASTM B196	Fatigens libben> 100.000 syklusen, konsekwint druk, corrosie ferset
Housing	PA66 GF30 (30% glêstried) of PBT GF30	IEC 60664-1, UL 94 V-0	Tracking-yndeks >600V, waarmtebestriding 160°C, slagsterkte >7 kJ/m²
DIN Rail Clip	Springstaal 65Mn of RVS 304, sink-plated	GB/T 1222, ISO 3506	Klemkracht 50-100N, 10.000 syklus wurgens, corrosie ferset
Terminals	Messing C36000 of koper C11000 mei tin plating (5-8μm)	ASTM B16/B187	Stroomdichtheid 1,0-1,5 A/mm², koppel wjerstean 1,5-2,5 Nm

Standards Compliance & Testing Protocols

Ynternasjonaal Standards Framework

Standert	Scope	Tapasbere easken
IEC 60898-1	Circuit-breakers foar húshâldlike en ferlykbere ynstallaasjes	Basisstandert foar MCB's, kompatibiliteit fan accessoire
IEC 60947-5-1	Control circuit apparaten en switching eleminten	Auxiliary kontakt wurdearrings, elektryske úthâldingsfermogen, terminal markearrings
IEC 60947-2	Low-voltage switchgear - Circuit-breakers	Shunt reis / UVR prestaasjes, koördinaasje
EN 60898-1 / EN 60947-5-1	Jeropeeske harmonisearre ferzjes	CE-markearring, EU-merk tagong

Ferplichte typetests (IEC 60947-5-1 / IEC 60898)

Test Kategory	Spesifike test	Akseptaasjekritearia
Elektryske úthâldingsfermogen	10.000 operaasjes by nominearre stroom (AC-15/DC-13)	Kontaktwear <50%, gjin welding, konsekwint wurking
Mechanyske Endurance	100.000 no-load operaasjes	<5% parameterdrift, gjin meganyske flater
Dielektryske eigenskippen	2kV AC / 1min (kontrôle circuits), 4kV ympuls	Gjin flater, gjin flashover
Temperatuer Rising	Trochrinnende operaasje by nominearre spanning / stroom	Coil ≤85K (Klasse F), terminals ≤80K
Shock & Vibration	IEC 60068-2-27 (skok), IEC 60068-2-6 (trilling)	Gjin falske operaasje, gjin skea, funksjoneel nei test
Miljeu	Fochtige waarmte (IEC 60068-2-30), kâld, droege waarmte	Funksjoneel nei conditioning, gjin corrosie
EMC	Immuniteit foar útfierd / útstriele ynterferinsje	Gjin oerlêst operaasje, EN 60947-5-1

Factory Quality Control & Ynspeksje Standards

Ynkommende materiaal QC (IQC)

Materiaal	Ynspeksje items	Sampling Plan	Equipment
Eameled wire	Diameter, breakdown spanning, elongation, solderability	AQL 0.65	Mikrometer, dielektrike tester, trekmasine
Magnetysk stiel	Permeabiliteit, kearnferlies, isolaasjecoating	Per batch	Epstein frame, single sheet tester
Sulveren kontakten	Suverens, hurdens, tichtens, dimensionale tolerânsje	Per batch	Spektrometer, hurdens tester, CMM
Plastic korrels	Glês ynhâld, viskositeit, focht, flammability	Per batch	Melt flow indexer, DSC, UL 94 apparaat
Spring stiel	Tensile sterkte, wurgens ferset, foarmjen	Per batch	Trekmasine, wurgens tester

In-Process Quality Control (IPQC)

Stasjon	Control Parameters	Frekwinsje	Metoade
Coil winding	Turns telle, spanning, ferset, isolaasje	Elke ienheid	Automatisearre winding mei feedback, ohmmeter
Plunger machining	Dimensionale tolerânsje, oerflakfinish, hurdens	Elke 100 ienheden	CMM, profilometer, hurdens tester
Kontakt gearkomste	Alignment, druk, ferset, soldeerkwaliteit	Elke 100 ienheden	Krachtmeter, mikro-ohmmeter, XRF
Húsfesting moulding	Temperatuer, druk, dimensionale krektens	Elke syklus	SCADA monitoring, SPC charts
Sub-assemblage	Bedriuwsspanning, slag, reaksjetiid	Elke ienheid	Automatisearre testbank, datalogging

Final Quality Control (FQC) & Outgoing QC (OQC)

Test item	Standert	Sample Grutte
Bedriuwsspanning berik	0.85-1.1 × Un (pickup), > 0.2 × Un (útfal foar UVR)	100%
Responstiid (shuntreis)	<50ms by nominale spanning	100%
Kontakt ferset	<50mΩ (help), <100mΩ (alarm)	100%
Dielectric wjerstean spanning	2 kV AC/1 min	100%
Isolaasje ferset	>100MΩ @ 500V DC	100%
Mechanyske operaasje	10 cycles, glêd, gjin sticking	100%
Snap-fit kompatibiliteit	Mating mei oanwiisd MCB frame	100%
Visual & dimensional ynspeksje	17.5mm modularity, marking permanence	100%
Elektryske úthâldingsfermogen sampling	1.000 operaasjes by rated load	AQL 1.0
Packaging yntegriteit	Drop test, trilling (ISTA 3A)	Per lot

Production Ynfrastruktuer & Manufacturing Capability

Avansearre produksje apparatuer

Equipment Category	Machine Spesifikaasje	Funksje	Kapasiteit
Coil Winding	CNC winding masines (Nittoku / Marsilli) mei spanning kontrôle	Precision coil produksje	20.000 coils / dei
Stamping & Forming	60-ton Progressive Die Press (Bruderer)	Kontakt stamping, springfoarming	30.000 komponinten / dei
Injection Molding	80 ton thermoplastyske parse (Arburg)	Behuizing, kasten, DIN rail clips	10.000 húsfesting / dei
Assembly Automatisearring	Robotsellen (ABB/Fanuc) mei fisysystemen	Sub-assemblage, kalibraasje, testen	5.000 accessoires / dei per rigel
Testing Equipment	Automatisearre aksessoire testbank	Operaasje skaaimerken, timing, úthâldingsfermogen	1.000 ienheden / oere
	Mechanyske úthâldingsfermogen tester	100.000 syklus ferifikaasje	200 ienheden tagelyk
	EMC test keamer	Immuniteit / emisje testen	100 units / day

Produksjekapasiteit & Lead Times

Produkt Kategory	Monthly Kapasiteit	Standert Lead Time	Urgent Order Capability
Shunt Trips (alle spanningen)	50.000 ienheden	4-5 wiken	3 dagen
Undervoltage Releases	20.000 ienheden	4-5 wiken	3 dagen
Auxiliary Kontakten	10.000 ienheden	4-5 wiken	3 dagen
Alarmkontakten	50.000 ienheden	4-5 wiken	3 dagen
Motor Operating Apparaten	50.000 ienheden	4-5 wiken	5 dagen
Busbar Systems	1.000 meter	4-5 wiken	3 dagen

Engineering & Technyske Team Struktuer

Departemint	Personiel	Expertise	Ferantwurdlikheden
R&D Engineering	5 yngenieurs	Elektromagnetysk ûntwerp, kontaktfysika, IoT-yntegraasje, draadloze kommunikaasje	Nije accessoireûntwikkeling, tûke funksjes, patintportfolio (30+ patinten)
Proses Engineering	15 yngenieurs	Coil winding automatisearring, presys stamping, plastic moulding, lean manufacturing	Produksjeoptimalisaasje, opbringstferbettering (>99%), kostenreduksje
Testen en falidaasje	12 yngenieurs	IEC 60898/60947 neilibjen, úthâldingsfermogen testen, EMC, miljeu simulaasje	Type test koördinaasje, mislearring analyze, sertifisearring behear
Applikaasje Engineering	10 yngenieurs	MCB yntegraasje, kontrôle systemen, BMS / SCADA ynterface	Technyske stipe foar klant, systeemûntwerp, ynbedrijfstelling
Kwaliteitsfersekering	25 technici	ISO 9001, IATF 16949, statistyske proseskontrôle, metrology	Supplier audit, proses audit, korrektyf aksje, kalibraasje

Wêrom Us MCB Accessory Manufacturing stiet apart

Us produksje foarsjenning fertsjintwurdiget20 jier spesjalisaasje yn aksessoires foar beskerming fan leechspanningscircuits, it leverjen fan MCB-aksessoires dy't wrâldwide noarmen oertreffe troch:

Modulêre ekspertize: Djip begryp fan 17.5mm DIN-railmodulariteit, garandearret naadleaze yntegraasje mei MCB's fan grutte fabrikanten (Schneider Acti9, ABB System pro M, Siemens Sentron, Hager)

Smart accessoire ynnovaasje: Proprietêre draadloze helpkontakten en sensoren foar enerzjymonitoring dy't konvinsjonele MCB's transformearje yn IoT-ynskeakele tûke apparaten sûnder breaker ferfanging

Fertikale yntegraasje: In-house coil winding mei fakuüm ympregnaasje, presys kontakt stamping, en thermoplastic moulding garandearje folsleine kwaliteit kontrôle en rappe maatwurk

Testing ynfrastruktuer: $2M+ ynvestearre yn automatisearre testen, ynklusyf meganyske úthâldingsferifikaasje fan 100,000-syklus, EMC-immuniteitstests, en MCB-kompatibiliteitstests

Rapid maatwurk: Fleksibele fabrikaazje wêrtroch spanning, kontaktkonfiguraasje en oanpassing fan kommunikaasjeprotokol mooglik is mei 2-wiken leadtiden

View as

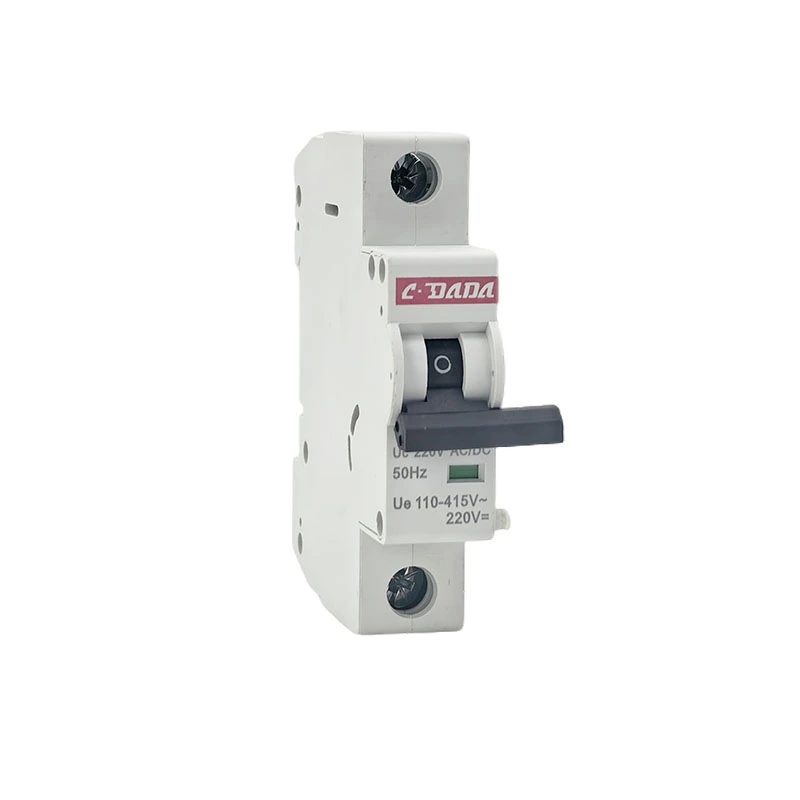

MCB Shunt Release

Kies CDADA as jo leveransier fan MCB Shunt Release, dit produkt is foar kontrôle op ôfstân fan jo DAB7-63 circuit breakers. Beskikber yn 24V oant 400V AC/DC, it soarget foar betroubere operaasje binnen in breed spanningsberik. Ideaal foar emergency shutdowns en automatisearring systemen. Maklik te ynstallearjen, mei direkte kompatibiliteit mei CDADA's DAB7-searje - gjin ekstra adapters nedich.

Sjoch mear >> Stjoer Inquiry >>

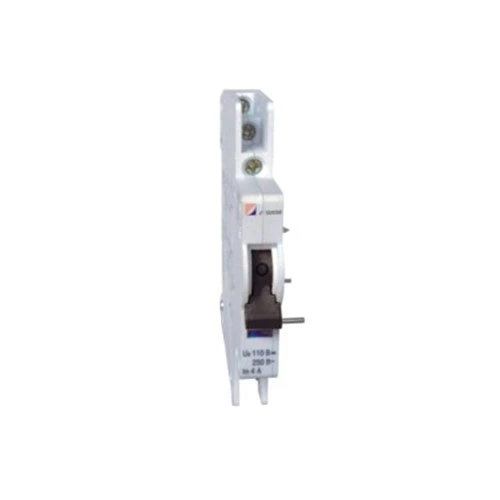

MCB Alarm en Auxiliary Kontakt

Keapje CDADA MCB Alarm en Auxiliary Contact-module mei dûbele funksje foar DAB7-63 breakers. Kombinearret 2 oerdrachtkontakten (help + alarm) yn ien kompakte ienheid. Ideaal foar monitoaring fan status op ôfstân en foutsignalearring yn panielen. Maklike snap-on ynstallaasje oan de linkerkant. As in direkte fabryk, OEM / gruthannel prizen beskikber.

Sjoch mear >> Stjoer Inquiry >>

CDADA is in MCB Accessories fabrikant en leveransier yn Sina. Us fabryk tsjinnet ferskate yndustry lykas macht systemen, bou automatisearring, en yndustriële fabrikaazje, en biedt fleksibele OEM / ODM oplossings.
