A 125 15KA Miniature Circuit Breakeris ûntworpen foar elektryske systemen dy't sawol hege stroomkapasiteit as betroubere kortslutingsbeskerming fereaskje. Oars as konvinsjonele MCB's mei leech wurdearre, kin in 125A-apparaat mei hege brekkingkapasiteit easket distribúsjeapplikaasjes oanpakke wêr't foutstromen oanmerklik heger kinne wêze. Dit artikel ferklearret hoe't in 125 15KA MCB wurket, wat syn wichtichste spesifikaasjes betsjutte, wêr't it kin wurde brûkt, hoe't jo it korrekt selektearje en ynstallearje, en wat oankeapteams moatte ûndersykje foardat se in bestelling pleatse. It ûndersiket ek de praktyske ûntwerpfunksjes fan 'e DAB7-125-searje fan Shanghai DaDa Electric Co., Ltd., ynklusyf thermyske-magnetyske beskerming, stroombeheinend ûntwerp, grutte kabelterminals, en in brekkapasiteit fan 15kA.
Ynhâldsopjefte
- Wat is in 125 15KA Miniature Circuit Breaker?
- Wêrom makket 125A en 15KA saak?
- Hoe wurket it beskermingsmeganisme?
- Hokker funksjes ferbetterje de praktyske prestaasjes?
- Wêr kin in 125 15KA MCB wurde brûkt?
- Key Spesifikaasjes te ûndersiikjen
- Hoe kinne jo de juste konfiguraasje selektearje
- Ynstallaasje en ûnderhâld ôfwagings
- Algemiene problemen en oankeap soargen
- Wêrom Shanghai DaDa Electric Co., Ltd.?
- Faak stelde fragen
- Finale ôfwagings

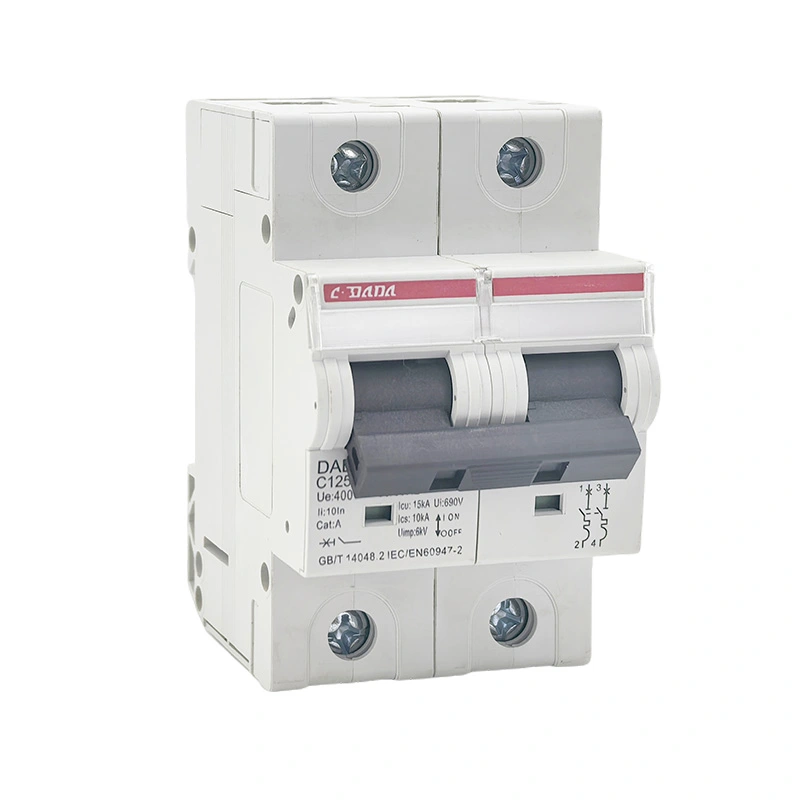

Wat is in 125 15KA Miniature Circuit Breaker?
In 125 15KA Miniature Circuit Breaker is in beskermjende apparaat mei hege stroom ûntworpen om elektryske sirkwy te ûnderbrekken as abnormale hjoeddeistige omstannichheden foarkomme. Yn 'e produktbenaming identifisearret "125" oer it generaal in nominearre stroom fan maksimaal 125A, wylst "15KA" ferwiist nei in 15kA koartslutingsbrekkende kapasiteit ûnder de jildende testbetingsten en standert.
Dizze twa nûmers beskriuwe ferskillende elektryske skaaimerken. De 125A-beoardieling giet oer de stroom dy't de brekker is ûntworpen om te dragen ûnder spesifisearre bedriuwsbetingsten. It 15kA-figuer ferwiist nei it nivo fan prospective koartslutingstrom dat de brekker feilich kin ûnderbrekke ûnder syn spesifisearre betingsten.
Dit ûnderskied is wichtich as yngenieurs circuit breakers fergelykje. In hegere nominearre strom betsjut net automatysk in hegere koartsluting brekking kapasiteit. Beide wearden moatte wurde evaluearre tsjin de elektryske skaaimerken fan 'e ynstallaasje.
De DAB7-125-searje fan Shanghai DaDa Electric Co., Ltd. is ûntwikkele foar yndustriële en kommersjele applikaasjes foar enerzjydistribúsje. De publisearre produktynformaasje identifisearret in 125A maksimum nominearre aktuele en opsjes mei hege brekkapasiteit ynklusyf 15kA. De fabrikant spesifisearret ek termyske-magnetyske beskerming en in stroombeheinend ûntwerp.
Wêrom makket 125A en 15KA saak?
Elektryske distribúsjesystemen kinne substansjele foutenerzjy befetsje, foaral tichtby transformators, distribúsjeboerden, yndustriële masines en grutte krêftladingen. As in beskermjende apparaat wurdt bleatsteld oan in fout hjoeddeistige boppe syn spesifisearre ûnderbrekking kapasiteit, de gefolgen kinne omfetsje skea oan apparatuer, oermjittige arcing en serieuze feiligens risiko 's.
In brekkapasiteit fan 15kA soarget foar in hegere ûnderbrekkingsmarge dan in protte standert MCB's mei leechbrekkende kapasiteit. De eigentlike geskiktheid hinget lykwols ôf fan 'e prospective koartslutingsstrom op it ynstallaasjepunt en de easken fan' e jildende elektryske standert.
| Parameter | Wat it oanjout | Wêrom It Matters |
|---|---|---|
| 125A | Rated hjoeddeistige | Bepaalt it normale streamende berik fan 'e breaker. |
| 15kA | Hege koarte-sluting ûnderbrekking kapasiteit | Helpt de breaker ûnderbrekke oantsjutte hege foutstrommen. |
| Termyske reis | Overload beskerming | Reageart op oanhâldende oermjittige hjoeddeistige omstannichheden. |
| Magnetyske reis | Kortslutingsbeskerming | Biedt rappe operaasje ûnder swiere foutbetingsten. |
| Aktuele beheining | Reduksje fan fout enerzjy | Kin helpe te beheinen de stress pleatst op downstream apparatuer. |
By it ûntwerpen fan in distribúsjesysteem moat de brekker dêrom wurde selekteare út 'e eigentlike loadberekkening, kondukteurwurdearring, berekkening fan fault-stream, spanning, frekwinsje, pealkonfiguraasje en koördinaasjeeasken ynstee fan allinich út' e hjoeddeistige beoardieling.
Hoe wurket it beskermingsmeganisme?
In moderne MCB kombinearret algemien twa primêre trippingprinsipes: termyske beskerming en magnetyske beskerming. De twa meganismen rjochtsje ferskate soarten oerstreamende eveneminten.
Termyske beskerming reageart op oerlêstbetingsten dy't oer de tiid oanhâlde. Wannear't de stroom it beëage wurknivo grutter is, feroarsake waarmte it termyske elemint om it circuit te operearjen en te iepenjen.
Magnetyske beskerming is bedoeld foar hege-aktuele fout betingsten. In sterke magnetyske reaksje kin it reismeganisme fluch aktivearje as in swiere koartsluting optreedt.
Wannear't kontakten skiede by flaterûnderbrekking, kin in elektryske bôge foarmje. Strukturen foar ynterne bôgebehear helpe de bôge te kontrolearjen en te blussen by ûnderbrekking.
Strombeheinende konstruksje kin de enerzjy ferminderje dy't tastien is om troch it circuit te gean tidens in koartslutingsevenemint, en helpt stress op ferbûne komponinten te ferminderjen.
De produktynformaasje fan DAB7-125 beskriuwt in thermyske en magnetyske reisfunksje, in reisfrije meganisme en in stroombeheinend ûntwerp. Dizze funksjes binne foaral relevant foar tapassingen wêr't it beskermjende apparaat konsekwint moat reagearje op sawol langere oerlêst as flaters mei hege stroom.
Hokker funksjes ferbetterje de praktyske prestaasjes?
Elektryske beskermingsapparatuer wurdt net allinich evaluearre troch de hjoeddeistige wurdearring fan 'e koptekst. Mechanyske konstruksje, terminalûntwerp, kontaktmaterialen, montagemetoade en ynterne arc-kontrôlearranzjeminten kinne allegear ynfloed hawwe op praktyske brûkberens.
- Hege brekkapasiteit:In spesifikaasje fan 15kA leveret in hegere koartslutingsûnderbrekkingsmooglikheid dan in protte konvinsjonele MCB's mei leechbrekkende kapasiteit.
- Grutte kabelklemmen:De DAB7-125-searje is ûntworpen mei grutte terminals geskikt foar koper- en aluminiumgelieders oant 35mm² neffens de publisearre ynformaasje fan de fabrikant.
- Reisfrij meganisme:De brekker kin syn beskermjende funksje behâlde, sels as it bestjoeringsmeganisme yn 'e ON-posysje wurdt hâlden.
- Posityf kontakt yndikaasje:In dúdlike yndikaasje fan kontaktstatus kin ynspeksje en ûnderhâld makliker meitsje.
- Thermyske magnetyske operaasje:Ferskillende oerstreamingsbetingsten kinne oanpakt wurde troch komplementêre reismeganismen.
- DIN-rail montage:Modular mounting simplifies ynstallaasje binnen kompatible distribúsje apparatuer.
- Flammefertraagjende kast:De publisearre DAB7-125-ynformaasje spesifisearret in PA66-flammefertragend húsfestingmateriaal.
Dizze details binne fan belang foar distributeurs en systeemintegrators, om't ynstallaasje-effisjinsje en tsjinstberens de totale bedriuwsûnderfining kinne beynfloedzje, net allinich de earste oankeappriis.
Wêr kin in 125 15KA MCB wurde brûkt?
In 125A MCB mei hege brekkapasiteit kin wurde beskôge foar elektryske distribúsjesystemen wêr't de stroom- en foutnivo fan it circuit falle binnen it oantsjutte wurkbereik fan it apparaat. Typyske tapassingsomjouwings kinne yndustriële foarsjenningen, kommersjele gebouwen, panielen foar distribúsje fan apparatuer en oare sirkwy mei hegere aktuele ynhâld omfetsje.
| Oanfraach | Typyske eask | Potinsjele foardiel |
|---|---|---|
| Yndustriële distribúsje | Hegere hjoeddeistige loads en easket foutbetingsten | Hege stroomkapasiteit mei koartslutingsbeskerming |
| Kommersjele gebouwen | Betrouwbare distribúsje beskerming | Kompakte modulêre beskerming foar distribúsjekringen |
| Machinery systemen | Beskerming foar elektryske apparatuer en feeders | Thermyske en magnetyske oerstreamingsreaksje |
| Distribúsje panielen | Romte-effisjinte beskermjende apparaten | DIN-rail ynstallaasje en modulêre konstruksje |
| Power-yntinsive apparatuer | Hegere circuit stroom | Oant 125A rated-aktuele konfiguraasje ôfhinklik fan it selekteare model |
Geskiktheid fan tapassing moat altyd wurde befêstige tsjin it folsleine elektryske ûntwerp. Spanning, frekwinsje, prospective fault current, dirigint grutte, ambient temperatuer, peal konfiguraasje en tapassing ynstallaasje regels kinne feroarje de passende breaker seleksje.
Key Spesifikaasjes te ûndersiikjen
Keapers rjochtsje har faak op "125A" en "15kA", om't se maklik te begripen binne. Profesjonele oanbesteging fereasket lykwols in bredere spesifikaasjebeoardieling.
| Spesifikaasje | Oankeap Fraach |
|---|---|
| Rated hjoeddeistige | Komt de selektearre wurdearring oerien mei de berekkene circuit load en dirigint kapasiteit? |
| Breaking kapasiteit | Is de oantsjutte 15kA-kapasiteit geskikt foar de prospective foutstrom? |
| Rated voltage | Komt de breaker oerien mei de systeemspanning en distribúsjearrangement? |
| Oantal peallen | Fereaskje it circuit 1P, 2P, 3P, 4P of in oare konfiguraasje? |
| Trip kromme | Is de selektearre release karakteristyk kompatibel mei de ferbûn load? |
| Tapasbere standert | Voldoet it produkt oan de standert fereaske foar de doelmerk en ynstallaasje? |
| Terminal kapasiteit | Kinne de terminals de oantsjutte dirigint feilich passe? |
| Ynstallaasje metoade | Is DIN-rail mounting of in oare mounting arrangement nedich? |
Bygelyks, IEC 60947-2 en IEC / EN 60898-1 brûke ferskate klassifikaasjes en testkaders foar circuit breakers. Publisearre fabrikantgegevens kinne dêrom sawol Icu- as Icn-terminology befetsje ôfhinklik fan 'e standert en produktkategory. In keaper moat krekt ferifiearje hokker beoardieling jildt by de spanning en bedriuwsbetingsten fan 'e bedoelde ynstallaasje.
Hoe kinne jo de juste konfiguraasje selektearje
It kiezen fan in 125 15KA Miniature Circuit Breaker moat begjinne mei it elektryske systeem ynstee fan it produktkatalogus. In ienfâldich seleksjeproses kin it risiko ferminderje dat de brekker net oerienkomt mei it circuit.
- Bepale de ûntwerpstroom.Berekkenje de ferwachte trochgeande en intermitterende loadstrom.
- Kontrolearje de dirigint rating.It beskermjende apparaat moat wurde koördinearre mei de tastiene stroom fan 'e kabel ûnder de eigentlike ynstallaasjebetingsten.
- Bepale prospective short-circuit current.De selektearre brekkapasiteit moat foldwaande wêze foar it flaternivo op it ynstallaasjepunt.
- Befêstigje spanning en frekwinsje.Soargje derfoar dat de brekker wurdt beoardiele foar it elektryske systeem.
- Selektearje de pole arrangement.Tink oan de easken foar faze en neutraal diriginten.
- Review reis skaaimerken.De reiskromme moat gaadlik wêze foar de ferbûne lading en ferwachte inrush-betingsten.
- Befêstigje noarmen en sertifikaten.Kontrolearje de easken fan 'e doelmerk, projektspesifikaasje en lokale elektryske regeljouwing.
- Ferifiearje fysike kompatibiliteit.Befêstigje ôfmjittings, terminal grutte, DIN-rail komptabiliteit en paniel spacing.
Ynstallaasje en ûnderhâld ôfwagings
Korrekte ynstallaasje is essensjeel foar elk beskermjende apparaat mei hege stroom. Sels in goed ûntwurpen circuit breaker kin net kompensearje foar ferkeard grutte diriginten, losse terminals, net geskikte kasten of ferkearde ynstallaasje praktiken.
- Ferifiearje it breaker model en wurdearring foar ynstallaasje.
- Isolearje de elektryske levering en folgje de jildende feiligensproseduere.
- Befêstigje dat de trochsneed fan de dirigint kompatibel is mei de terminal.
- Tariede diriginten korrekt en foarkom skansearre of ferkeard stripped kabel einen.
- Tighten terminals neffens de fabrikant spesifisearre easken.
- Soargje derfoar dat de brekker feilich is fêstmakke op 'e kompatibele DIN-rail.
- Kontrolearje dat de omwâling passende beskerming en klaring leveret.
- Ynspektearje terminals periodyk foar tekens fan oververhitting, discoloration of meganyske looseness.
- Test it beskermjende systeem neffens de ûnderhâldseasken fan 'e ynstallaasje.
Underhâldskema's moatte it miljeu en plichtsyklus reflektearje. Yndustriële ynstallaasjes mei hege loads, faak skeakeljen, stof, trilling of ferhege temperatueren kinne faker ynspeksje fereaskje dan licht laden indoor distribúsjesystemen.
Algemiene problemen en oankeap soargen
Keapers fan hege aktuele MCB's komme faak tsjin ferskate praktyske útdagings. It oanpakken fan dizze problemen foar oankeap kin fertragingen en ynstallaasjeproblemen foarkomme.
Guon produktlisten neame allinich in generike "hege brekkapasiteit." Keapers moatte de krekte wurdearring, standert, spanning en testbasis oanfreegje.
Selektearje 125A sûnder kabelkapasiteit en eigentlike ûntwerpstroom te kontrolearjen kin koördinaasjeproblemen meitsje.
Gruttere diriginten fereaskje terminals ûntworpen om it fereaske trochsneedgebiet te akseptearjen. Terminalkompatibiliteit moat wurde befêstige foar oankeap.
Ynternasjonale keapers hawwe faak technyske spesifikaasjes, sertifikaten, tekeningen en produktynformaasje nedich foar projektgoedkarring.
In profesjonele leveransier moat by steat wêze om te foarsjen dúdlike produkt gegevens en helpe keapers begripe de ferskillen tusken rated hjoeddeistige, breaking kapasiteit, reis skaaimerken en ynstallaasje easken.
Wêrom Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.ûntwikkelet en produsearret produkten foar beskerming fan circuits foar yndustriële en kommersjele elektryske tapassingen. It publisearre produktportfolio omfettet MCB's, MCCB's, RCBO's, RCCB's en relatearre circuitbeskermingsapparatuer.
De DAB7-125-searje is gepositioneerd foar tapassingen dy't hegere stroomkapasiteit en hege koartslutingsfermogen fereaskje. Publisearre spesifikaasjes omfetsje in 15kA hege brekkapasiteit, termyske-magnetyske tripfunksje, stroombeheinend ûntwerp, positive kontaktyndikaasje en terminals geskikt foar gruttere diriginten. :contentReference[oaicite:1]{index=1}
De fabrykynformaasje fan 'e fabrikant beskriuwt ek tawijde stamping, spot-welding, riveting, ynjeksje-molding en assemblage workshops, dy't de produksje fan sawol MCB- as MCCB-produkten stypje. :contentReference[oaicite:2]{index=2}
Foar distributeurs, elektryske gruthannels, panielbouwers en OEM-klanten, kin dit soarte fan produksjemooglikheden nuttich wêze as konsekwint produktoanbod, technyske dokumintaasje en konfiguraasjestipe wichtige ûnderdielen binne fan in oankeapbeslút.
| Buyer Requirement | Relevante DAB7-125 Characteristic |
|---|---|
| Hege stroom circuit beskerming | Nominearre stroom oant 125A |
| Hegere easken foar koartsluting | Oant 15kA brekkapasiteit neffens publisearre produktynformaasje |
| Overload beskerming | Termyske reis funksje |
| Kortslutingsreaksje | Magnetyske reisfunksje |
| Grutte kondukteurs | Grutte kabelklemmen ûntworpen foar diriginten oant 35mm² neffens fabrikantynformaasje |
| Panel ynstallaasje | Modular DIN-rail mounting design |
Produkt spesifikaasjes moatte altyd wurde befêstige tsjin de nijste technyske dokumintaasje foar definitive projekt goedkarring, benammen as de breaker wurdt ynstallearre yn in hege-fault-aktuele omjouwing of in regulearre elektryske systeem.
Faak stelde fragen
15KA ferwiist nei in 15kA koartsluting breaking kapasiteit ûnder de tapassing oantsjutte test betingsten. It toant it nivo fan prospective koartslutingstroom oan dat it apparaat is ûntworpen om te ûnderbrekken neffens syn tapassing en standert.
Nee De seleksje moat beskôgje dirigint kapasiteit, load skaaimerken, systeem voltage, ambient betingsten, feilstrom, pole konfiguraasje en tapassing elektryske easken.
125A is assosjearre mei de nominearre stroom fan 'e breaker, wylst 15kA ferwiist nei syn koarte-sluting ûnderbrekking kapasiteit. Se beskriuwe ferskate skaaimerken fan it beskermjende apparaat.
It kin wurde beskôge foar geskikte yndustriële distribúsjekringen as it elektryske systeem falt binnen de spesifisearre wurdearrings en ynstallaasjeeasken fan it produkt.
Nee Breaking kapasiteit is mar ien seleksje faktor. Spanning, nominearre stroom, tripkenmerken, dirigintkoördinaasje, pealkonfiguraasje en ynstallaasjebetingsten moatte ek wurde evaluearre.
Termyske beskerming rjochtet oanhâldende oerlêstbetingsten oan, wylst magnetyske beskerming rap reagearret op hege-aktuele foutbetingsten lykas koartslutingen.
Shanghai DaDa Electric's publisearre DAB7-125-ynformaasje stelt dat har grutte kabelterminals geskikt binne foar koper- en aluminiumkabels oant 35mm². De krekte kondukteurarrangement moat altyd wurde befêstige mei de hjoeddeistige technyske dokumintaasje foar ynstallaasje.
Keapers moatte it technyske gegevensblêd oanfreegje, jildende noarmen, nominearre spanning, gegevens oer brekkapasiteit, reiseigenskippen, dimensjetekeningen, terminalynformaasje, sertifikaten en ferpakkingsdetails dy't relevant binne foar de bestimmingsmerk.
Finale ôfwagings
In 125 15KA Miniature Circuit Breaker adres in spesifike kombinaasje fan easken: relatyf hege hjoeddeistige kapasiteit en ferbettere koarte-sluting ûnderbrekking kapasiteit. Foar yngenieurs en oankeapteams is it essinsjeel om te begripen wat elke wurdearring fertsjintwurdiget om it juste technyske beslút te nimmen.
De wichtichste oerwagings wreidzje fierder as de "125A" en "15kA" sifers. In folsleine evaluaasje moat nominale spanning, foutstrom, tripkarakteristiken, pealkonfiguraasje, kompatibiliteit fan kondukteurs, jildende noarmen, ynstallaasjeomjouwing en fysike ôfmjittings omfetsje.
De DAB7-125-searje fan Shanghai DaDa Electric Co., Ltd. Dizze skaaimerken meitsje it produkt relevant foar in ferskaat oan yndustriële en kommersjele distribúsjeapplikaasjes as it goed is oerienkomme mei it elektryske systeem.
Bou in mear betroubere beskermingsoplossing
Op syk nei in 125 15KA Miniature Circuit Breaker foar yndustriële distribúsje, kommersjele krêftsystemen, elektryske panielen as OEM-projekten?Shanghai DaDa Electric Co., Ltd.kin produktynformaasje en technyske stipe leverje foar jo applikaasjeeasken.
Diel jo nominearre stroom, systeemspanning, pealkonfiguraasje, fereaske brekkapasiteit en tapassingsbetingsten mei ús team. Foar produktspesifikaasjes, projektkonsultaasje as easken foar bulkoankeap,kontakt mei ús opnimmete besprekken in geskikte circuit beskerming oplossing.
