Wat is in MCCB?

In MCCB -getten gefal circuit breaker- is in leechspanningsbeskermingsapparaat dat automatysk in sirkwy loskeart as it oerbelêsting of koartslutingsomstannichheden detektearret. Oars as in fuse, kin it weromsette en opnij brûkt wurde nei in reis. Binnen de getten koffer behannelet in termysk-magnetysk reismeganisme twa banen: in termysk elemint reagearret op oanhâldende oerlêst, wylst in magnetysk elemint direkt reagearret op koartslutingsfouten. It resultaat is beskerming dy't oerienkomt mei de manier wêrop echte elektryske loads har gedrage.

Wannear te kiezen in MCCB: wichtichste ynkommende feeders, trije-fase distribúsje panielen, grutte motor circuits, of elts punt dêr't de oansteande koartsluting stroom grutter is as wat in MCB kin ûnderbrekke.

As in MCB genôch is: lêste subcircuits mei beskieden loads en lege flaternivo's - wenboards, ferljochting en socket circuits.

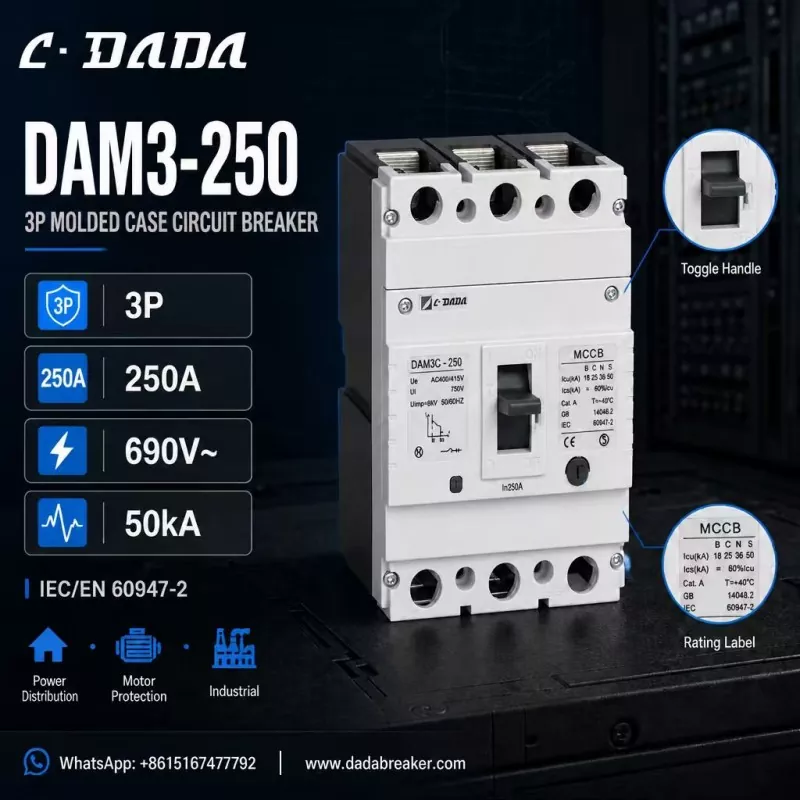

250A three-pole MCCB

Hoe te selektearjen de rjochter MCCB

Nominearre stroom (yn)

1. - oerien mei de trochgeande load, en tastean headroom foar startstrommen fan motors.

Brekkapasiteit (Icu / Ics)

2. - moat heger wêze as de prospective koartslutingsstrom op it ynstallaasjepunt. Hoe heger it flaternivo, hoe heger de Icu dy't jo nedich binne.

Poalen

3. - 3P foar trije-fase systemen, 4P dêr't de neutraal ek nedich disconnection.

Voltage wurdearrings

4. - check rated operasjonele spanning (Ue), isolaasje voltage (Ui) en ympuls withstand (Uimp) tsjin it systeem.

Noarmen en sertifisearring

5. - IEC/EN 60947-2 konformiteit en CE-markearring binne de basis foar ynternasjonale projekten.

Oanfraach

6. - motor beskerming, macht distribúsje en yndustriële ynstallaasjes kinne fereaskje ferskillende frame wurdearrings en reis skaaimerken.

Hoe sjocht in goed spesifisearre 250A MCCB der út:

Om dit konkreet te meitsjen, beskôgje de DAM3-250 fan C·DADA Electric - in 250A trijepoal MCCB dy't yllustrearret wat jo moatte sykje yn dizze klasse fan apparaat:

3P konfiguraasje

● mei in 250A rated hjoeddeistige (In), geskikt foar trije-fase distribúsje boards

Voltage ratings:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Brekkapasiteit oant 50kA

● — Icu fan 18 / 25 / 36 / 50 kA oer de B / C / N / S farianten, sadat ynstallearders kinne oerienkomme mei foutnivo's op ferskate punten fan it netwurk

IEC / EN 60947-2 en GB 14048.2 konformiteit

● CE markearre, mei in dúdlik ON / OFF toggle handgreep foar sichtbere bestjoeringssysteem status

● Boud foar macht distribúsje, motor beskerming en yndustriële applikaasjes

De logika efter dizze spesifikaasje: in 250A, 3-poal frame mei 50kA klasse breaking kapasiteit beslacht de mearderheid fan paniel bouwer en oannimmer behoeften - fan wichtichste distribúsje boards oan motor feeder circuits - wylst de meardere Icu farianten lit jo rjochts grutte kosten tsjin werklike flater nivo.

Seleksje oanbefelling

● Foar finale circuits oant ~ 125A mei lege flater nivo, in MCB is de ekonomyske kar.

● Foar wichtichste distribúsje, motor beskerming en yndustriële switchgear, kies in MCCB mei breaking kapasiteit dy't grutter is as de ynstallaasje syn prospective short-circuit current.

● As yn twifel, grutte ien klasse op breaking kapasiteit: de kosten ferskil is lyts, wylst de beskerming marzje kin wêze it ferskil tusken in lytse flater en in grutte útfal.

Faak stelde fragen

F: Wat is in MCCB?

A: Agetten gefal circuit breakeris in resetable low-voltage beskermjende apparaat dat disconnects in circuit op overload of koartsluting, ûntwurpen foar hegere streamingen en flater nivo as in miniature circuit breaker.

F: Wat betsjuttet Icu op in MCCB?

A: Icu is de ultime brekkingskapasiteit foar koartsluting - de maksimale foutstroom dy't de brekker kin ûnderbrekke. Ics is de tsjinst brekkapasiteit, it nivo dat it ferskate kearen kin ûnderbrekke en operasjoneel bliuwe.

F: Hoe kies ik de brekkapasiteit foar myn MCCB?

A: Kies in Icu-wurdearring heger as de prospective koartslutingsstrom op it ynstallaasjepunt. Distribúsjeboerden mei hege transformatorkapasiteit as lange yndustriële feeders hawwe typysk apparaten fan 36-50kA-klasse nedich.

F: Wat is de DAM3-250 MCCB?

A: De DAM3-250 is in 250A trije-poal foarme gefal circuit breaker fan C · DADA Electric, rated oant 690V mei brek kapasiteit oant 50kA, foar macht distribúsje, motor beskerming en yndustriële applikaasjes.
