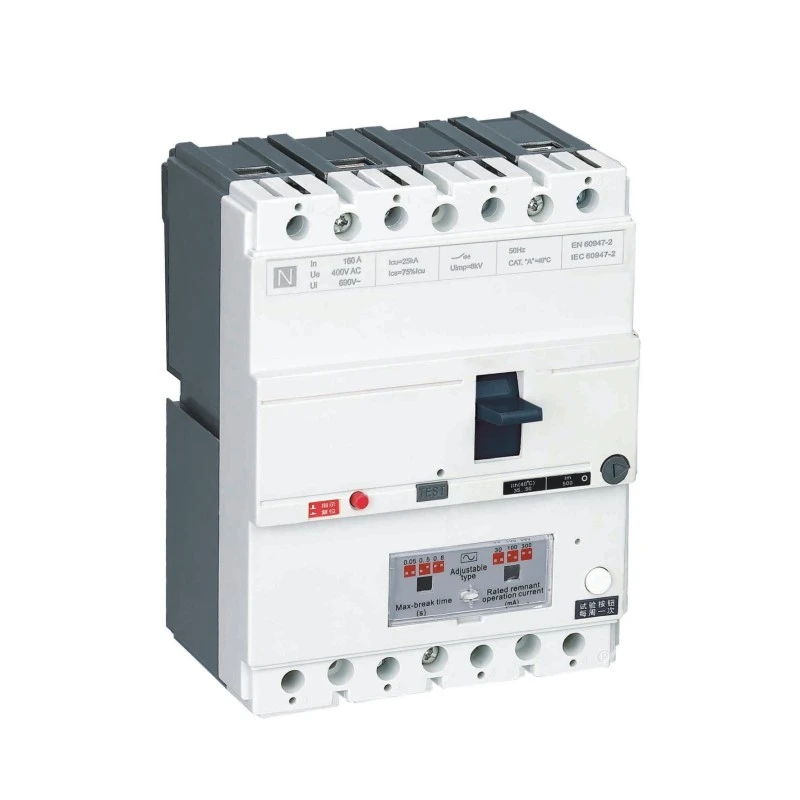

MCCB mei Leakage Protection

Ferbetterje elektryske feiligens boppe oerlêst en koartslutingsbeskerming mei de CDADA DAM1L Series MCCB mei Leakage Protection, in yntegreare foarme gefal circuit breaker mei ynboude reststrom (RCD / ELCB) funksjonaliteit. Ûntwurpen troch de profesjonele fabrikant Shanghai DADA Electric CO., LTD oan ynternasjonale noarmen, dit lekkage MCCB 4P kombinearret hege-optreden macht distribúsje mei libbens- en fjoer-besparjende grûn flater detection.

Rated fan 10A oant 500A by 400V / 415V, it biedt ferstelbere oerbleaune operaasjestroom (30mA–1000mA) en opsjonele tiidfertraging - wêrtroch maatwurkbeskerming foar persoanlike feiligens (≤30mA) of brânprevinsje (100mA–500mA+) mooglik makket. Mei mearfaze oandreaune elektroanika bliuwt it operasjoneel, sels as ien faze mislearret of spanning sakket nei 50V, en soarget foar ongeëvenaarde betrouberens yn krityske ynfrastruktuer lykas tunnels, hege gebouwen, transporthubs en yndustriële planten.

Key Spesifikaasjes

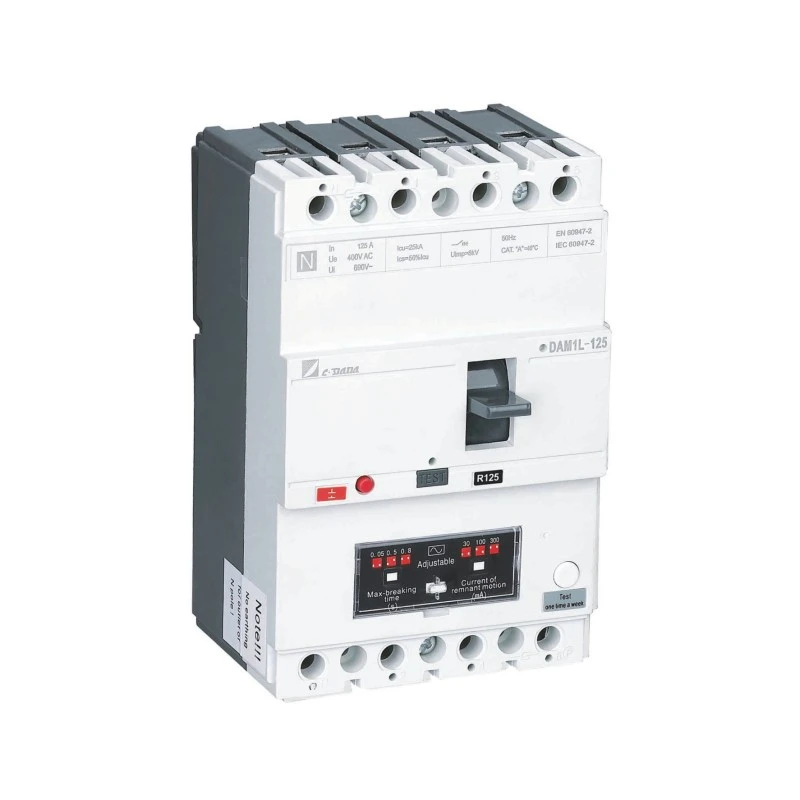

Model: DAM1L Series - Earth Leakage MCCB (CBR-type MCCB)

Poalen: 4P (standert; 3P beskikber op oanfraach)

Rated hjoeddeistige (yn): 10A - 500A

Rated Voltage: 400V / 415V AC, 50Hz

Isolaasjespanning (Ui): 400V (≤160A), 690V (>250A)

Residual Current Settings (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Oanpasberens: Oanpassing op it plak fan I△n en reistiid (direkt as fertrage)

Typen brekkapasiteit:

B Type: Basic (Inm < 100A)

S Type: Standert

H Type: Heech brekken (>160A)

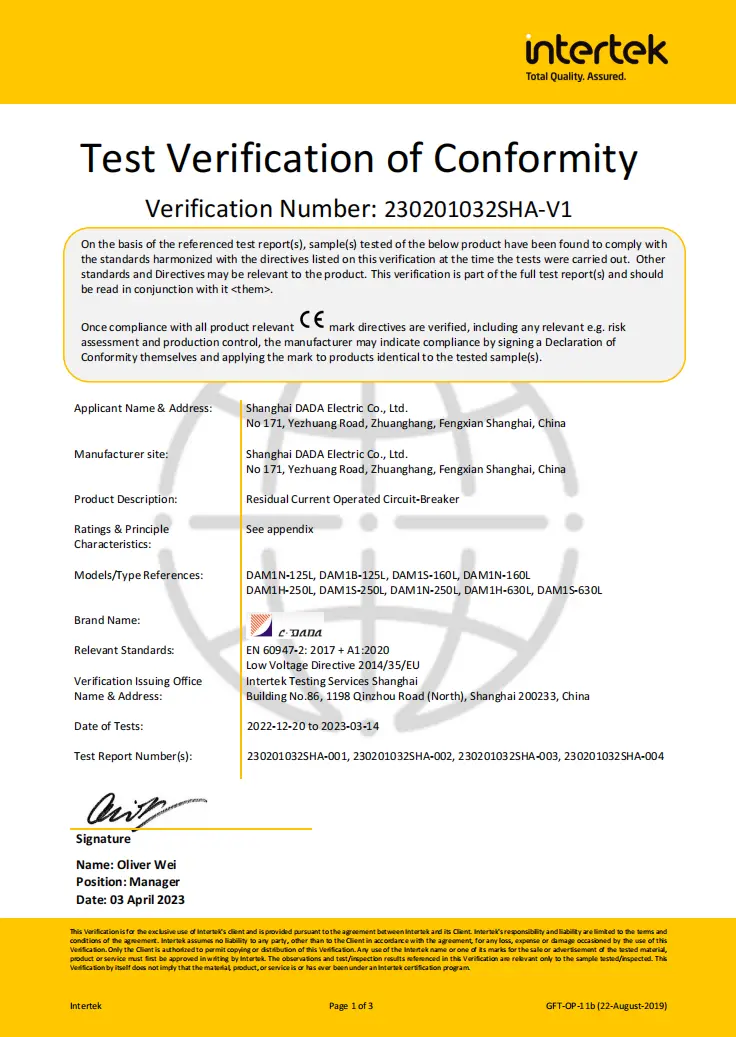

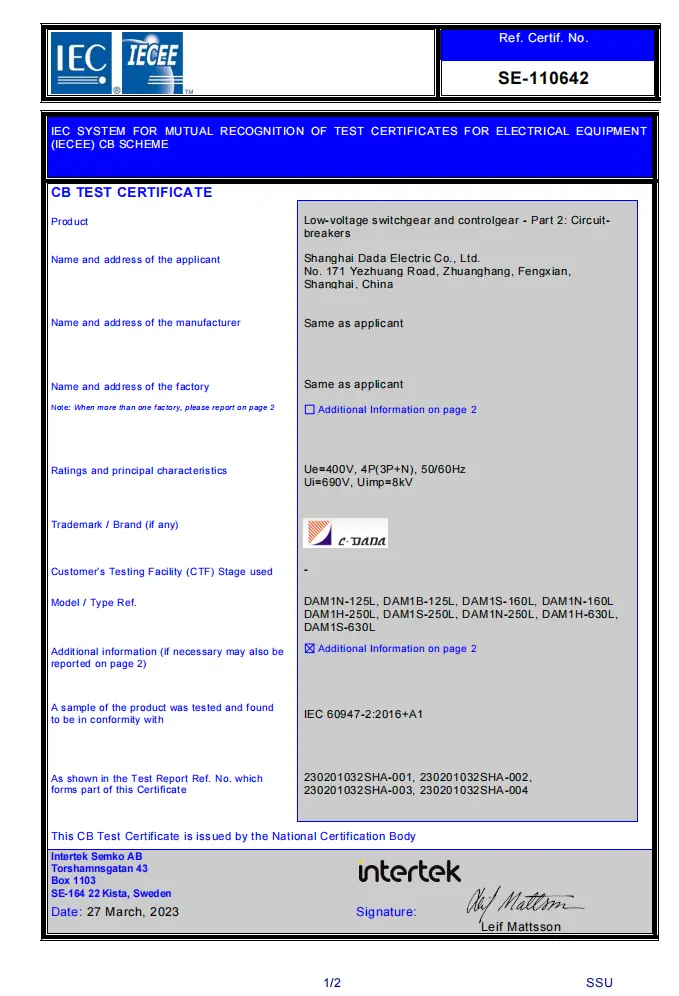

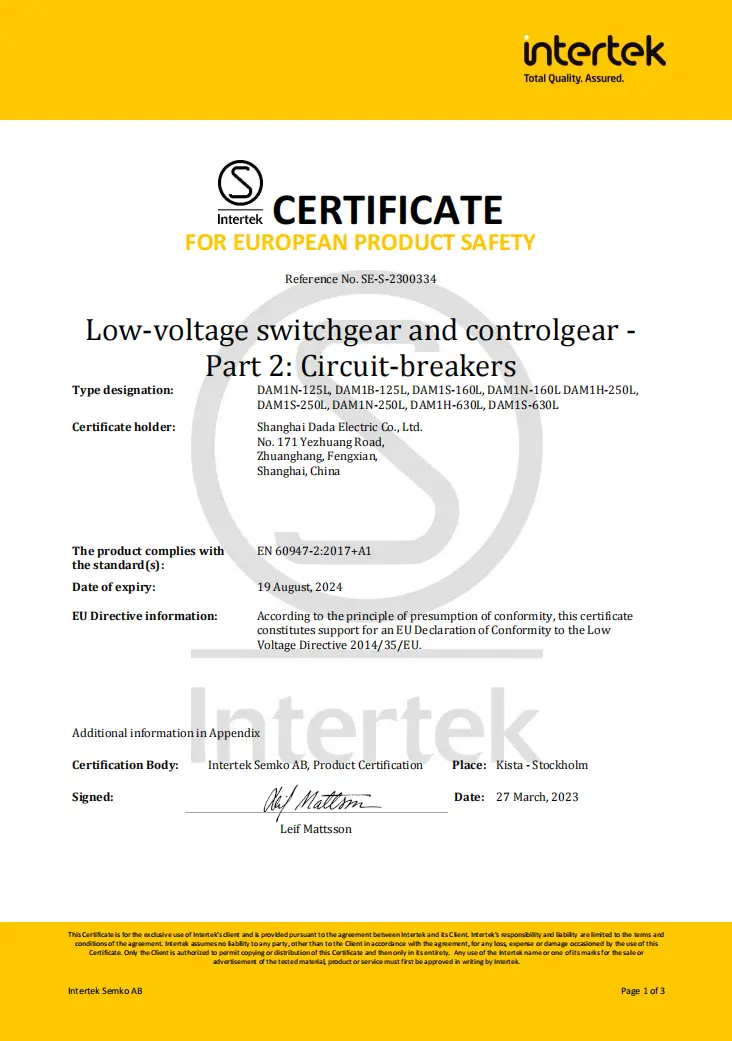

Sertifikaasjes: CE, CB, SEMKO

Key Features:

★ Multi-fase powered RCD circuit → wurket omleech nei 50V

★ Separate haad- en arcing-kontakten

★ Push-to-trip test knop

★ Ferstelbere magnetyske ynstelling (0.8–1.0×In)

★ Sterke EMI / RFI anty-ynterferinsje kapasiteit

★ Folsleine accessoire berik: shunt trip, auxiliary / alarm kontakten, rotary handgreep

Technyske gegevens sheet

Earth-Leakage Circuit Breakers (ELCB)

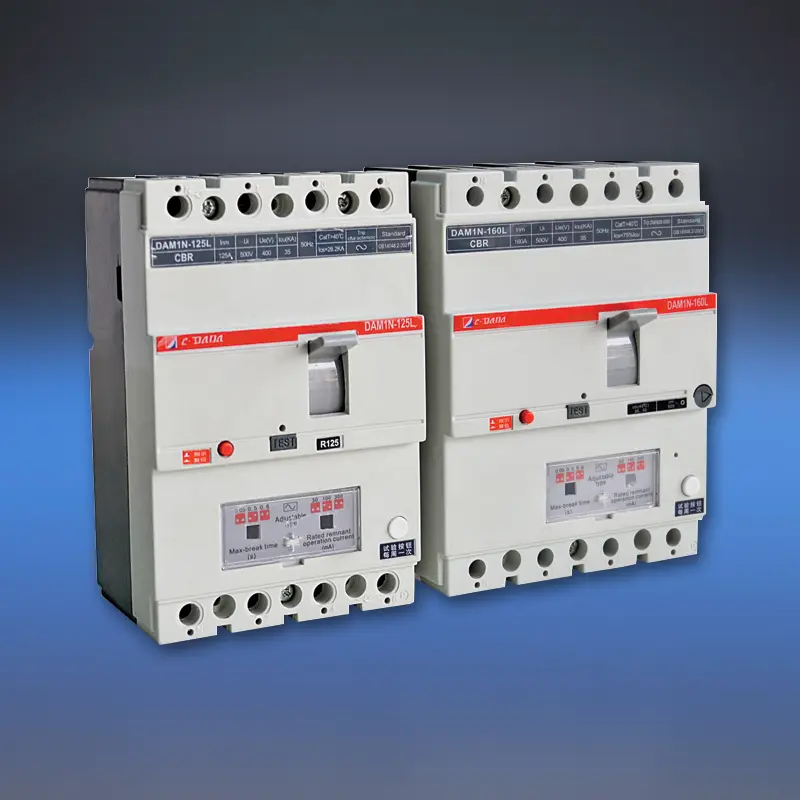

Model			DAM1-125L			DAM1-160L
Breaking Kapasiteit Code			B	N	S	B	N	S
Nominearre stroom fan framegrutte- Inm (A)			125A			160A
Rated stroom-yn (40,50 of 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Oantal Pole			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(peak)/cos ф (KA)			40/0,3	73,5/0,25	105/0.25	41/0,3	73,5/0,25	110/0.25
(I△m)KA/cosф			9/0,5			19/0.5
Residual current threshold (mA)			100-300-500			100-300-500
Tiidfertraging (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektryske eigendom (V)			2500			3000
lonisaasje ôfstân (mm)			≤30/0			≤30/0
Endurance	Totale Cycles		8000			8000
	Elektryske libben		1000			1000
	Mechanysk libben		7000			7000
Kategoryen (EN 60947-2/IEC 60947-2)	Main circuit		A/0			A/0
	Auxiliary circuit		AC-15			AC-15
Under Voltage Release			√			√
Shunt Release			√			√
Hulpkontakt			√			√
Alarm Kontakt			√			√
Auxiliary Kontakt en Alarm Kontakt			√			√
Behanneling operaasje meganisme			√			√
Elektryske operaasje meganisme			√			√
Terminal cover			√			√
Fase skieding			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Gewicht	Fêste ferzje 3P / 4P		-			-
	Plug-in ferzje 3P / 4P		-			-
	Draw út ferzje 3P / 4P		-			-

Wêrom kieze CDADA MCCB mei lekkagebeskerming?

★ True Integrated Safety

Oars as add-on RCD-modules, hat de DAM1L ynboude, fabryk-kalibreare lekkagebeskerming - garandearret perfekte koördinaasje en elimineert kompatibiliteitsproblemen.

★ Multi-Phase Power foar RCD Circuit

Early RCDs mislearre as ien faze waard ferlern. It ûntwerp fan CDADA brûkt alle fazen om de beskermingselektronika te betsjinjen, sadat it bliuwt wurkjen sels by fazeferlies of swiere ûnderspanning.

★ Doelen mei dûbele beskerming yn ien apparaat

◆ 30mA: Meet IEC easken foar persoanlike shock beskerming

◆ 100mA–1000mA: Foarkomt brânen fan isolaasjedegradaasje fan lytse, oanhâldende grûnfouten

★ Field-Adjustable foar Real-World Betingsten

Fine-tune gefoelichheid en tiid fertraging om te kommen oerlêst tripping yn wiete omjouwings (bygelyks, auto waskmasine, pleatsen) wylst behâld fan feiligens.

★ Industrial-Grade Reliability

Hege brekkapasiteit (H-type), robúste bôgeskieding, en IP20+ terminalbeskerming meitsje it geskikt foar hurde kommersjele en yndustriële ynstellings.

★ Global Compliance, Lokale Wearde

Sertifisearre foar Jeropa (CE / CB), Noardske lannen (SEMKO) - ideaal foar eksportprojekten - mei konkurrearjende prizen fan in fertroude Sineeske fabrikant.

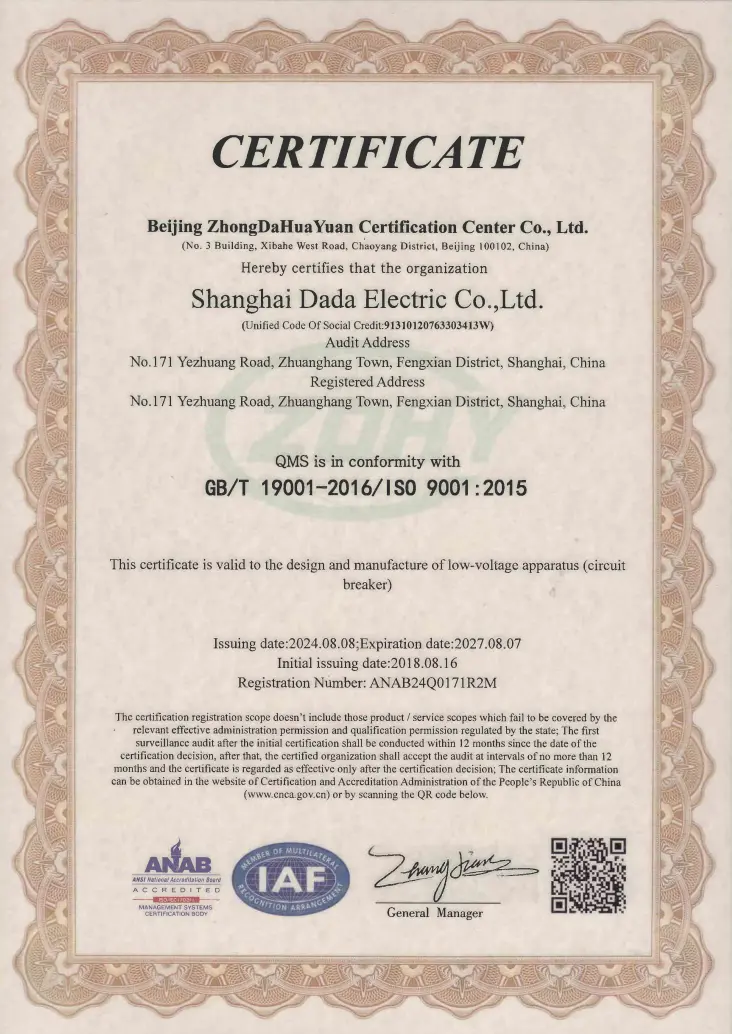

★ Us produksjefoarsjenning is sertifisearre ûnder it ISO9001: 2015 Quality Management System.

Typyske applikaasjes

Residential mei hege opkomst: haadynkommen as flierpanielen (300mA foar reduksje fan brânrisiko)

Tunnels en subways: krityske ynfrastruktuer dy't fail-feilige lekdeteksje fereasket

Sikehuzen en skoallen: 30mA beskerming yn wiete gebieten (labs, toiletten)

Yndustriële planten: Motorfeeders mei grûnfoutmonitoring

Bouwplakken: Tydlike krêftferdieling mei beskerming fan personiel

FAQ

Q1: Wat is it ferskil tusken in standert MCCB en in MCCB mei lekbeskerming?

A1: In standert MCCB beskermet allinich tsjin oerlêst en koartslutingen. De DAM1L foeget deteksje fan reststrom (ierdlekkage) ta - tripping as stroom nei de grûn lekt (bygelyks troch in persoan of beskeadige isolaasje), foarkomt elektryske skok of fjoer.

Q2: Kin ik in 100A MCCB RCD brûke foar persoanlike beskerming?

A2: Allinne as ynsteld op 30mA. De nominearre stroom (100A) definiearret load kapasiteit; de oerbleaune ynstelling (I△n) definiearret feiligens funksje. Foar skokbeskerming moat I△n ≤30mA wêze, nettsjinsteande In.

Q3: Wêrom hat it RCD-sirkwy mearfaze krêft nedich?

A3: As oandreaun troch mar ien faze, in ienfaze flater soe lekkage beskerming útskeakelje. CDADA's multi-fase-ûntwerp soarget derfoar dat de RCD aktyf bliuwt sels tidens fazeferlies of lege spanning (omleech nei 50V) - kritysk foar feiligenskontinuïteit.

Q4: Is de 4P-lekkage MCCB geskikt foar TT- as TN-S-systemen?

A4: Ja - it is ûntworpen foar TT-, TN-S- en IT-systemen. It 4P-ûntwerp brekt alle fazen en neutraal, essensjeel foar TT-systemen wêr't neutraal net betrouber streamop is grûn.

Q5: Wêrom kieze CDADA boppe modulêre RCD + MCCB-kombinaasjes?

A5: CDADA DAM1L biedt:

● Lytsere footprint (yntegreare tsjin twa apparaten)

● Garandearre koördinaasje (gjin mismatch risiko)

● Legere kosten & wiring kompleksiteit

● Hegere betrouberens (ienige fersegele ienheid)

● Oanpasberens op it plak net mooglik mei fêste gefoelichheid RCD's
