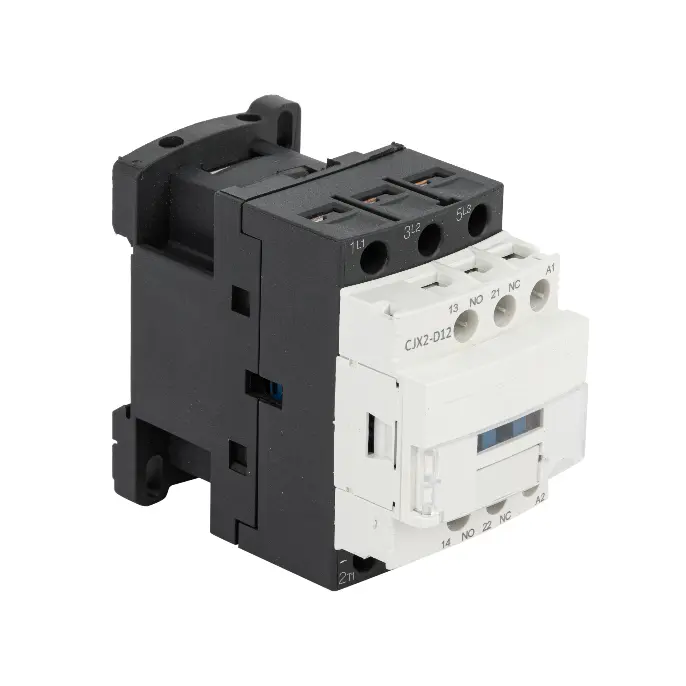

D Kontakter
Model:LC1-D Series
Shanghai DADA Electric is in betroubere fabrikant en wy hawwe ús eigen merken, CDADA. Us D Contactor (LC1-D Series) is IEC 60947-4-1 sertifisearre, 3P / 4P, oant 620A, AC-3 / AC-4 rated. Wide coil voltage opsjes. Wy riede dit produkt oan foar motorkontrôle en yndustriële automatisearring, nim dan kontakt mei ús op foar in offerte.

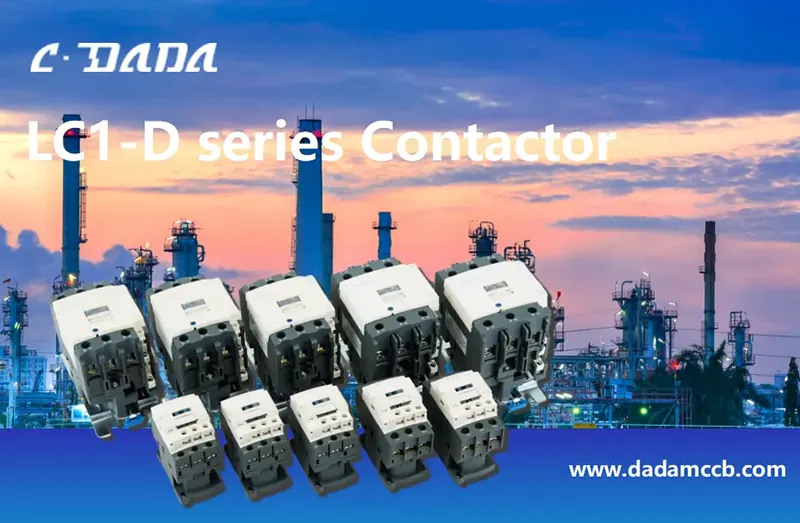

Engineer betroubere motor kontrôle en macht switching mei de CDADA LC1-D Series D Contactor in hege-optreden AC contactor ûntwurpen troch Shanghai DADA Electric CO., LTD te foldwaan IEC / EN 60947-4-1 noarmen. Boud foar yndustriële, kommersjele en ynfrastruktuerapplikaasjes, de LC1-D-searje stipet 3-poal of 4-poal konfiguraasjes mei nominearre streamingen fan 9A oant 95A (oant 620A yn swiere-duty farianten) en kontrolearret 3-faze iikhoarnkoaimotoren oant 45kW-418,0 AC-418,0.
Útrist mei standert 1NO + 1NC helpkontakten, it yntegrearret naadloos mei termyske overload relais foar folsleine motor beskerming. Mei AC- of DC-spolopsjes (24V–600V), AC-3 en AC-4 gebrûkskategoryen, en in robúst ûntwerp beoardield foar 690V-isolaasje, leveret de CDADA D Contactor betroubere prestaasjes yn frequente start-stop-syklusen, transportsystemen, pompen, kompressors en HVAC-ienheden - sels yn easket temperatueren oant 2000m temperatuer oant 2000 °C.
Key Spesifikaasjes
Searjes: D Contactor
Merk: CDADA | Makker: Shanghai DADA Electric CO., LTD
Standert: IEC/EN 60947-4-1
Sertifisearring: CE
Poalen: 3P of 4P (selekteare)
Rated Operational Current (AC-3): 9A - 95A (oant 620A yn útwreide berik)
Motor Power Control (AC-3):
380/415V: 4kW – 45kW
660/690V: oant 45kW
Gebrûkskategoryen: AC-3 (iikhoarnkoaimotors), AC-4 (pluggen en ynchjen)
Rated isolaasje Voltage: 690V AC
Omjouwingstemperatuer: –5 °C oant +40 °C
Hichte: ≤ 2000m
Montage: Fertikale fleanmasine ± 5 °, Mounting Category III
Helpkontakten: 1NO + 1NC (standert op alle modellen)
Coil Opsjes:
AC Coils: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V
DC Coils: 24V, 36V, 48V, 110V, 220V
Technyske gegevens sheet
|
Items |
Model |
LC1-D09 |
LC1-D12 |
LC1-D18 |
LC1-D25 |
LC1-D32 |
|
|
Poal |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
Hulpkontakt |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
Rated konvinsjonele ferwaarming hjoeddeistige (A) AC-1 |
20 |
20 |
30 |
40 |
50 |
||
|
Rated operasjoneel aktueel (A) |
380/400V |
AC-1 AC-4 |
9 |
12 |
18 |
25 |
32 |
|
3.5 |
5 |
7.7 |
8.5 |
12 |
|||
|
660/690V |
AC-3 AC-4 |
6.6 |
8.9 |
12 |
18 |
21 |
|
|
1.5 |
2 |
3.8 |
4.4 |
7.5 |
|||
|
Nominearre isolaasjespanning (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
Macht fan kontrolearre 3-faze kooimotor (AC-3) |
kW |
220/230V AC 380/415V AC 660/690V AC |
2.2 |
3 |
4 |
5.5 |
7.5 |
|
4 |
5.5 |
7.5 |
11 |
15 |
|||
|
5.5 |
7.5 |
10 |
15 |
18.5 |
|||
|
AC coil (V) |
24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||
|
DC-spoel (V) |
24, 36, 48, 110, 220 |
||||||
|
Items |
Model |
LC1-D40 |
LC1-D50 |
LC1-D65 |
LC1-D80 |
LC1-D95 |
|
|
Poal |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
Helpcircuit Cat: AC-15, Ue=4 15V le=0.95A Ith=10A |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
Rated konvinsjonele ferwaarming hjoeddeistige (A) AC-1 |
60 |
80 |
80 |
110 |
110 |
||
|
Rated operasjoneel aktueel (A) |
380/400V |
AC-3 AC-4 |
40 |
50 |
65 |
80 |
95 |
|
18.5 |
24 |
28 |
37 |
44 |
|||
|
660/690V |
AC-3 AC-4 |
34 |
39 |
42 |
49 |
49 |
|
|
9 |
12 |
14 |
17.3 |
21.3 |
|||
|
Nominearre isolaasjespanning (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
Macht fan kontrolearre 3-faze kooimotor (AC-3) |
KW |
220/230V AC 380/415V AC 660/690V AC |
11 |
15 |
18.5 |
22 |
25 |
|
18.5 |
22 |
30 |
37 |
45 |
|||
|
30 |
37 |
37 |
45 |
45 |
|||
|
AC coil (V) |
24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||
|
DC-spoel (V) |
24, 36, 48, 110, 220 |
||||||
|
Items |
Model |
LC1-D115 |
LC1-D150 |
LC1-D170 |
LC1-D205 |
LC1-D245 |
|||||||
|
Poal |
3 |
3 |
3 |
3/4 |
3/4 |
||||||||
|
Rated konvinsjonele ferwaarming hjoeddeistige (A) AC-1 |
200 |
200 |
200 |
275 |
280 |
||||||||
|
Rated operasjoneel aktueel (A) |
380/400V |
AC-3 AC-4 |
115 |
150 |
170 |
205 |
245 |
||||||
|
50 |
65 |
70 |
75 |
85 |
|||||||||
|
660/690V |
AC-3 AC-4 |
70 |
90 |
100 |
108 |
115 |
|||||||
|
25 |
32 |
35 |
38 |
40 |
|||||||||
|
Nominearre isolaasjespanning (V AC) |
690 |
690 |
690 |
690 |
690 |
||||||||
|
Macht fan kontrolearre 3-faze kooimotor (AC-3) |
kW |
380/415V AC 660/690V AC |
55 |
75 |
75 |
90 |
110 |
||||||
|
80 |
100 |
100 |
110 |
140 |
|||||||||
|
AC coil (V) |
110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||||||||
|
Items |
Model |
LC1-D300 |
LC1-D410 |
LC1-D475 |
LC1-D620 |
||||||||
|
Poal |
3/4 |
3/4 |
3/4 |
3/4 |
|||||||||
|
Rated konvinsjonele ferwaarming hjoeddeistige (A) AC-1 |
360 |
430 |
580 |
850 |
|||||||||
|
Rated operasjoneel aktueel (A) |
380/400V |
AC-3 AC-4 |
300 |
410 |
475 |
620 |
|||||||
|
124 |
150 |
185 |
188 |
||||||||||
|
660/690V |
AC-3 AC-4 |
190 |
235 |
290 |
360 |
||||||||
|
60 |
72 |
85 |
170 |
||||||||||
|
Nominearre isolaasjespanning (V AC) |
690 |
690 |
690 |
690 |
|||||||||
|
Macht fan kontrolearre 3-fase kooimotor (AC-3) |
kW |
380/415V AC 660/690V AC |
160 |
200 |
250 |
335 |
|||||||
|
220 |
280 |
330 |
450 |
||||||||||
|
AC coil (V) |
110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||||||||

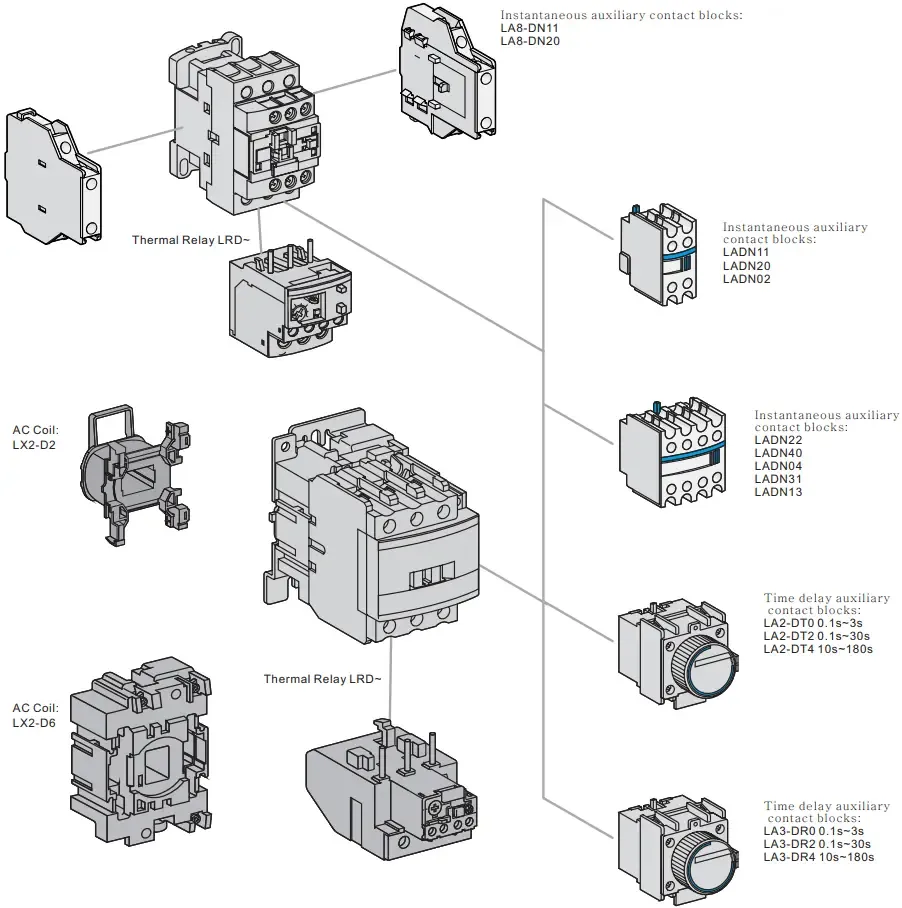

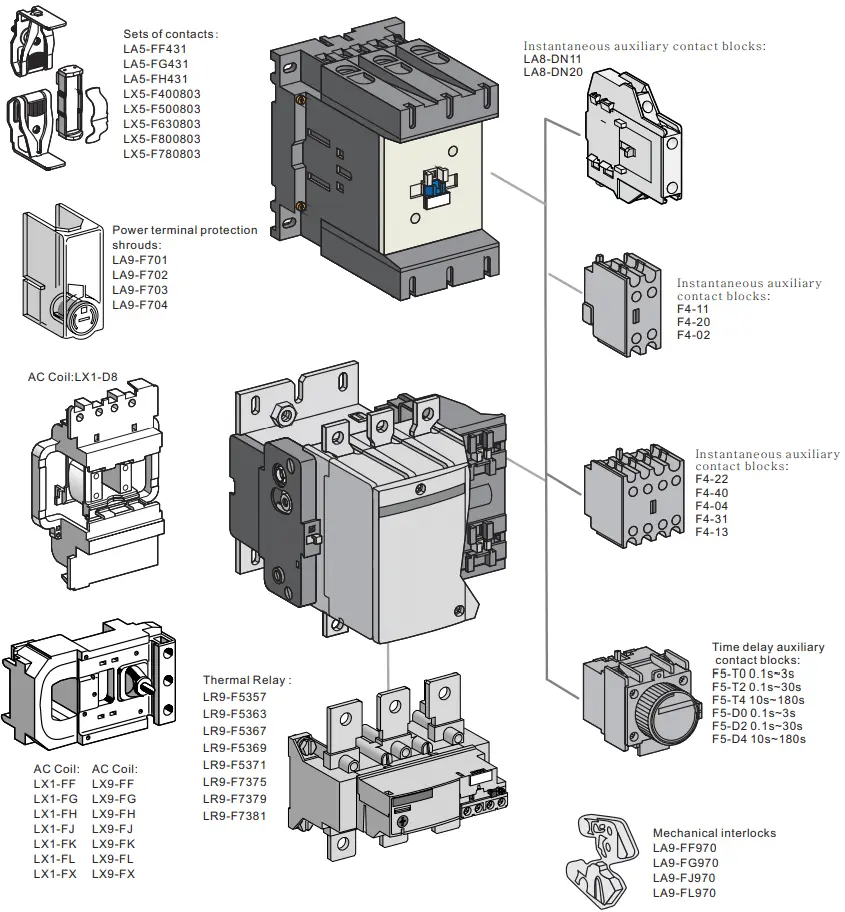

Accessories
Wêrom kieze CDADA D Contactor?
★ Wiere IEC Compliance
Untworpen en hifke neffens IEC / EN 60947-4-1 - garandearjen fan globale akseptaasje en ynteroperabiliteit.★ Folsleine Motor Control Solution
Pair mei CDADA termyske overload relais foar folsleine motor starter gearkomsten-overload + koartsluting + isolaasje.★ Wide Voltage Fleksibiliteit
Kies út 13 AC- en 5 DC-spoelspanningen - ideaal foar globale projekten as panielen mei mingde spanning.★ Robust foar Heavy Duty
Unterstützt AC-4-plicht (faak omkearjen / pluggen) - perfekt foar kranen, liften en transportbanden.★ Plug-en-Play Yntegraasje
Standert 1NO + 1NC helpkontakten ynskeakelje maklik interlocking, sinjalearjen, of PLC feedback.★ Industrial-Grade Reliability
Teste foar hege elektryske úthâldingsfermogen, lege kontaktresistinsje, en stabile bôgeûnderdrukking - minimalisearje downtime.★ Us wichtichste foardielen binne: 1) Folsleine ynternasjonale sertifikaten, 2) Sterke OEM / ODM-mooglikheid, 3) Hege kosten-prestaasjesferhâlding, 4) Betroubere grutskalige produksjekapasiteit, 5) Wiidweidige eksportûnderfining.
★ Us produkten wurde mei súkses eksportearre nei Súdeast-Aazje, it Midden-Easten, Súd-Amearika, Afrika, Jeropa, en CIS lannen, mei in sterke fokus op Belt en Road merken.
Typyske applikaasjes
Motorstarters: pompen, fans, kompressors, mixers
HVAC-systemen: Chiller- en blowerkontrôle
Yndustriële automatisearring: Transportlinen, ferpakkingsmasines
Building Management: Lift kontrôle, ferljochting banken
Enerzjy en wetter: ôffalwettersuvering, yrrigaasjesystemen
Faak stelde fragen
Q1: Wat betsjut "D Contactor"?
A1: "D" ferwiist nei de rige oantsjutting (LC1-D) brûkt wrâldwiid foar dizze modulêre, standerdisearre AC contactor platfoarm. It is gjin technyske klassifikaasje - mar rûnom erkend yn panielbou foar syn kompatibiliteit mei aksessoires lykas overload-relais en meganyske interlocks.
Q2: Wat is it ferskil tusken AC-3 en AC-4 plicht?
A2:● AC-3: Normaal begjinnen / stopjen fan iikhoarnkoaimotoren (bygelyks pompen, fans). Minder stress.
● AC-4: Frequent plugging, inching, of reversing (bygelyks, kranen, hoists). Hegere elektryske spanning → fereasket mear robúste kontakten. → CDADA LC1-D wurdt beoardiele foar beide, wêrtroch't it alsidich is.
Q3: Kin ik brûk dizze contactor sûnder in overload estafette?
A3: Net oan te rieden foar motor loads. De contactor skeakelt allinnich macht-it net beskermje tsjin overloads. Altyd keppelje mei in termyske of elektroanyske oerlêstrelais foar motorfeiligens.
Q4: Binne 4-poal ferzjes beskikber?
a4:jo! Alle LC1-D-modellen stypje 3P- as 4P-konfiguraasjes - ideaal foar neutraal-skeakelapplikaasjes as 4-draadsystemen.
Q5: Wêrom kieze CDADA boppe oare D-rige contactors?
A5: CDADA biedt:● Genuine IEC 60947-4-1 konformiteit mei testrapporten
● Breder spoelspanningsberik (ynklusyf 415V, 480V, 600V foar eksport)
● Konsistinte kwaliteit mei kontakten fan sulverlegering en bôgeskoften
● OEM-freonlike prizen en snelle sample turnaround
● Global Certifications (CE) en Ingelske dokumintaasje
