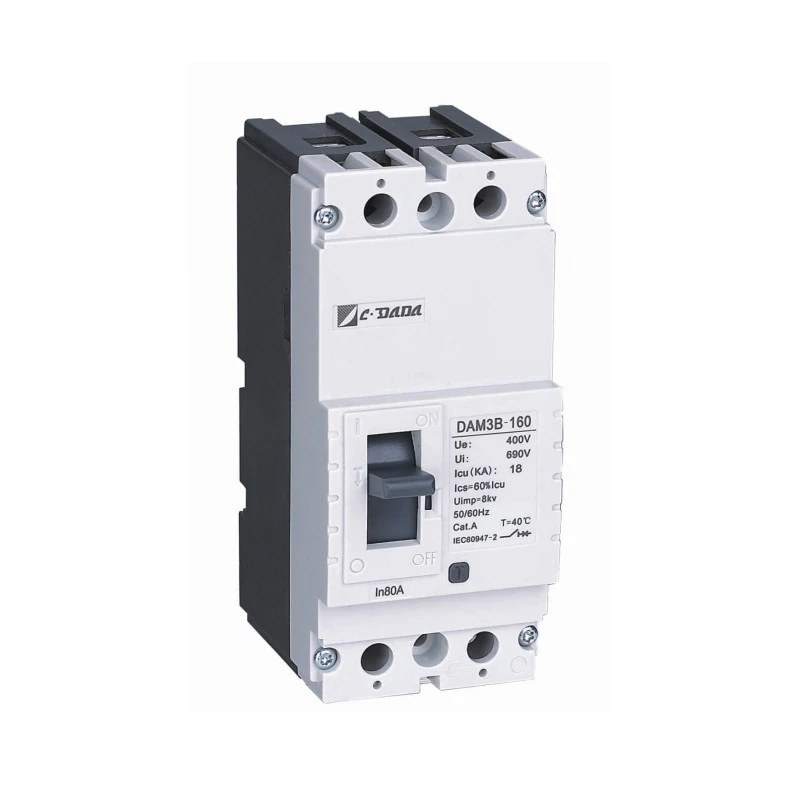

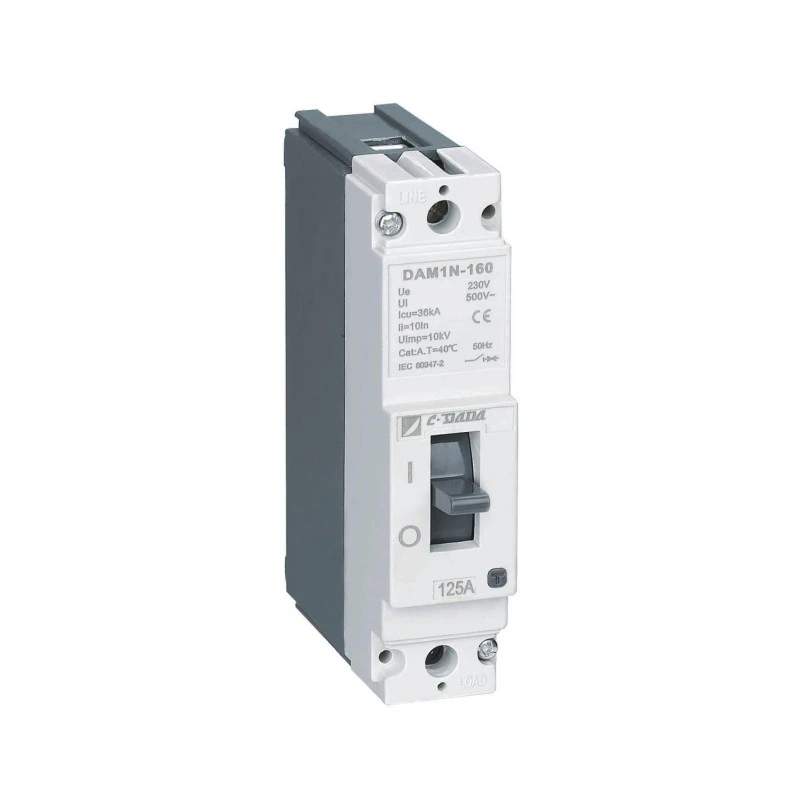

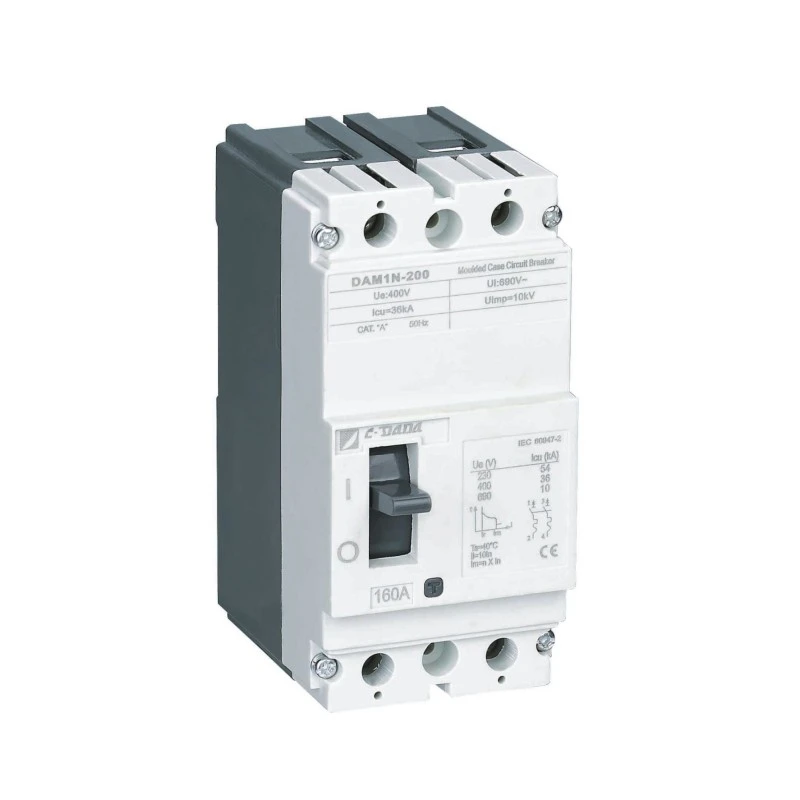

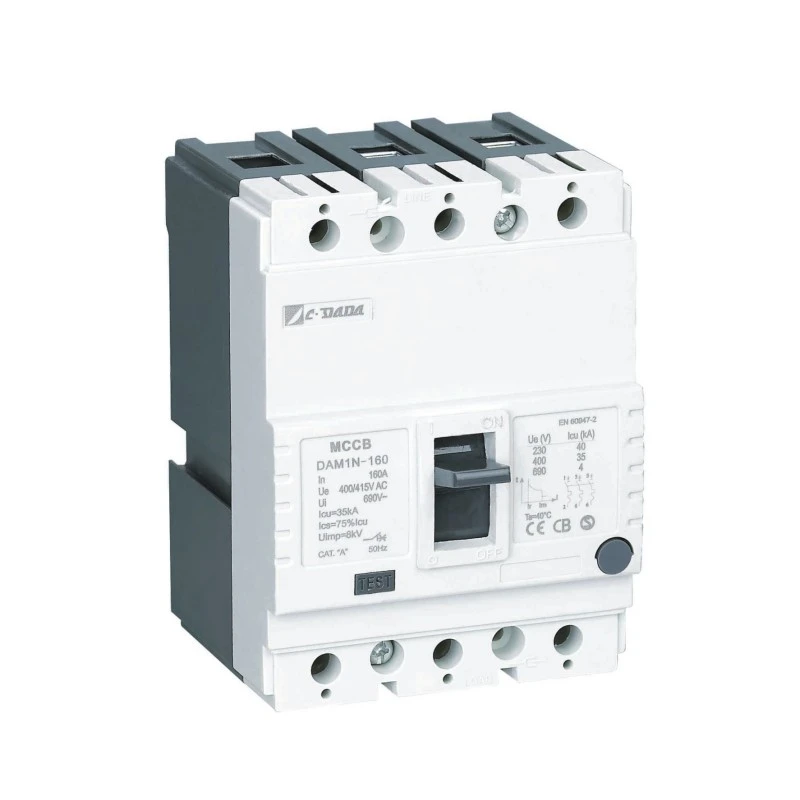

Fêst Type Molded Case Circuit Breaker

CDADA Fixed Type Molded Case Circuit Breaker (MCCB) DAM1-searje foldogge oan de behoeften fan elke applikaasje, fan lytse brûkers oant yndustriële transformator en distribúsjeynstallaasje.

De DAM1-searje hawwe sân frame maten, oant 1600A, brekkapasiteit oant 100 kA, bestjoeringsspanning oant 1000 Volt, foldogge maklik oan in ferskaat oan wiidweidige behoeften fan elektryske en meganyske aksessoires, leverje in ferskaat oan ynstallaasjeoplossingen om de behoeften fan elk machtsysteem te maksimalisearjen.

Mei globale sertifisearring KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 is de bêste kar foar wrâldwide elektryske apparaten planten en OEM.

Key Spesifikaasjes

Elektryske parameters fan DAM1 MCCB getten gefal circuit breaker

● Icu: O-t-CO test(O: Iepen manoeuvre, CO: Manoeuvre ticht-iepen, t: Wachttiid)

● Ics: O-t-CO-t-CO test (O: iepen manoeuvre, CO: Manoeuvre ticht-iepen, t: Wachttiid)

★ ON/I Posysje: It jout oan dat kontakten fan de brekker sletten binne. Yn dizze posysje is de brekkerhendel yn 'e boppeste posysje

★ TRIP Posysje: It jout oan dat de breaker wurdt iepene troch in mislearring (oer load of koartsluting). Yn dit gefal is breaker lever yn 'e midden posysje tusken ON en OFF posysjes. Om de breaker, dy't yn tripposysje is, nei ON-posysje te nimmen; triuw de breaker-hendel nei ûnderen lykas oanjûn troch it OFF-teken

Breaker sil ynsteld wurde mei "klik" lûd. Trek dêrnei de hendel lykas werjûn troch ON teken om de breaker te sluten

★ OFF / 0 Posysje: It jout oan dat kontakten fan de breaker binne iepen. Op dizze manier is de brekhendel yn 'e ûnderste posysje.

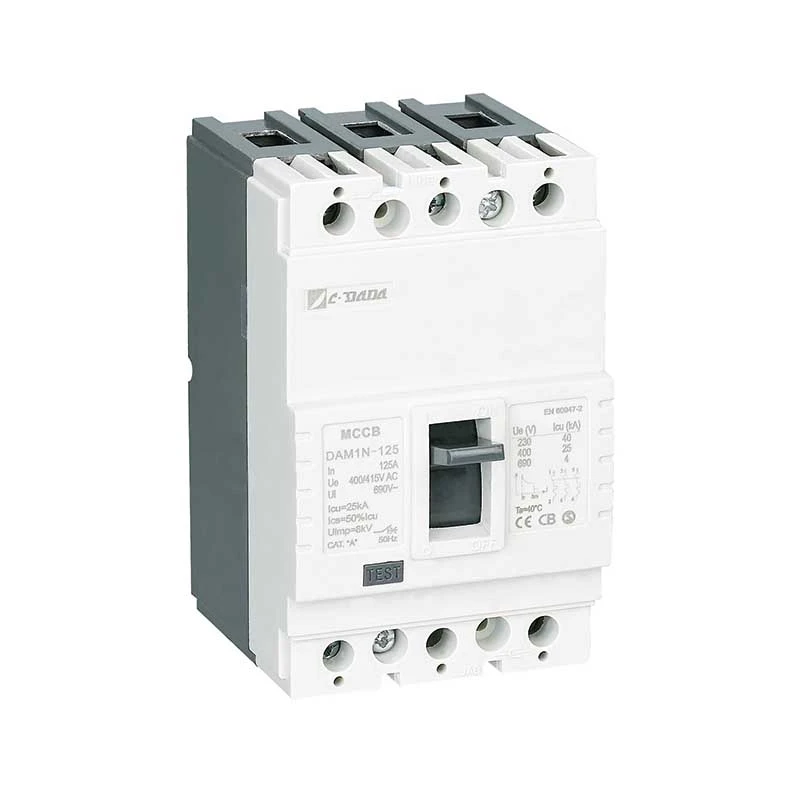

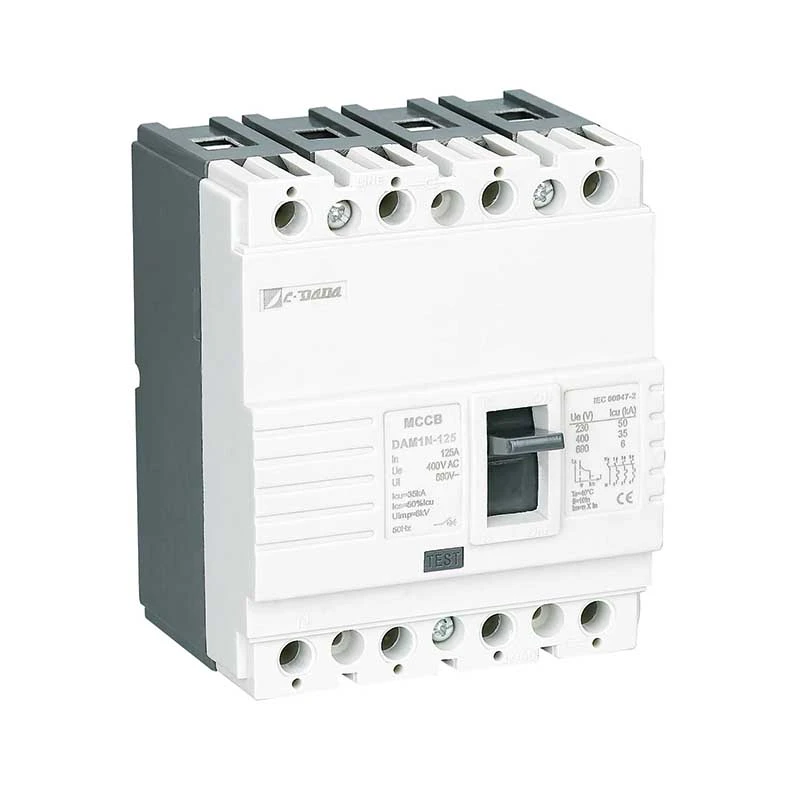

Fysike parameters fan DAM1-125 MCCB getten gefal circuit breaker

Wurkprinsipe & beskermingsmeganisme

★ Termyske beskerming (oerlêst)

De bimetallyske strip bûgt as ferwaarme troch oanhâldende oerstream (> nominearre stroom). De bûgsnelheid is evenredich mei de aktuele grutte - it garandearjen fan inverse-time tripping dy't it thermyske gedrach fan 'e kabel neimakket, it foarkommen fan oerlêstreizen by it beskermjen fan apparatuer.

★ Magnetyske beskerming (koartsluting)

Tidens in koartsluting (bygelyks faze-nei-faze of faze-to-grûn), lûkt in hege-stream magnetysk fjild daliks de solenoïde plunger, it loslitten fan de latch meganisme binnen millisekonden-cut off flater hjoeddeistige foardat termyske skea optreedt.

Produkt foardielen

★ Lichaam en omslach:

Fiber-glês polyester hars is brûkt as it lichem en cover materiaal yn oerienstimming mei EN 60512-20-2 standert. Dit materiaal, dat yn 'e literatuer BMC (Bulk Molding Compound) neamd wurdt, hat de foarkar fanwege hege elektryske en meganyske wearden en kin kontinu wjerstean tsjin in temperatuer fan 160 ℃. BMC-materiaal baarnt net by kontakt mei draad by in temperatuer fan 960 ℃ yn oerienstimming mei IEC 695-2-1

Bimetaal: Bimetaal is in materiaal dat bestiet út kombinaasje fan twa plaatmetalen mei ferskate útwreidingskoëffisjinten tsjin waarmte. De stroom dy't troch de breker giet ferwaarmt bimetaal. Troch effekt fan dizze waarmte. bimetaal bochten nei de minder útwreidzjende plaat. Sûnt waarmte nimt ta as de stroom dy't troch de brekker giet, wurdt bimetaal mear ferwaarme en bûgt mear. Op dizze manier kontrolearret it it iepeningsmeganisme om de brekker te iepenjen.

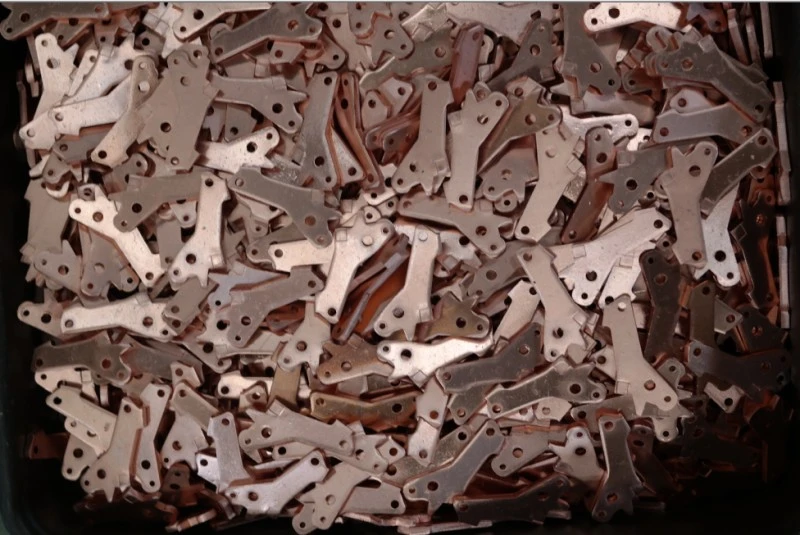

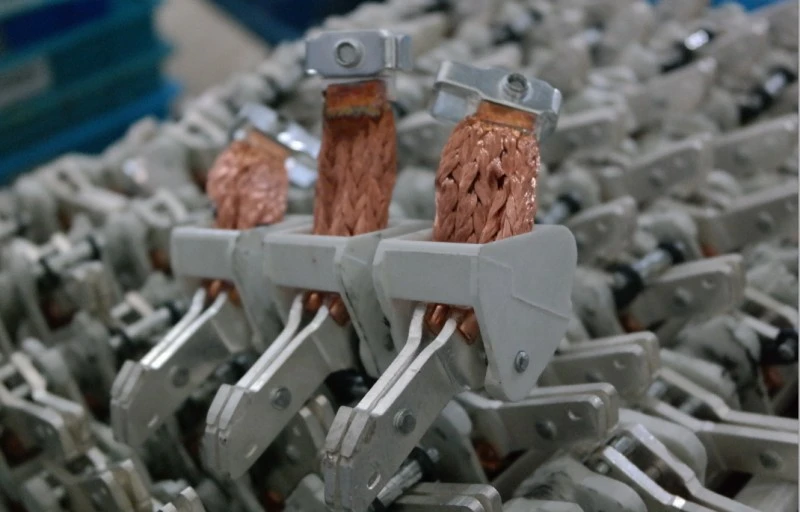

★ Kontakten:

Kontakt alloy wurdt bepaald foar breakers troch beskôgje brutsen en droegen aktuele wearden en konstruksje Normaal sulver, grafyt, nikkel, wolfram alloy kontakten wurde brûkt yn breakers Kontakten, dy't binne makke fan sulver-grafyt alloys mei in smoothers struktuer, wurde brûkt yn fêste (ûnder) kontakten, sulveren wolfram kontakten, dy't hurder, wurde brûkt yn bewegende (top) kontakten. In swaged struktuer is garandearre yn bewegende kontakten. Op dizze manier hawwe swaged en hurde alloy kontakten in plak op sêfte fêste kontakten yn elke iepening-sluting.

Op dizze manier wurdt de leechste wjerstân garandearre. Bewegend kontakt moat it fêste kontakt tige goed oanreitsje om in leech kontaktresistinsje te hawwen. Lykwols, oermjittige kontakt druk krêft resultearret yn skea fan kontakten yn in koartere perioade as normal.Contact alloys binne tige wichtich foar in sûn iepening-sluten.

★ Arc Extinguisher Cell (Separator):

Separators wurde brûkt foar it útstjerren fan de bôge dy't wurdt foarme tidens de wurking fan 'e breaker dy't wurket ûnder enerzjy. Wylst bewegend kontakt is skieden fan fêst kontakt, streamt streamt noch in skoft tusken kontakten en dit wurdt neamd bôge. Dizze bôge moat wêze útstoarn yn in hiel koarte tiid

★ Útstjerren fan Arc:

Bôge wurdt nei separators skood fanwege magnetysk fjild dat om de bôge wurdt foarme. Op dizze wize wurdt arc útwreide en wurdt slank en ôfbrutsen tusken separator platen (figuer-5). Troch karakteristyk fan it materiaal brûkt op sydmuorren fan 'e separators, komt in gas út fanwege hege temperatuer feroarsake troch de bôge. Dit gas hat in wichtich effekt op it útstjerren fan 'e bôge.

Oanfraach

CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) wurdt fertroud oer krityske ynfrastruktuer:

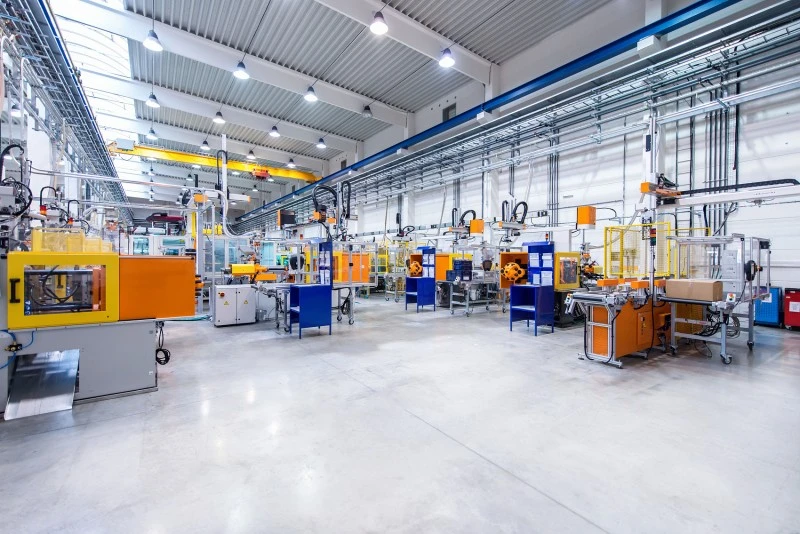

★ Yndustrieel: Stielmûnen, oalje- en gasplatfoarms, gemyske planten

★ Sûnenssoarch: Sikehûs haad- en subdistribúsjebestjoeren

★ Ferfier: Spoarsignalearring, fleanfjild bagaazje systemen

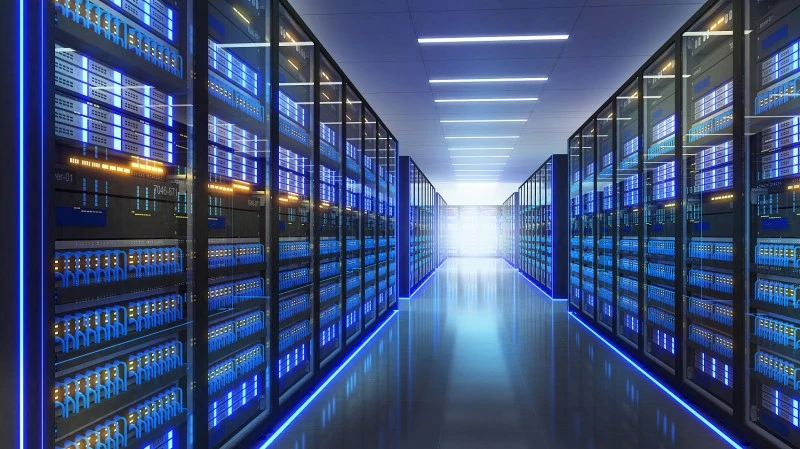

★ Kommersjeel: Wolkenkrabbers, datasintra, winkelsintrum, konvinsjesintra

★ Publike Venues: Teaters, stadions, oerheidsgebouwen

Ynstallaasje & ûnderhâld foardielen

★ Maklike yntegraasje:

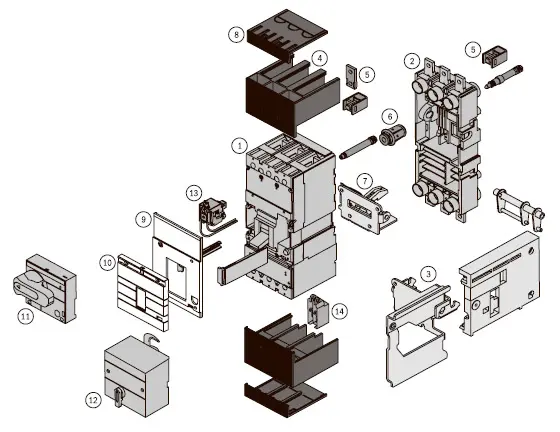

Standert kit omfettet busbars, faze barriêres en hardware

Opsjonele accessoires: alarm kontakten, shunt / undervoltage releases, elektryske bestjoeringssysteem meganismen

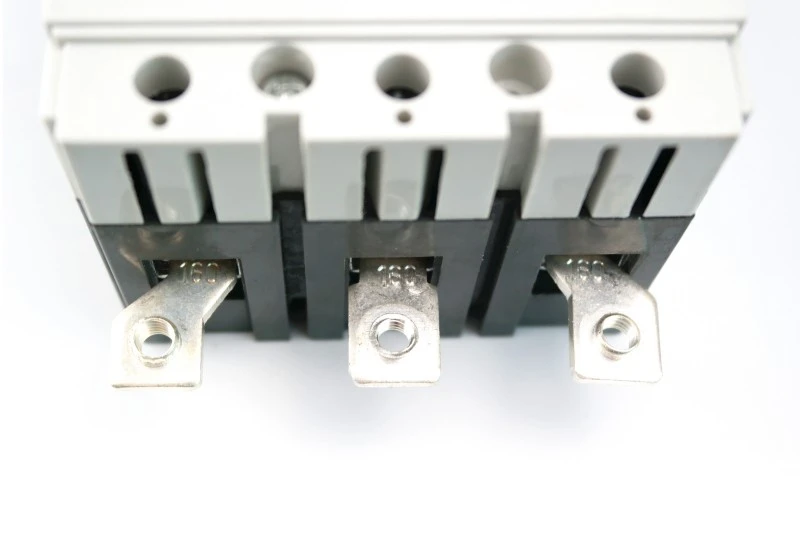

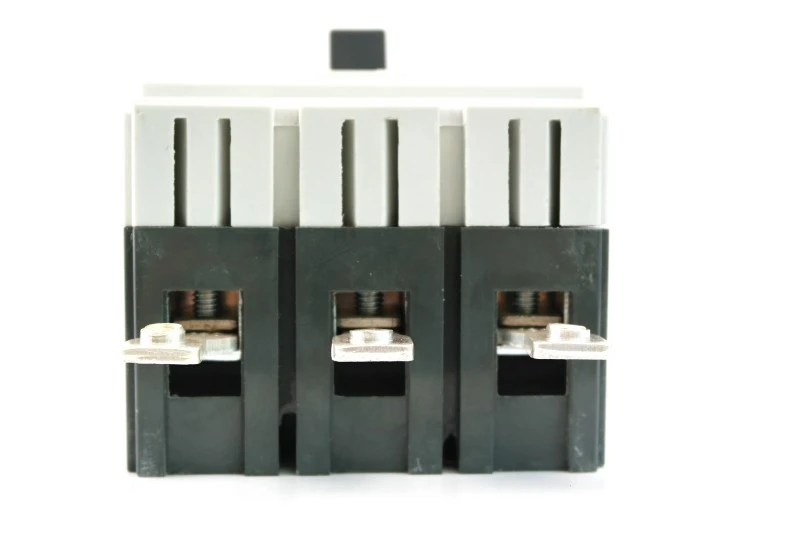

1) Ferbine mei útwreide busbar (foto 1)

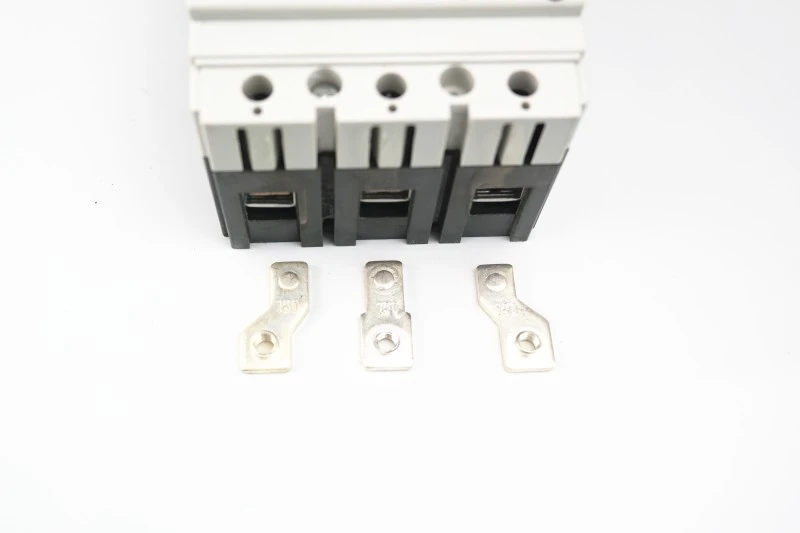

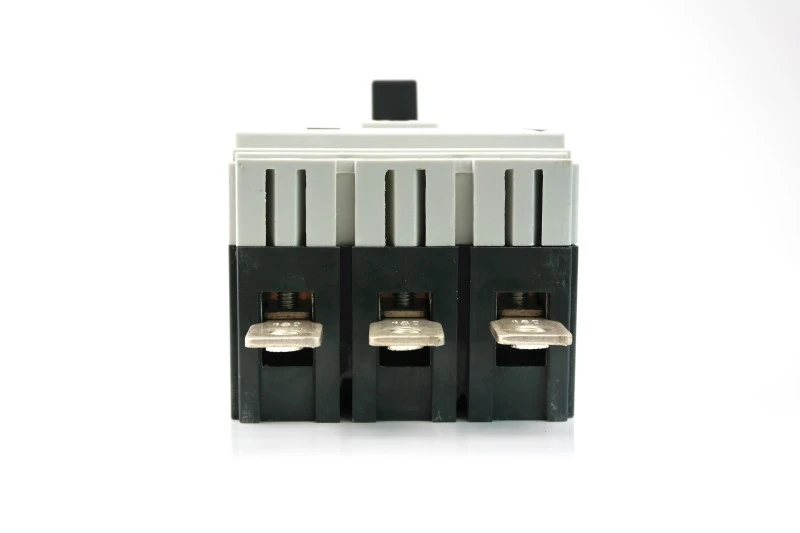

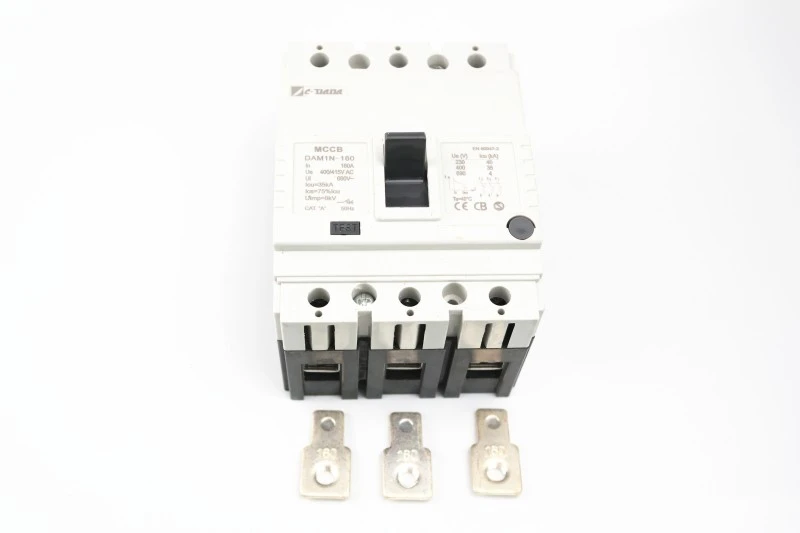

2) Ferbine troch spreiderterminal (foto 2)

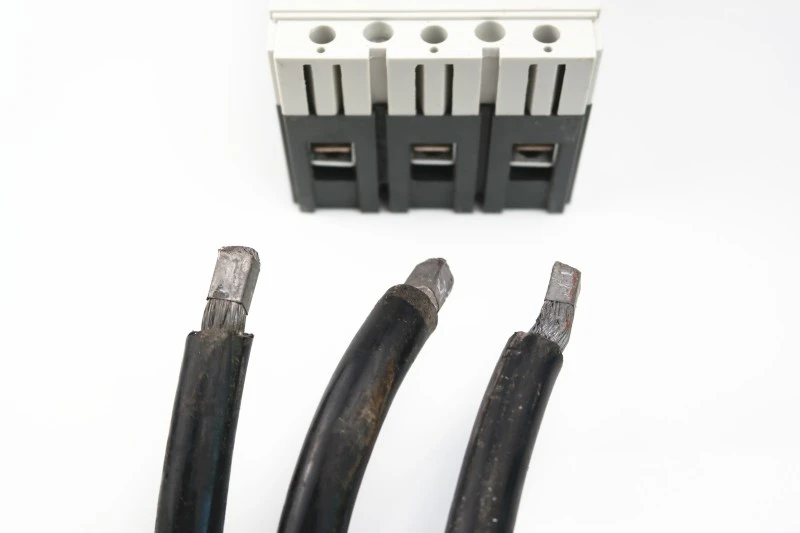

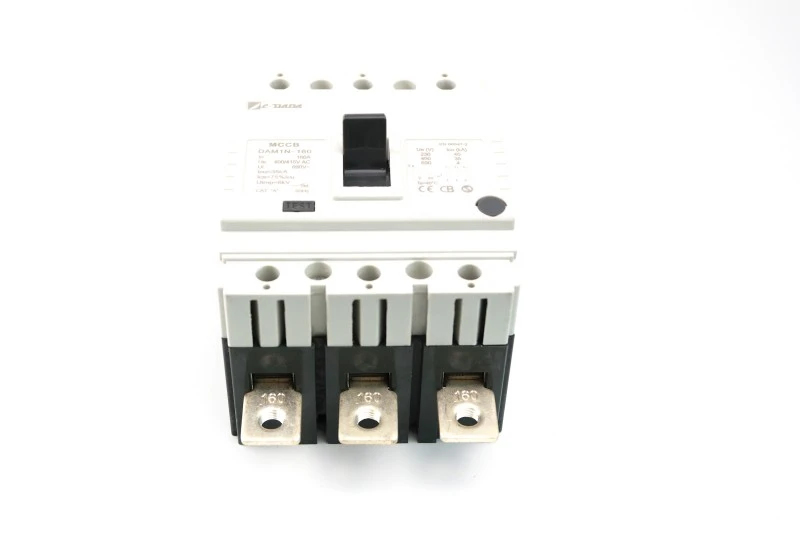

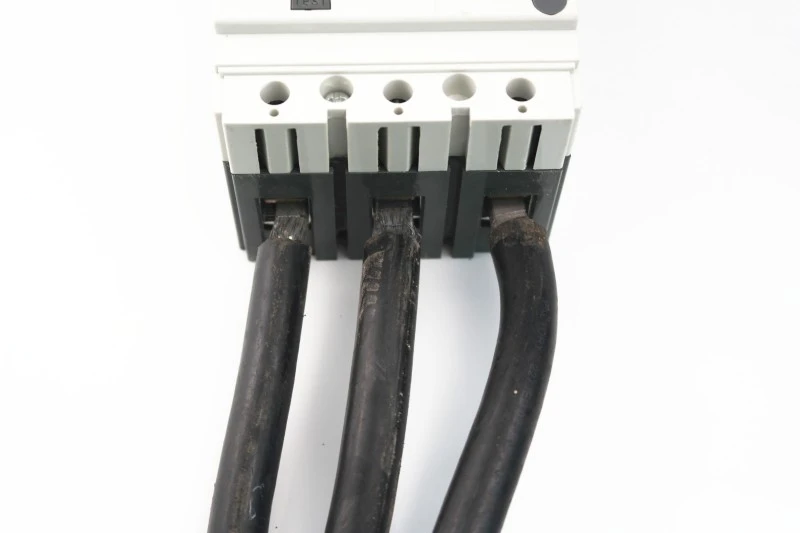

3) Ferbine direkt kabel (photo 3) sûnder gebrûk fan kabel lugs.

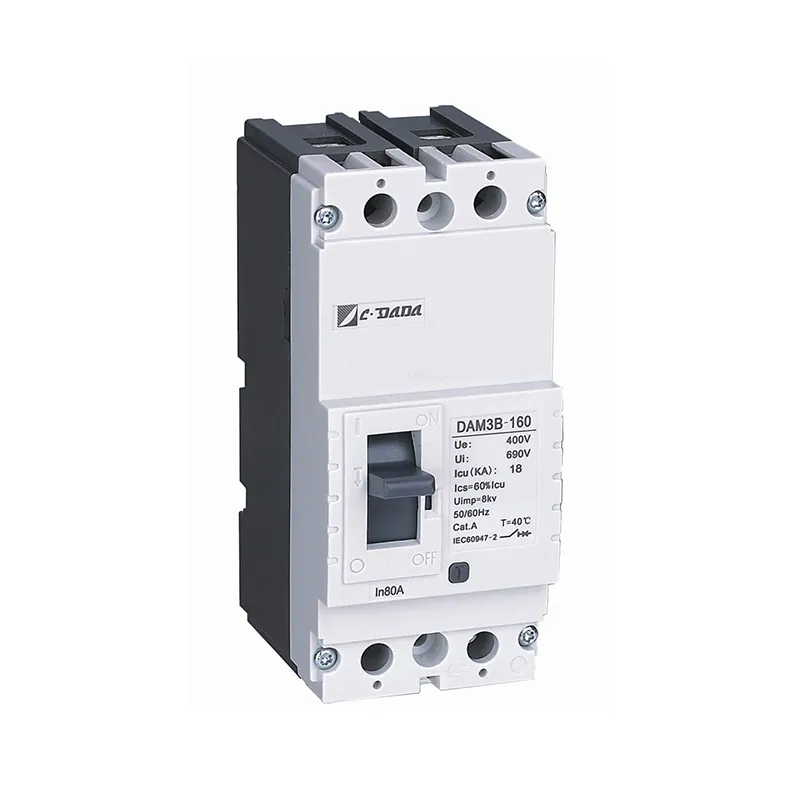

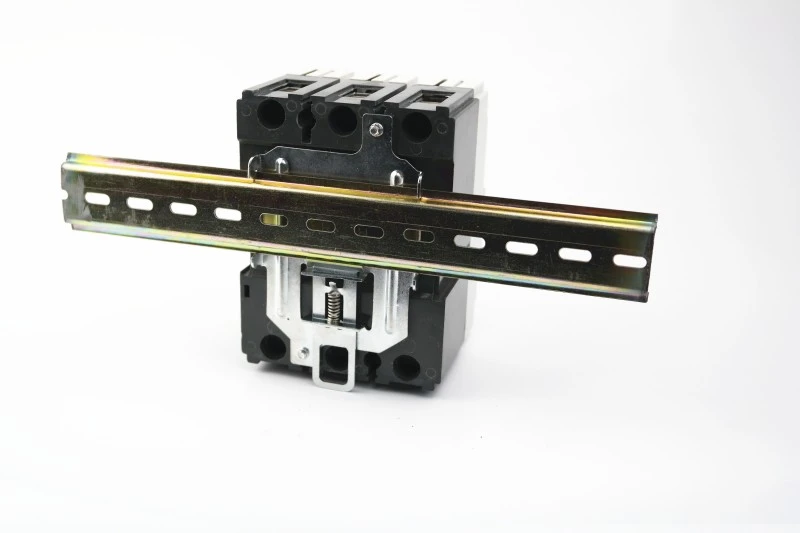

Mei help fan spesjale clamp 125 en 160 ienheden kinne wurde ynstallearre op in DIN-rail.

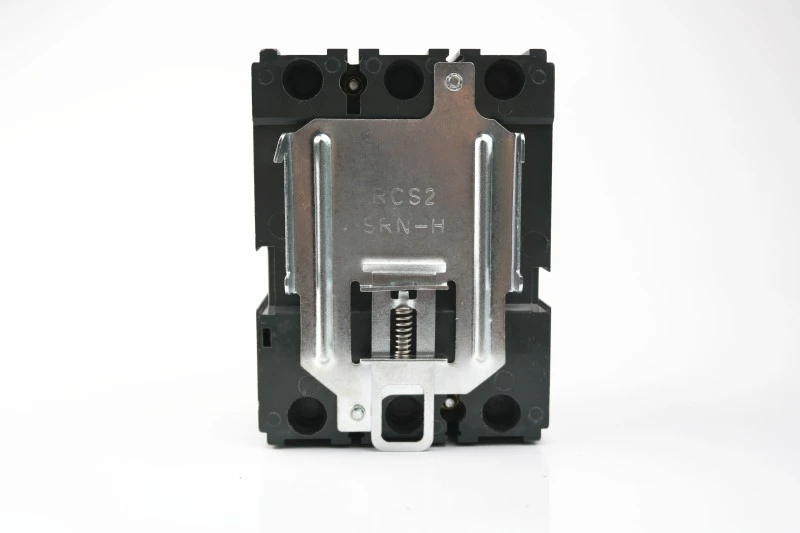

Breaker mei klem

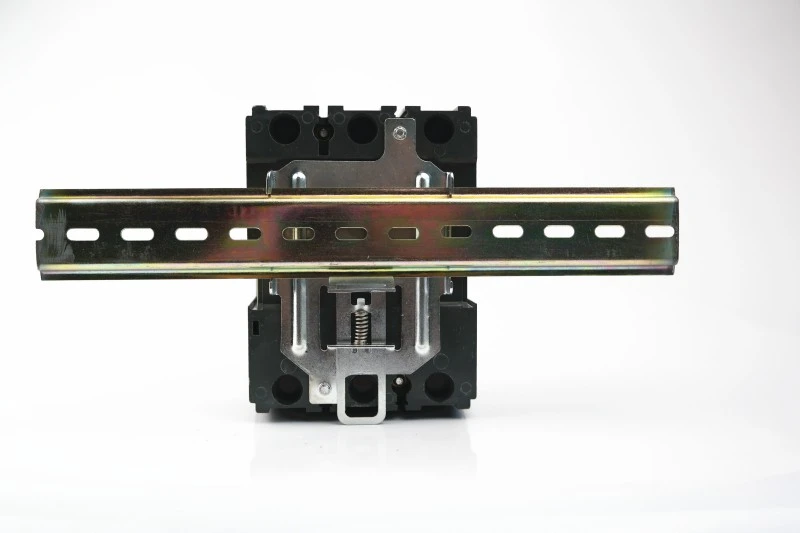

klem mei DIN rail

klem mei DIN rail

★ Romtebesparend ûntwerp:

10–20% lichter en kompakter dan húshâldlike alternativen

Aktiveart lytsere kastmaten → legere materiaal- en ferstjoerkosten

★ User-Friendly Reset:

Dúdlike TRIP-yndikaasje foarkomt blyn opnij sluten

Audible "klik" befêstiget juste meganyske ynset

★ Future-Ready:

Unterstützt plug-in en draw-out kits (foar selekteare modellen)

Kompatibel mei tafoegings foar smart monitoring

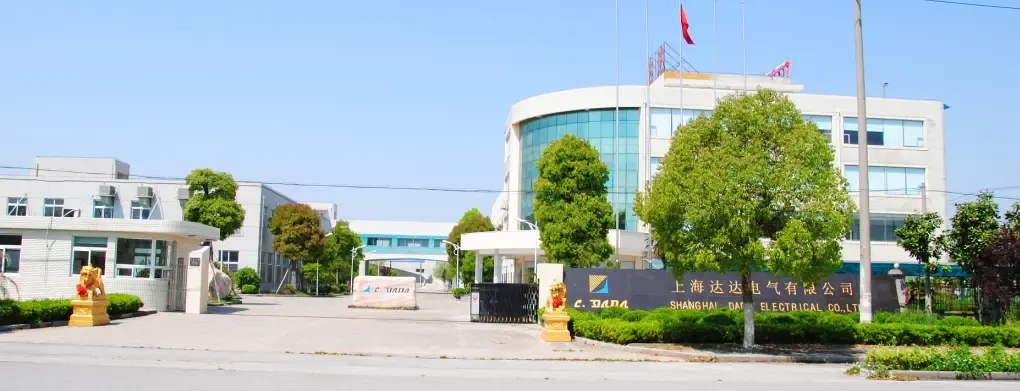

Wêrom kieze CDADA?

1. Wy binne de liedende fabrikant foar 42+ jier. Us bedriuw oprjochte yn 1983, ûntwikkelet heul rap yn 40 jier.

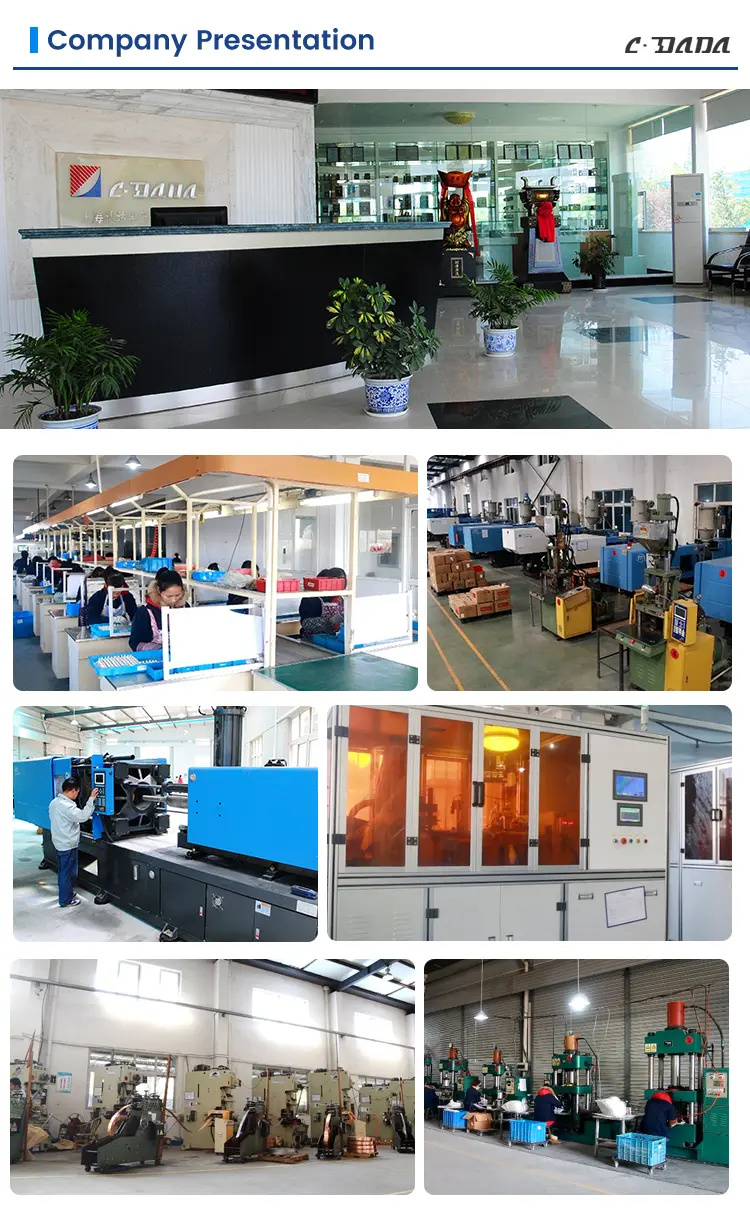

2. De Groep, besteande út 3 fabriken, hat in produksjegebiet fan 52.400m² en hat mear as 500 meiwurkers yn tsjinst. Wy hawwe hast tsien miljoen yuan ynvestearre om ús operaasje út te wreidzjen en ús workshops te ferbetterjen.

3. Fabriek kontrolearre troch INTERTEK, DEKRA & GMC

4. Heechsterkte kartons, palletbeskerming, goed foar eksportferfier op lange ôfstân

Faak stelde fragen (FAQ)

Q1: Kin de DAM1 Fixed Type Molded Case Circuit Breaker wurde monteard op in DIN-rail?

A1: Ja - modellen 125A en 160A kinne wurde ynstalleare op DIN-rails mei de opsjonele spesjale klem. Hegere wurdearrings binne allinich op paniel monteare.

Q2: Hokker sertifikaten hâldt de DAM1-searje?

A2: It is sertifisearre mei CE, CB, ASTA, KEMA, SEMKO, en RoHS, en garandearret neilibjen yn EU, Midden-Easten, Súdeast-Aazje, en fierder.

Q3: Hoe kin ik de breaker weromsette nei in reis?

A3: Ferpleats earst de hendel folslein nei OFF (jo hearre in klik), lûk it dan omheech nei ON. Nea twinge it direkt fan TRIP nei ON.

Q4: Binne helpapparaten kompatibel?

A4: Ja-alarmkontakten, helpkontakten, shunt- / ûnderspanningsreleases, en elektryske operators kinne wurde tafoege sûnder demontage.

Q5: Is de DAM1 geskikt foar it ferfangen fan âldere breakers?

A5: Absolút. De kompakte foetôfdruk lit direkte ferfanging fan legacy MCCB's yn 'e measte panielen tastean - tiidbesparring en upgradekosten.
