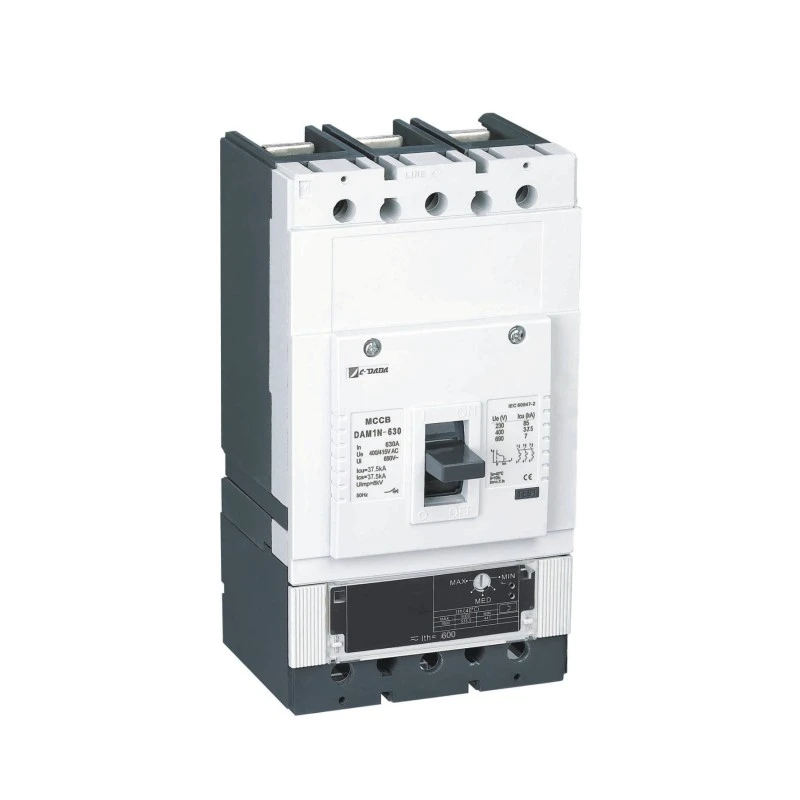

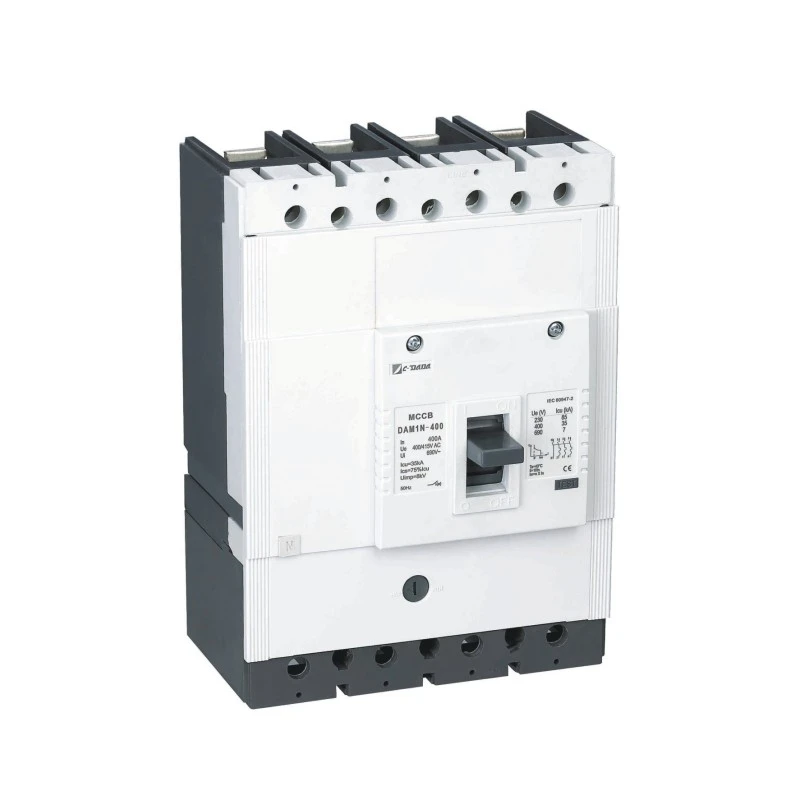

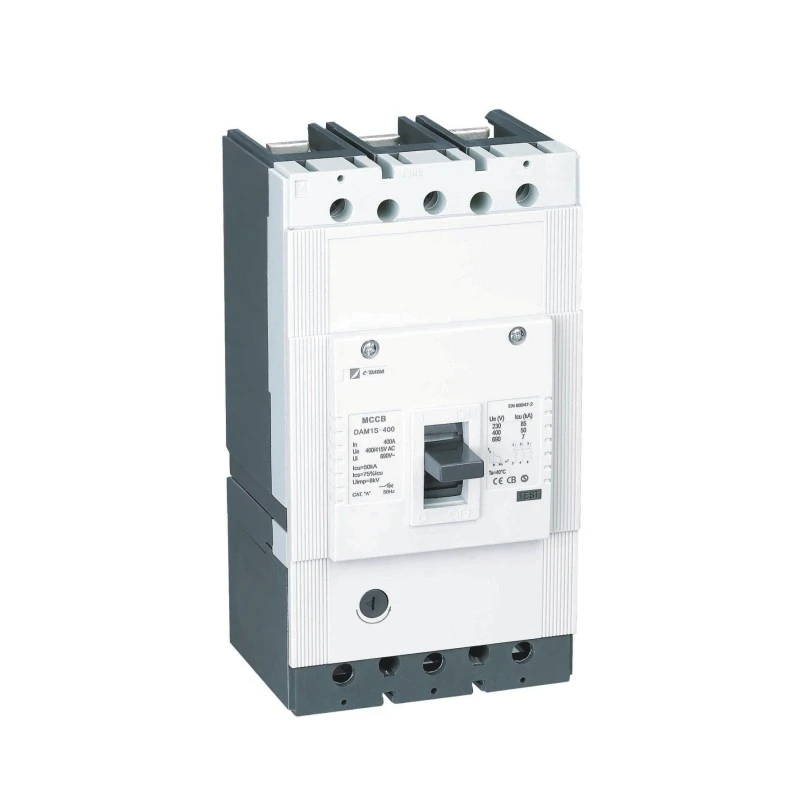

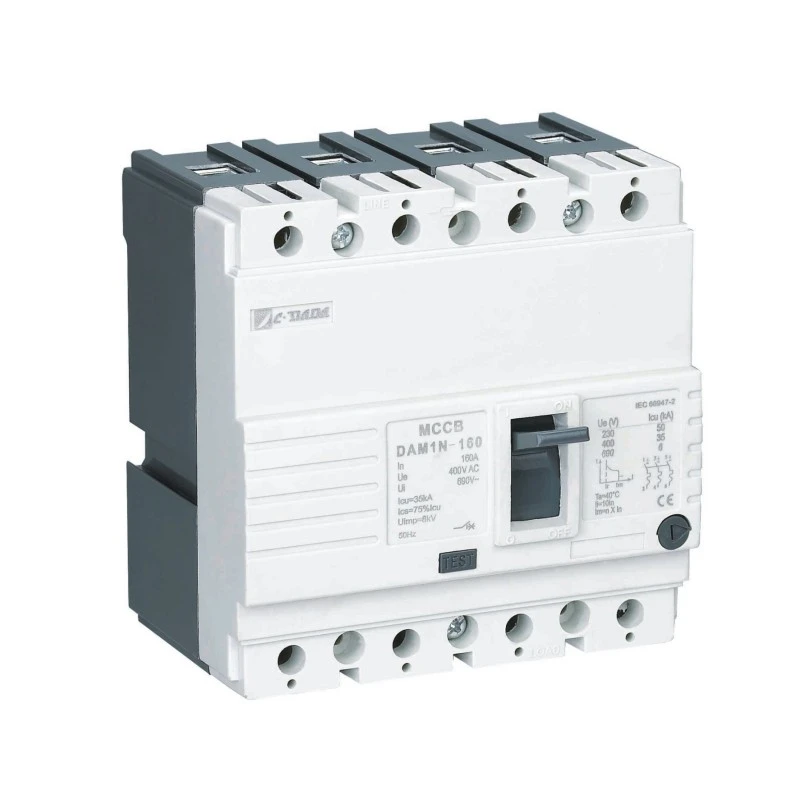

Thermal Adjustable Molded Case Circuit Breaker
Model:DAM1 Series
Untdek de CDADA DAM1 Series Thermal Adjustable Molded Case Circuit Breaker fan it betroubere fabryk, Shanghai DADA Electric-sertifisearre (ASTA, KEMA, CE) en ferstelbere thermyske ynstellings (70-100% In). Ideaal foar sekuere overload beskerming yn yndustriële tapassingen. Beskikber yn 3P / 4P konfiguraasjes oant 1600A by 400V / 415V. Perfekt foar OEM's en bulkkeapers.
De DAM1 Series Thermal Adjustable Molded Case Circuit Breaker troch Shanghai DADA Electric CO., LTD. is ûntworpen om te foldwaan oan noarmen fan wrâldklasse, en soarget foar robúste beskerming tsjin sawol oerlêst as koartslutingsomstannichheden. Mei in ferstelbere termyske ynstelling berik fan 70% oan 100% fan In, dizze breaker kin fine-tuned te passen jo spesifike applikaasje behoeften.
Beskikber yn 3P- en 4P-konfiguraasjes, rated oant 1600A by 400V / 415V, it komt mei globale sertifikaasjes lykas ASTA, KEMA, CE, CB, SEMKO, en RoHS, en garandearje neilibjen oer meardere regio's.
Elektryske parameters fan DAM1 Thermal Adjustable Molded Case Circuit Breaker
|
Thermysk ferstelbere type MCCB (0.7-1) In |
|||||||||
|
Foto |
Model |
koade |
Icu (KA) |
Ics (KA) |
Rated Aktueel - Yn |
Ui(V) |
Ue(V) |
Poal |
Uimp (V) |
|
|

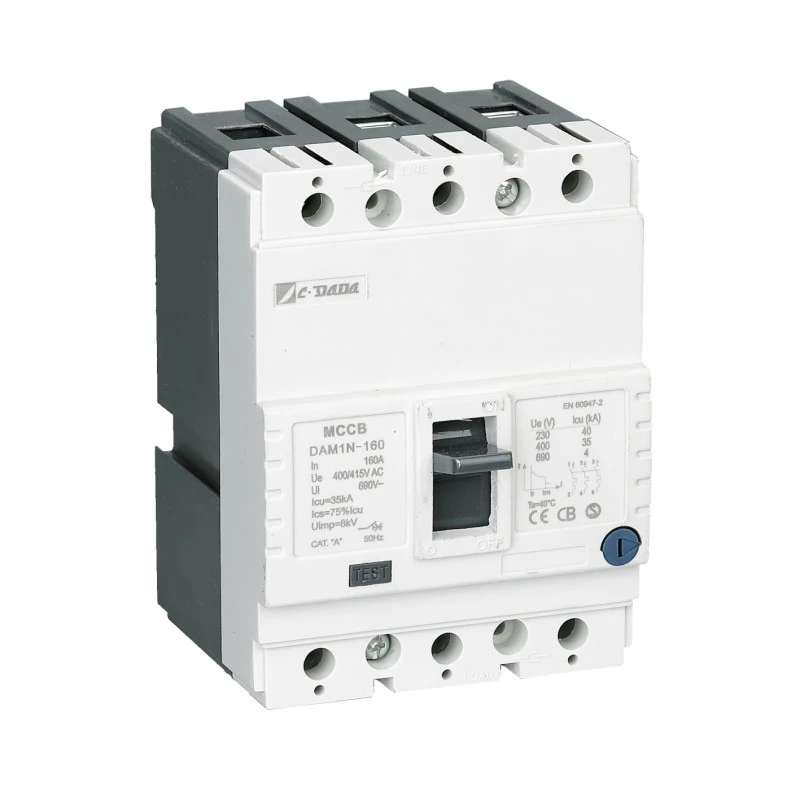

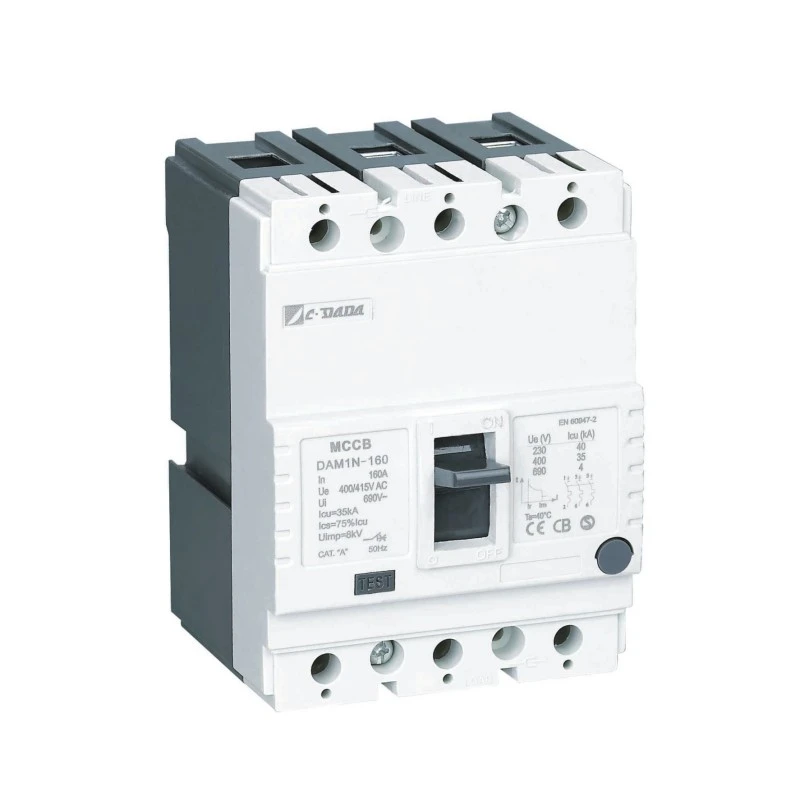

DAM1-160 |
B |
25 |
12.5 |
10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A |
750V |
400/415V |
3P / 4P |
8000 |
|
N |
35 |
26.25 |
|||||||
|
S |
50 |
37.5 |
|||||||
|
|

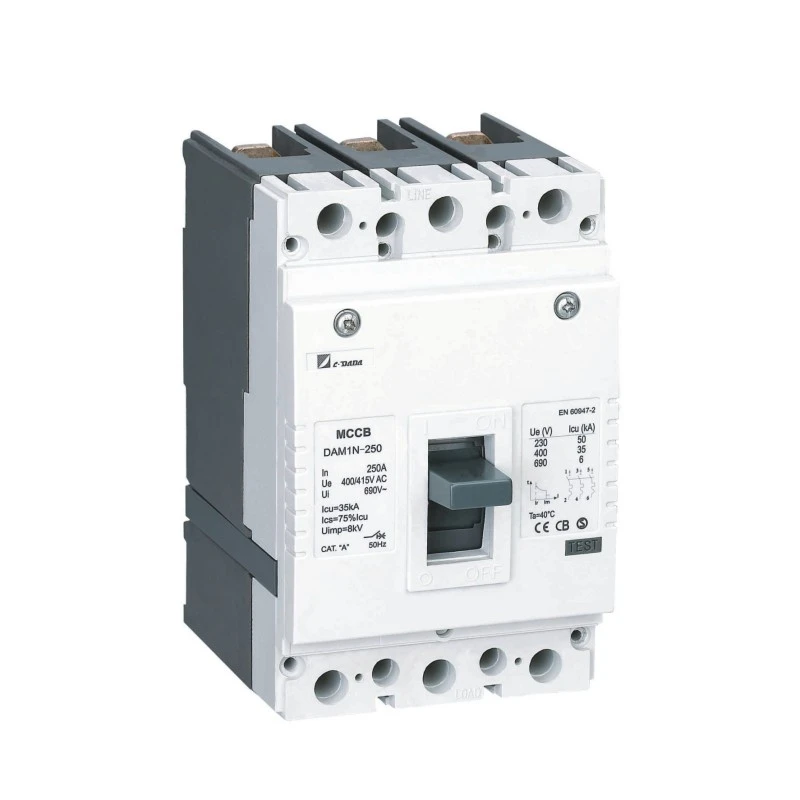

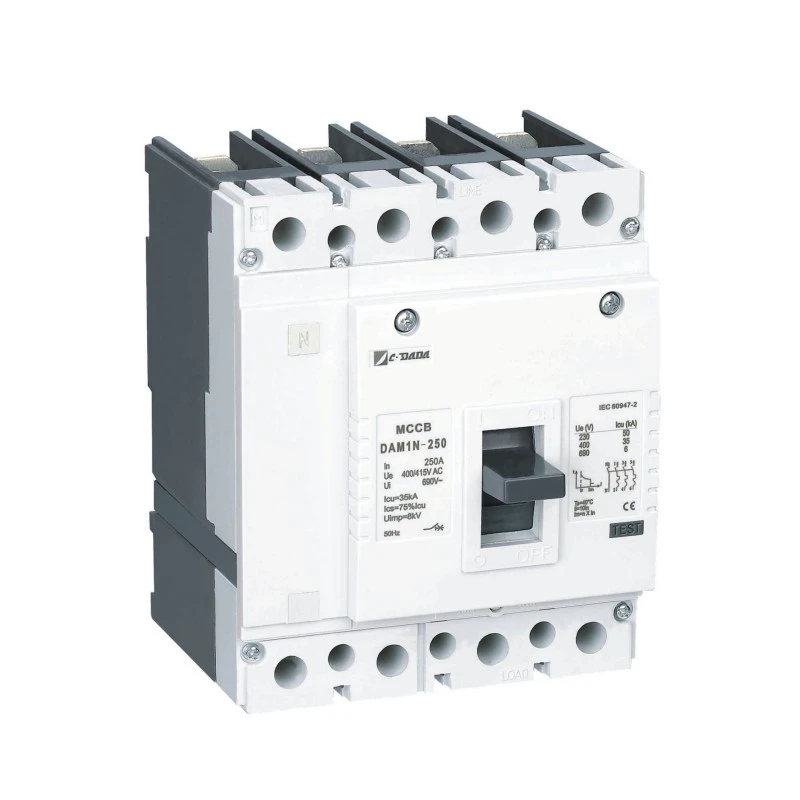

DAM1-250 |
N |
35 |
26.25 |
63 - 80-100-125 - 160(180) - 200(225) - 250(320)A |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
65 |
48.75 |
|||||||
|
G |
85 |
51 |
|||||||
|
|
DAM1-630(400) |
N |
35 |
26.25 |
250 - 315 (350) - 400 - 500 - 630A |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|

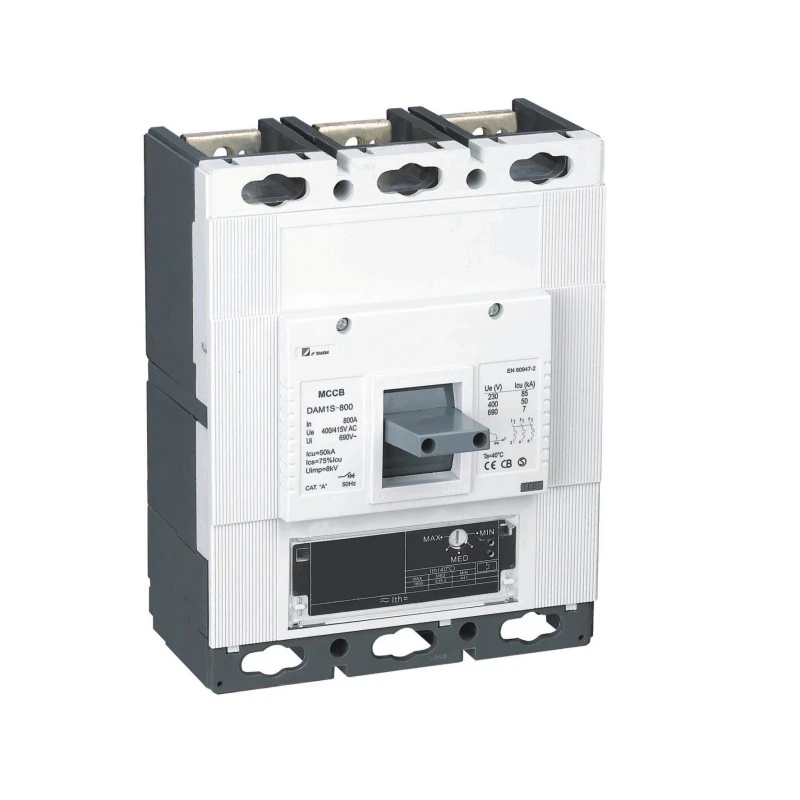

DAM1-800 |
N |
35 |
35 |
400 - 500 - 630 (700) - 800 -1000A |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-1600 |
S |
65 |
50 |
800 -1000 - 1250 - 1600A |
750V |
400V |
3P / 4P |
8000 |
|
H |
85 |
50 |
|||||||
|
G |
100 |
50 |
|||||||
Key Spesifikaasjes
Model: DAM1 Series Thermal Adjustable MCCB
Type: Circuit Breaker (MCCB)
Poalen: 3P / 4P
Rated Voltage (Ue): 400V / 415V AC
Rated hjoeddeistige (yn): 16A - 1600A

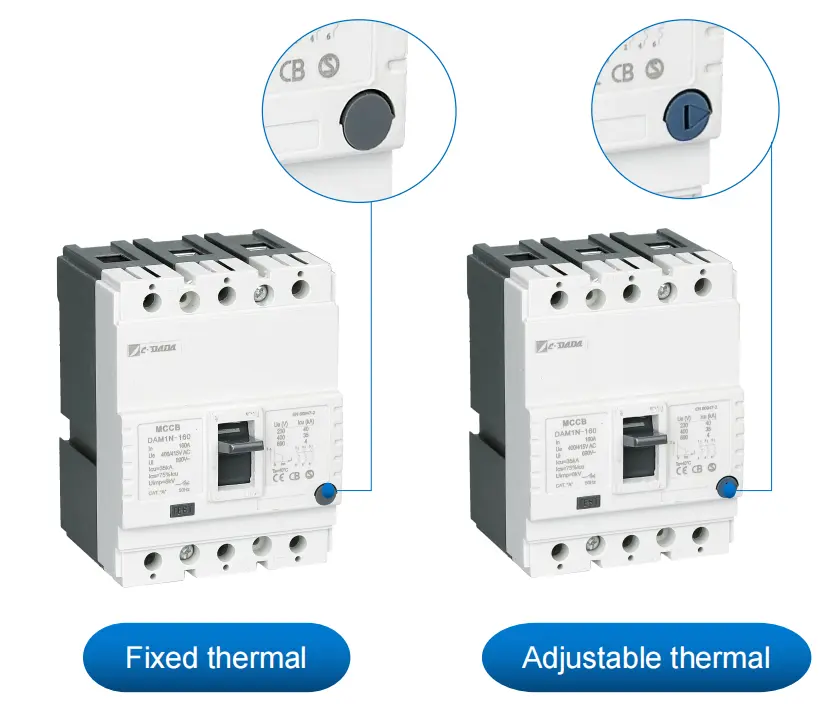

Ferstelbere termyske ynstelling: 70% - 100% In
Sertifikaasjes: ASTA, KEMA, CE, CB, SEMKO, RoHS
Frame maten: 6 frame maten
Oanfoljende funksjes: Push-to-trip knop, aparte haad- en arcing-kontakten
|
MCCB rated hjoeddeistige (IN) |
Thermal Trip Setting Min (0.7 yn) |
Thermal Trip Setting Max (1 yn) |
Ferstelbere berik (0,7-1 yn) |
|
16 |
11.2 |
16 |
11.2–16 |
|
32 |
22.4 |
32 |
22.4–32 |
|
63 |
44.1 |
63 |
44.1–63 |
|
100 |
70 |
100 |
70–100 |
|
250 |
175 |
250 |
175-250 |
|
400 |
280 |
400 |
280-400 |
|
630 |
441 |
630 |
441–630 |
|
800 |
560 |
800 |
560–800 |
|
1250 |
875 |
1250 |
875-1250 |
|
1600 |
1120 |
1600 |
1120-1600 |
Wurkprinsipe & beskermingsmeganisme
★ Thermyske beskerming (oerlêst)
It termyske elemint yn 'e DAM1-searje brûkt in bimetallyske strip dy't bûgt as ferwaarme troch oanhâldende oerstream (> nominearre stroom). Troch it oanpassen fan de termyske ynstelling tusken 70% en 100% fan In, brûkers kinne oanpasse de breaker syn reaksje tiid foar in foarkomme oerlêst reizen wylst garandearjen fan effektive beskerming.★ Push-to-Trip knop
Foar testdoelen lit de push-to-trip-knop manuele tripping fan 'e brekker mooglik meitsje, en ferifiearret syn operasjonele yntegriteit sûnder in feitlike flaterbetingst te hoedzjen.★ Separate Main en Arcing Kontakten
Om duorsumens en prestaasjes te ferbetterjen, hat de DAM1-searje aparte haad- en arcing-kontakten. Dit ûntwerp soarget derfoar dat de wichtichste kontakten wurde beskerme tidens hege-aktuele eveneminten, ferlingje de libbensdoer fan de breaker.
Applikaasje senario
De DAM1 Thermal Adjustable Molded Case Circuit Breaker (MCCB) is ideaal foar in breed oanbod fan tapassingen wêr't sekuere kontrôle oer overloadbeskerming essensjeel is. Dizze omfetsje:
★ Yndustriële planten: It garandearjen fan stabile operaasje yn stielmûnen, gemyske planten en oaljeplatfoarms.
★ Kommersjele gebouwen: Beskermjen fan elektryske systemen yn winkelsintrum, kantoargebouwen en hotels.
★ Utilities: Betrouwbare distribúsje yn substations en macht grids.
★ Data Centers: Behâld fan uptime yn krityske IT-ynfrastruktuer.
Wêrom kieze CDADA?
1. Wy hawwe profesjonele R & D team, hawwe standert ûntwikkeling proses. Kin poerbêste oanpaste tsjinst leverje.

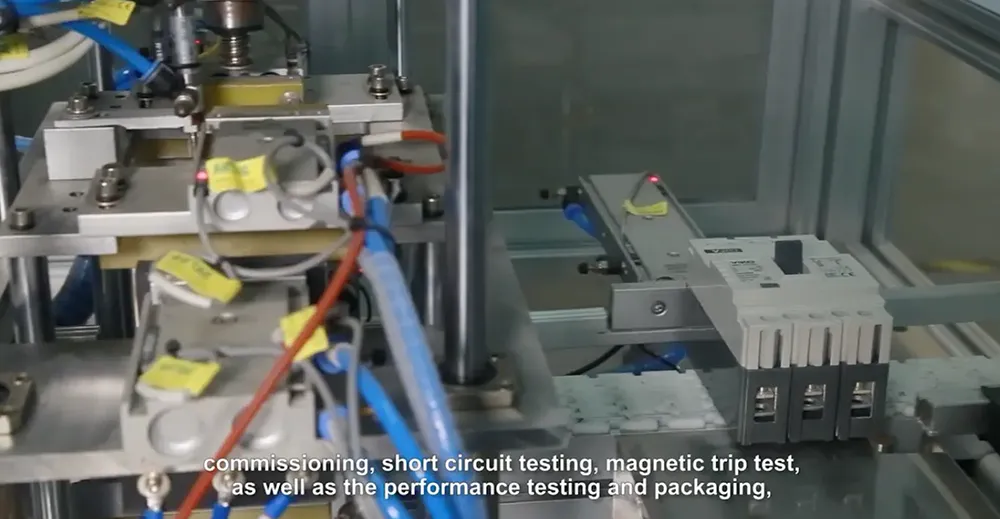

2. Wy produsearje circuit breaker troch automatyske produksje line, No, wy hawwe 6 automatyske produksje linen. En deistige kapasiteit is mear as 1000pcs.

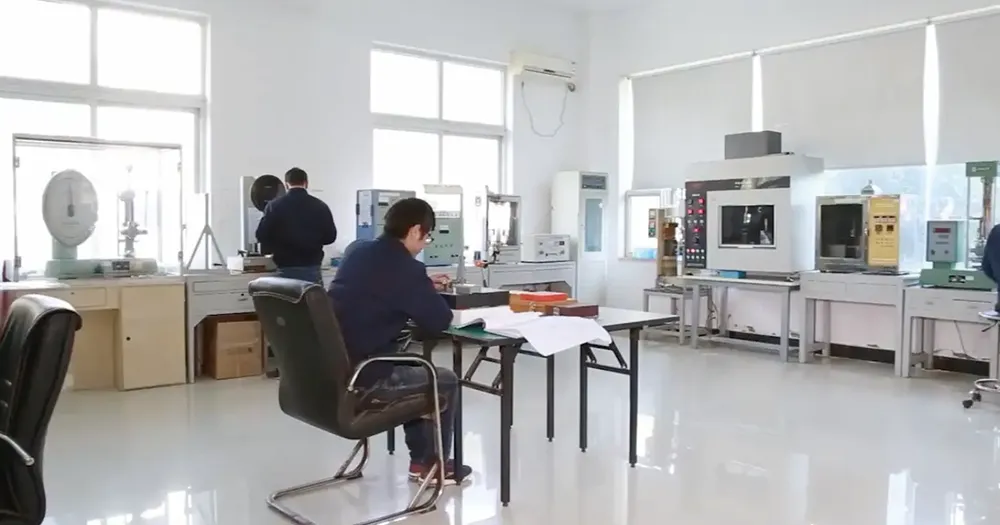

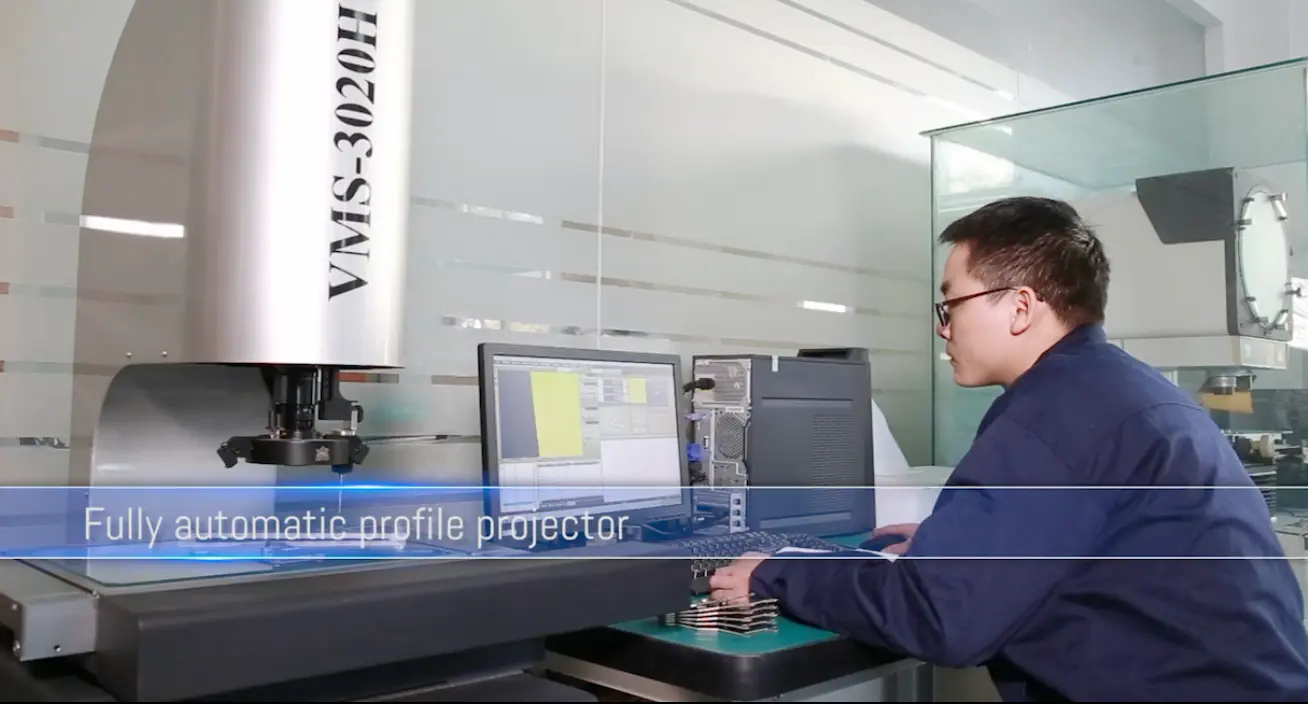

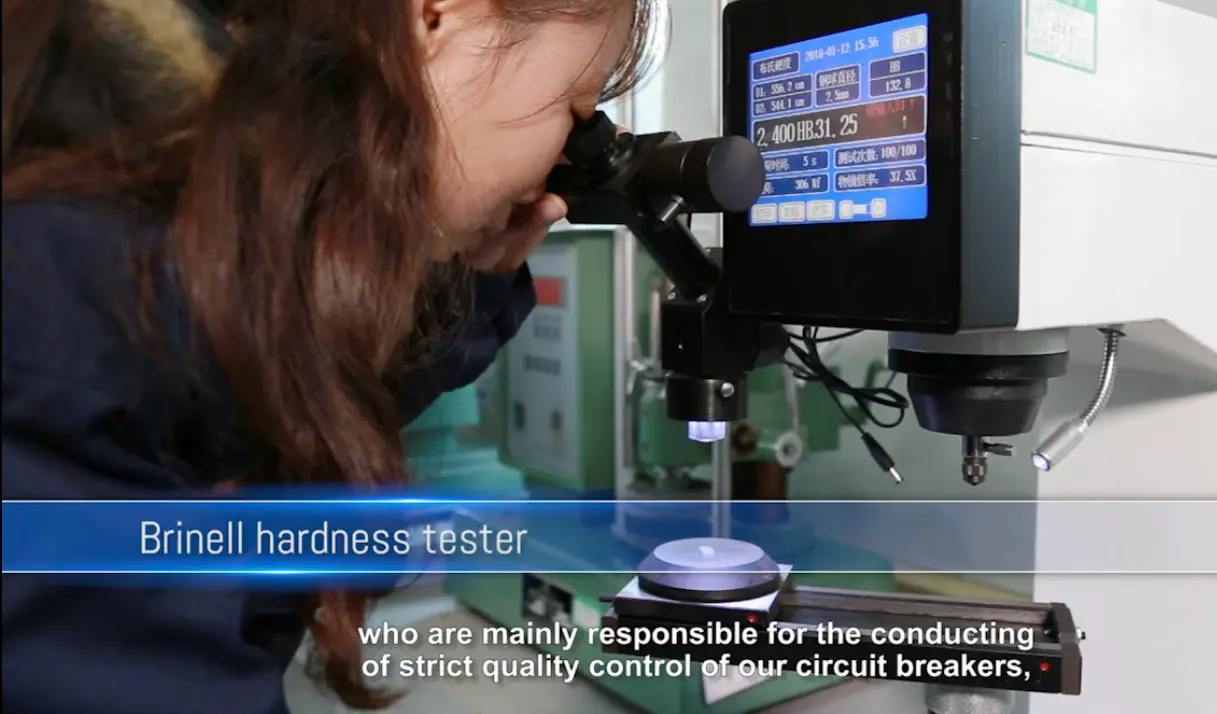

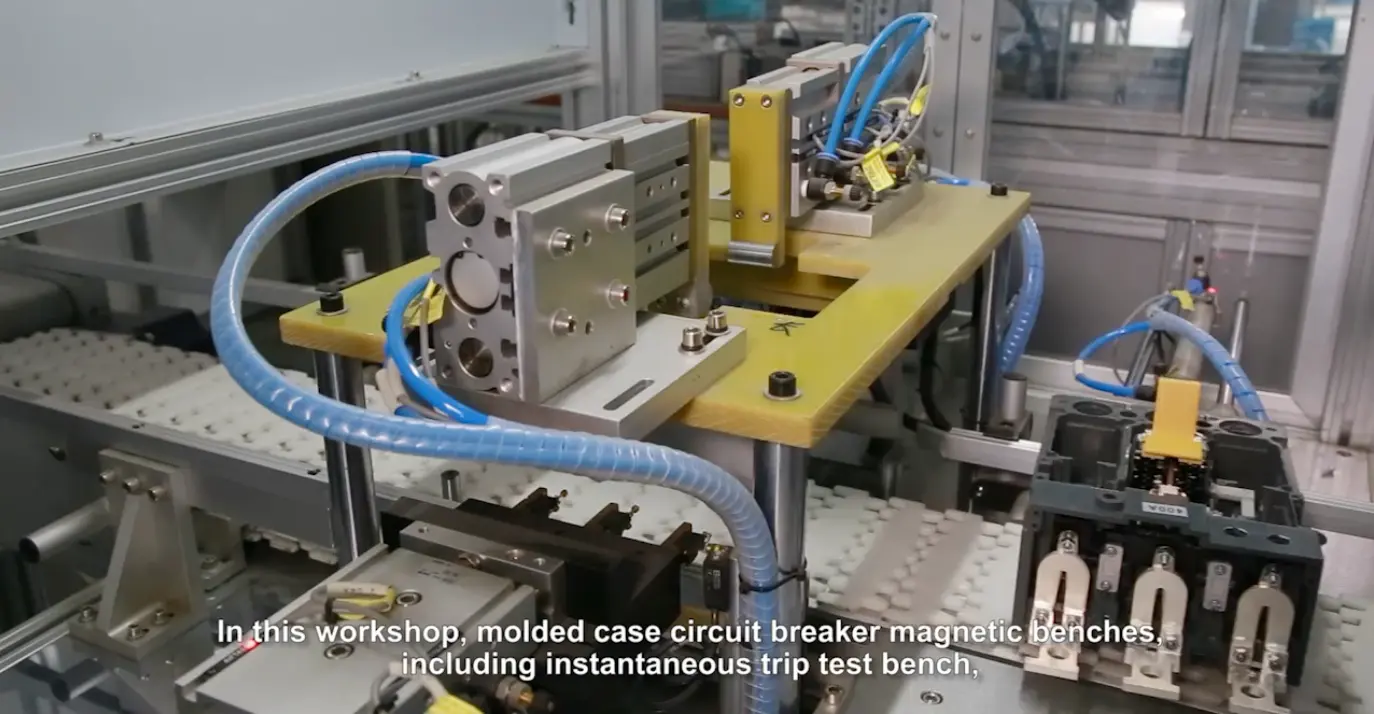

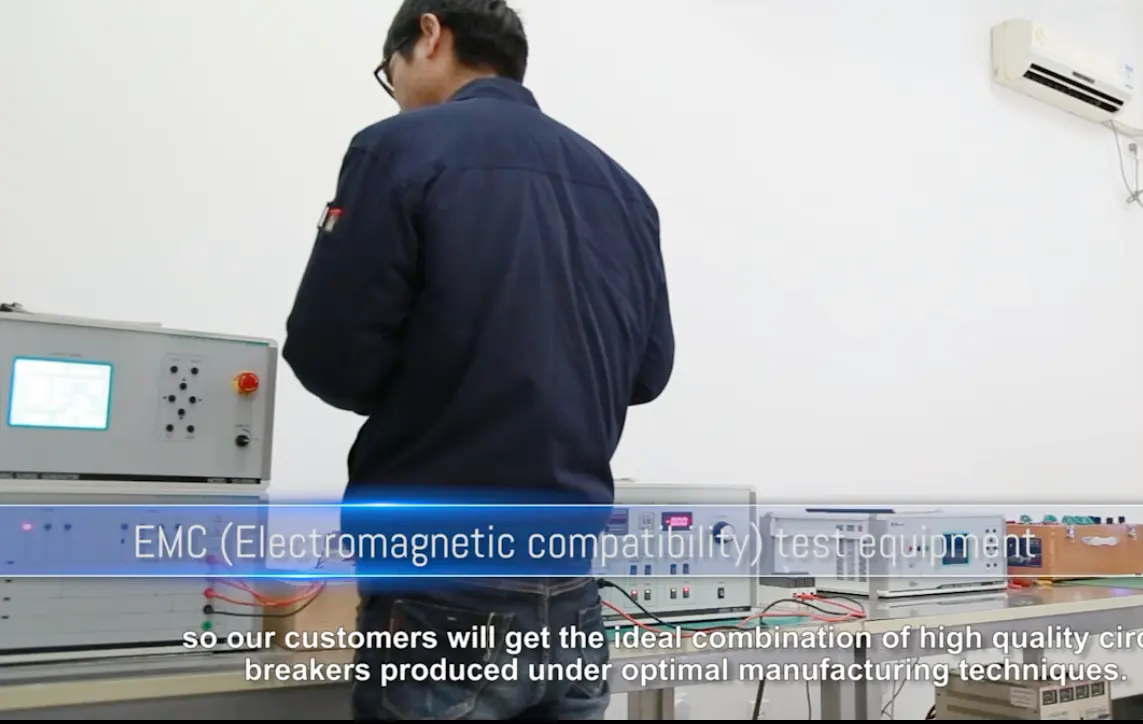

3. Wy hawwe folslein funksjoneel laboratoarium, ús laboratoarium kin laboratoarium tsjûge, wy kinne thermyske lading, magnetyske en trippinglimyt, meganismelibben, EMC yn ús laboratoarium dwaan.
4. CB, CE, SEMKO, KEMA, ASTA, ROHS, SASO, CCC global krigen hawwe
FAQs
Q1: Wat is it ferstelbere termyske ynstellingsberik foar de DAM1 MCCB?
A1: De termyske ynstelling op 'e DAM1-searje kin oanpast wurde tusken 70% en 100% fan In, wêrtroch sekuere kontrôle oer overloadbeskerming mooglik is.
Q2: Kin de DAM1 Thermal Adjustable Molded Case Circuit Breaker brûkt wurde yn sawol 3-poal as 4-poal konfiguraasjes?
A2: Ja, de DAM1-searje is te krijen yn sawol 3P- as 4P-konfiguraasjes, wêrtroch it geskikt is foar ferskate tapassingen.
Q3: Komt de DAM1 MCCB mei ekstra funksjes foar testen of ûnderhâld?
A3: Ja, de DAM1-searje omfettet in push-to-trip-knop foar maklike testen en ferifikaasje fan 'e funksjonaliteit fan' e breaker sûnder in flaterbetingst te yndusearjen.
Q4: Hoe behannelet de DAM1 MCCB koartslutingen?
A4: De DAM1-searje omfettet in magnetysk tripmeganisme dat instantane beskerming biedt tsjin koartslutingen, en soarget foar rappe ôfsluting fan foutstromen.
Q5: Binne d'r aksessoires beskikber foar de DAM1 MCCB?
A5: Ja, in breed oanbod fan aksessoires is beskikber, ynklusyf alarmkontakten, helpkontakten, undervoltage releases, en elektryske bestjoeringsmeganismen, it ferbetterjen fan de fleksibiliteit en funksjonaliteit fan 'e breaker. Hot Tags: Thermysk ferstelbere foarme kast Circuit Breaker, Sina, fabrikant, leveransier, fabryk
