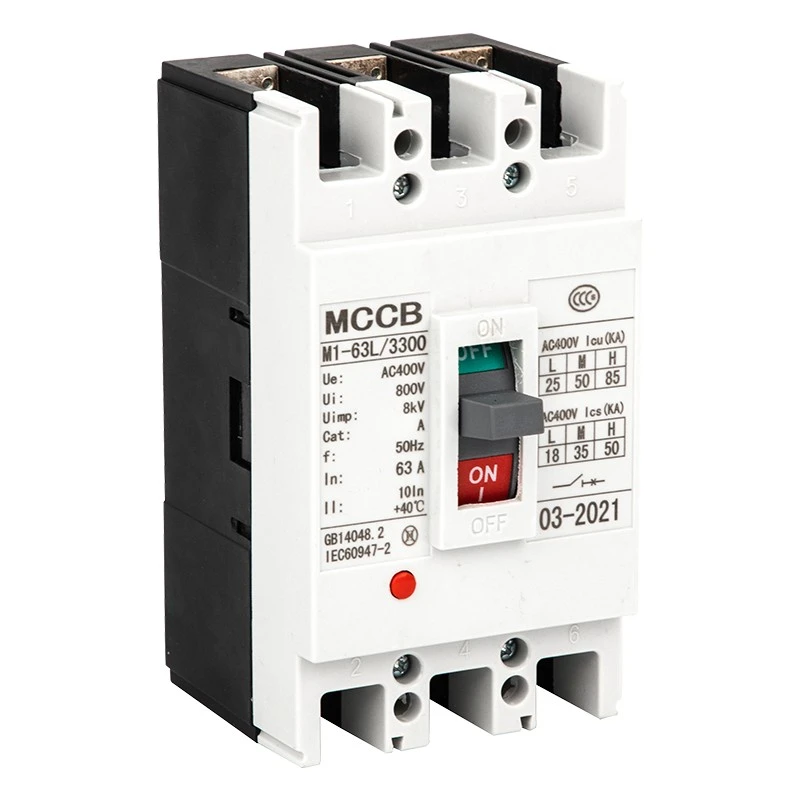

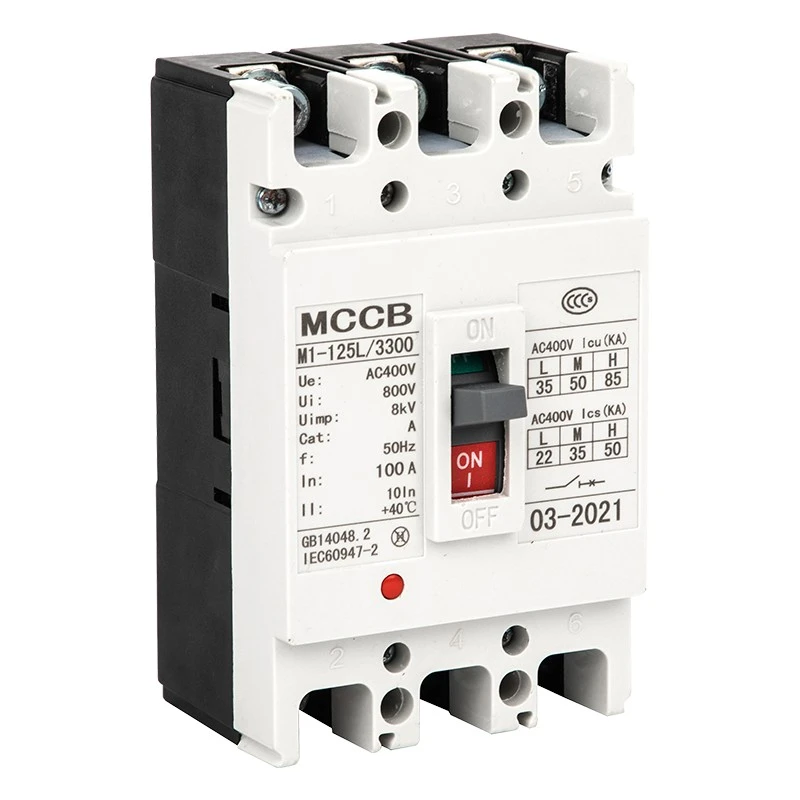

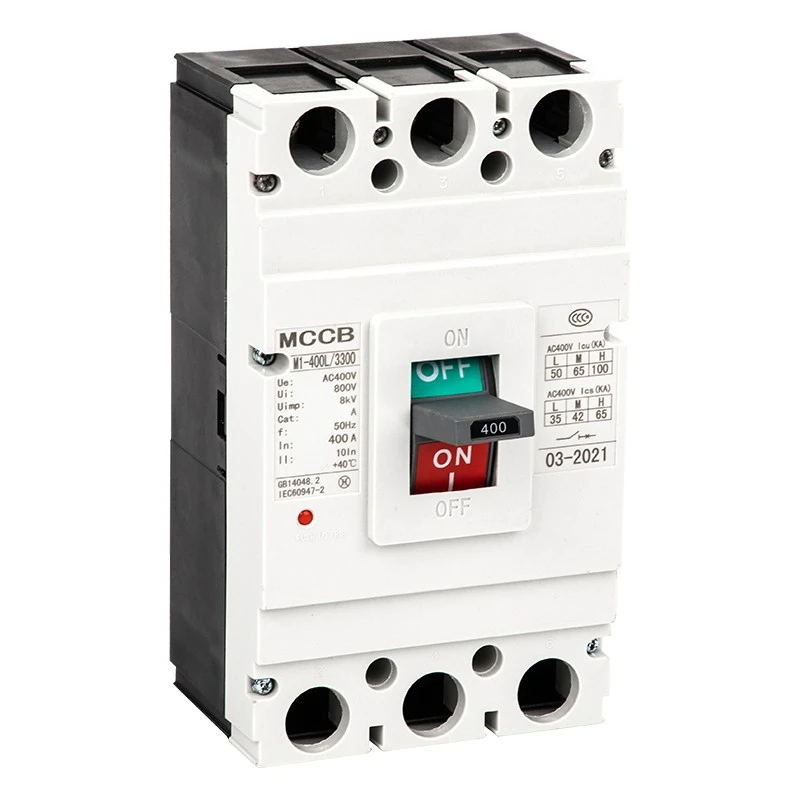

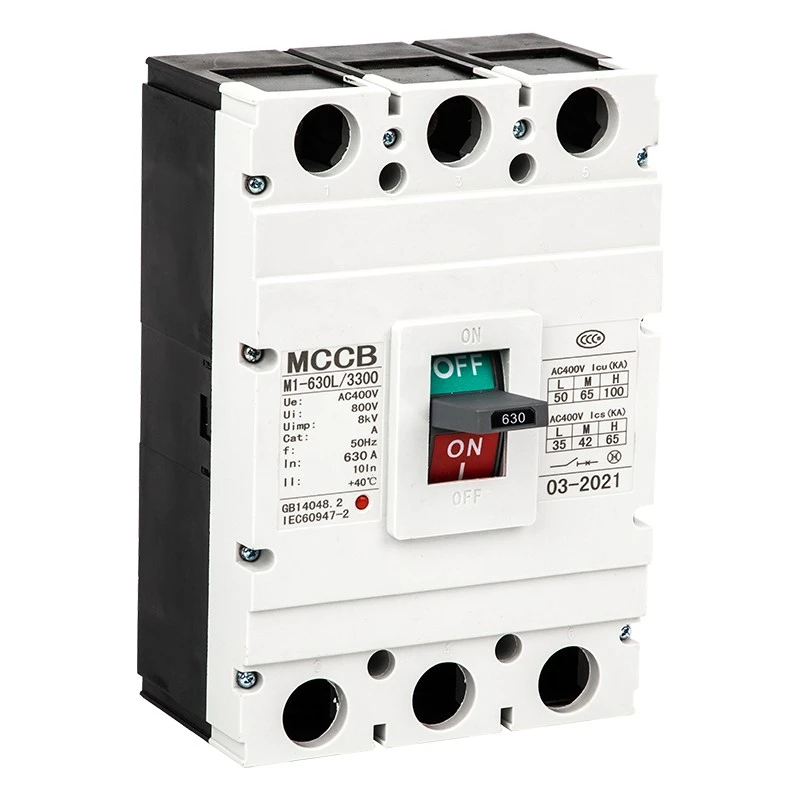

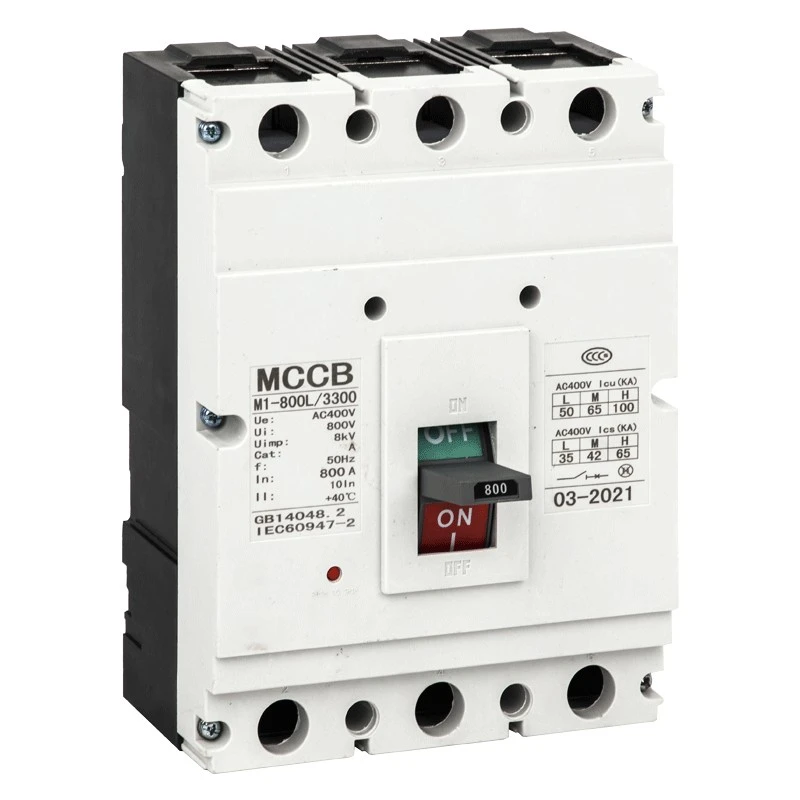

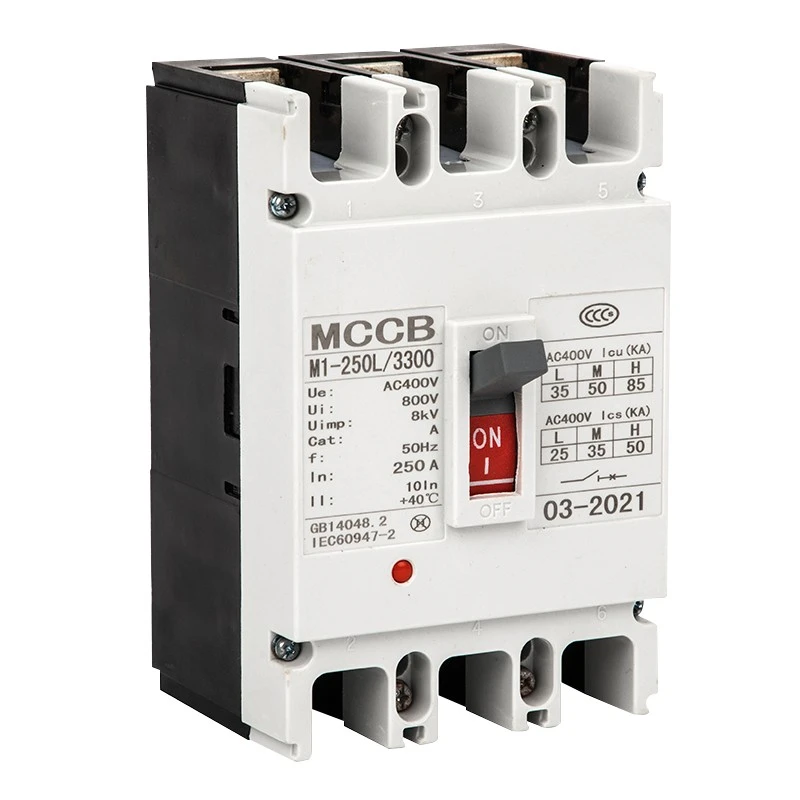

CM1 Molded Case Circuit Breaker

Dizze DAM2 (CM1) rige CM1 Molded Case Circuit Breaker is in hege-optreden leechspanning beskerming apparaat produsearre troch Shanghai DADA Electric Co., Ltd., in betroubere fabrikant en leveransier yn Sina. Mei nominale isolaasjespanning oant 800V, nominale wurkspanning 400V / 690V, en nominale stroom fan 63A oant 1600A, wurdt it in protte brûkt foar machtferdieling, circuitbeskerming, motorkontrôle en selden wikseljen.

Dizze searje stipet fertikale en horizontale ynstallaasje, foldocht oan IEC60947-2-standert, en leveret folsleine beskerming foar oerbelêsting, koartsluting en ûnderspanning foar machtapparatuer.

Produkt Features

★ Rated isolaasje voltage: 800V; Wurkspanning: 400V / 690V

★ Stromberik: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Breaking kapasiteit: L standert, M medium, H hege breaking type

★ Thermal-magnetyske en elektromagnetyske dual release modes

★ Fertikale / horizontale ynstallaasje, geskikt foar isolaasje gebrûk

★ Wide ambient temperatuer berik: -5 ℃ ~ + 40 ℃

★ Hichte ≤2000m, fersmoargingsgraad 3

Applikaasjes

CDADA CM1 Molded Case Circuit Breaker wurdt breed tapast yn yndustriële en boargerlike macht distribúsjesystemen, ynklusyf fabriken, gebouwen, datasintra, macht stasjons, ynfrastruktuer, meganyske apparatuer, en macht distribúsje kasten. It wurdt ek brûkt foar motorbeskerming, circuitkonverzje, en feilige stroomfoarsjenning yn bou, metallurgy, petrochemyske en oare yndustry.

Technyske parameters

★ Noarmen: IEC60947-2, GB14048.2

★ Frekwinsje: AC 50Hz / 60Hz

★ Poal: 1P,2P, 3P, 4P

★ Release: Thermysk-magnetysk (dûbel), elektromagnetysk (direkt)

★ Instantaneous ynstelling: Distribúsje type 10In ± 20%; Motortype 12In ± 20%

★ Ynstallaasje: Front wiring, efterste wiring, plug-in type

★ Operaasje: Hânlieding, elektryske bestjoeringsmeganisme

Outline & ynstallaasje Ofmjittings

Us CM1 MCCB leveret folsleine diminsjegegevens foar 63A–1600A-modellen, ynklusyf bedrading foar foar, bedrading efter en plug-in type. Ferskillende frame maten (63/100/225/400/630/800/1250/1600) hawwe matched H, H1, H2 ôfmjittings foar standert kabinet ynstallaasje. Hânlieding en elektryske bestjoeringsmeganisme hichte is ek standerdisearre foar maklike gearkomste.

Accessoires & funksjes

Ynterne Accessories

★ Shunt frijlitting: 70% -110% rated spanning foar betrouber tripping

★ Under-voltage release: 35% -70% voltage drop foar automatyske beskerming

★ Auxiliary kontakt & alarm kontakt: Signal feedback en fout alarm

★ Pre-paid meter tawijd release: Fertraging tripping 0,5–2s

Eksterne Accessories

★ Hânlieding bestjoeringssysteem meganisme

★ Elektryske (motor) bestjoeringssysteem meganisme

★ Fase separators, mounting screws, busbars kits

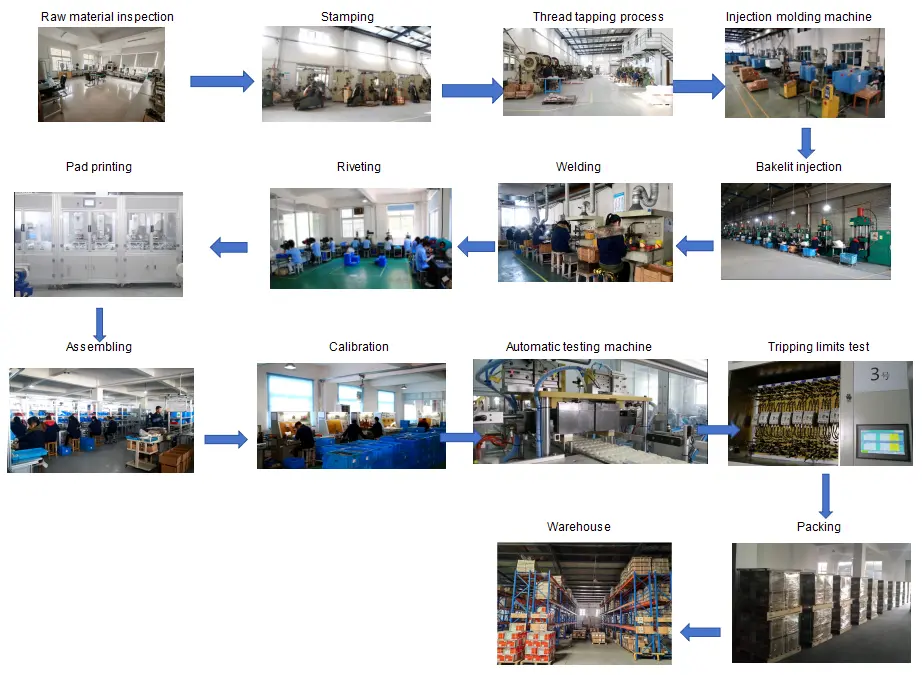

Quality Control Flow

Ynspeksje fan grûnstoffen → Produksjeferwurking → Montageline → Tripkarakteristike test → Temperatuerferhegingstest → Koarteslutingstest → Ferâlderingstest → Uterlik en dimensjekontrôle → Ferpakking → Finale ynspeksje foar ferstjoeren

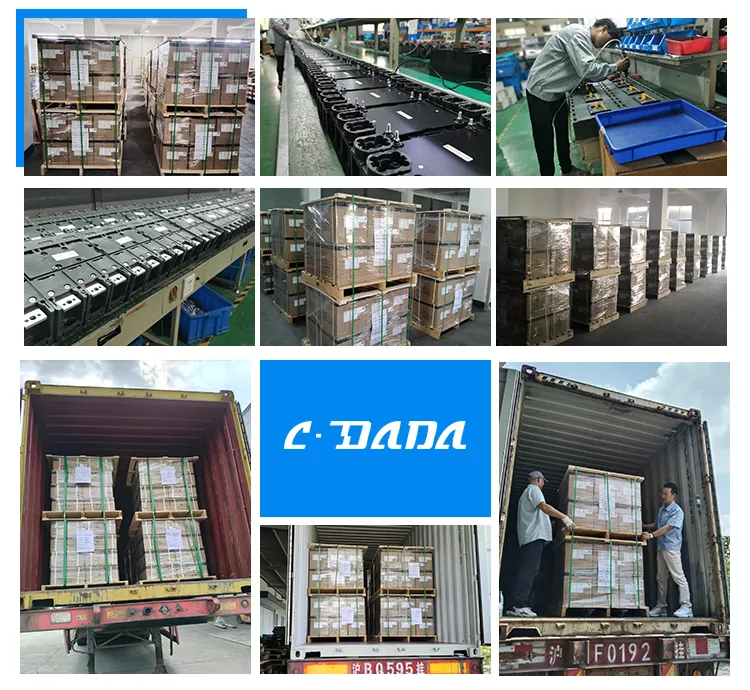

Packaging & Shipping

★ Standert eksportkarton + houten pallet foar feilich ferfier

★ Label: model, hjoeddeistige, pole, kwantiteit, sertifikaat

★ Geskikt foar see, loft en lân logistyk

Certifications

IEC60947-2, GB14048.2, CE, CB, ROHS en oare ynternasjonale goedkarring.

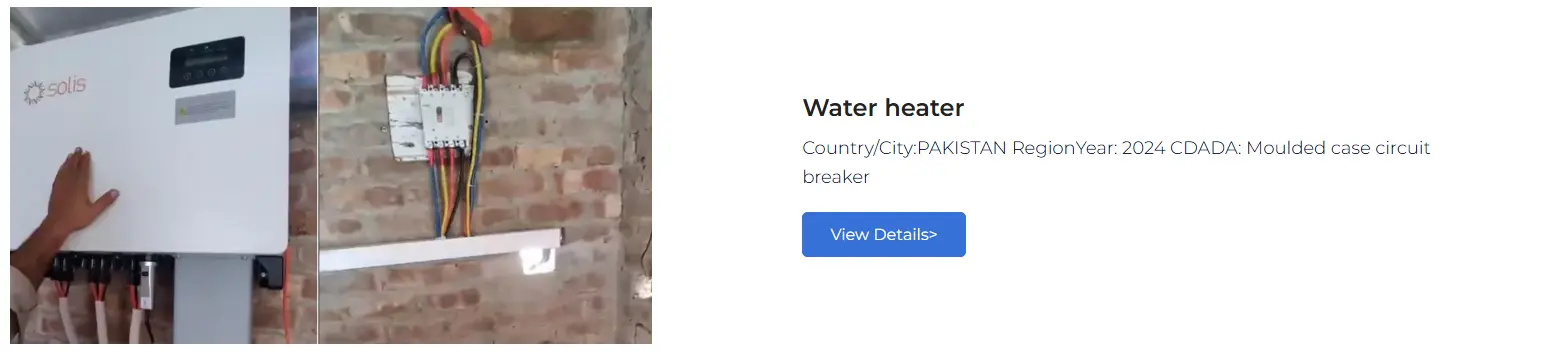

Klant Gearwurking Cases

CDADA DAM2 rige MCCB is levere oan globale klanten, ynklusyf macht distribúsje systeem integrators, yndustriële apparatuer fabrikanten, switchgear fabriken, bou oannimmers en OEM merken yn Europa, Súdeast-Aazje, Midden-Easten, Afrika en Súd-Amearika. Wy leverje stabile bulk oanbod en oanpaste oplossingen foar partners op lange termyn.
