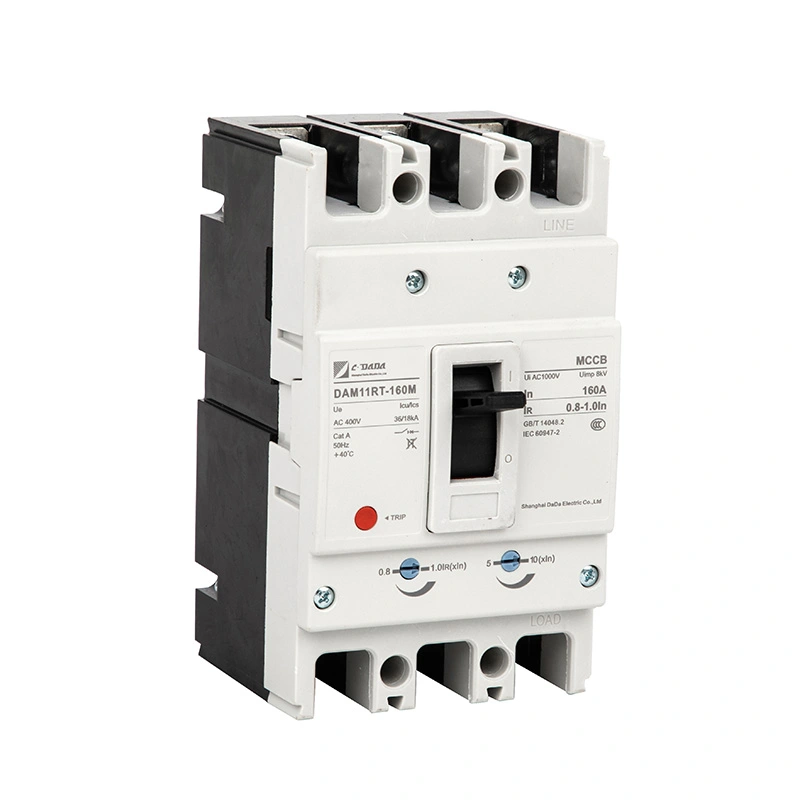

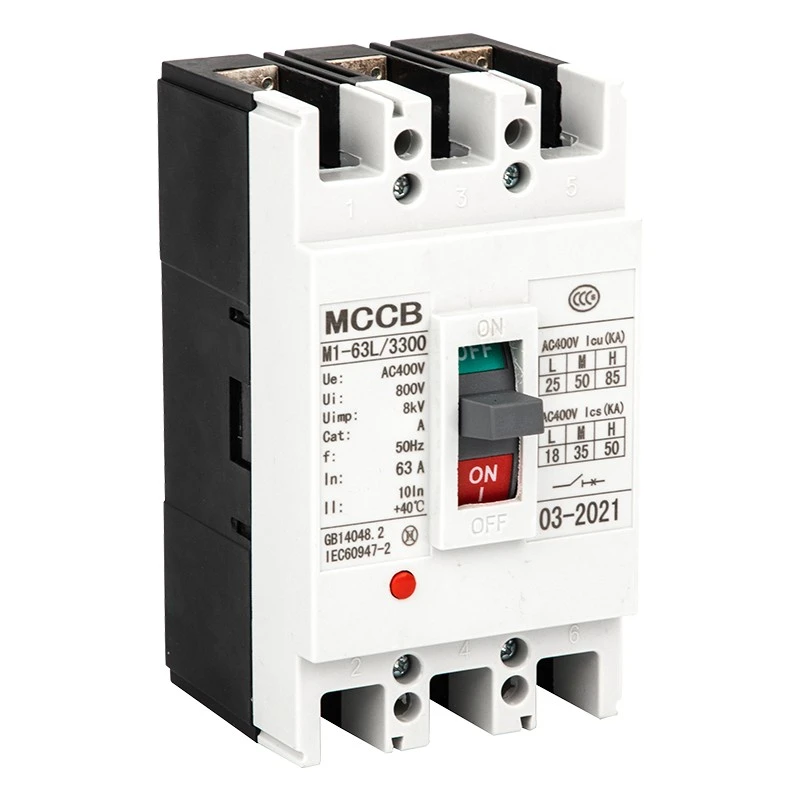

Wat is it wurkprinsipe fan in circuit breaker?

It wurkprinsipe fan acircuit breakerdraait om de kearnlogika fan tafersjoch, oardiel en útfiering. Troch syn ynboude tripping meganisme en arc-extinguishing systeem, it berikt normale circuit ferbining en disconnection kontrôle en rappe ûnderbrekking fan defect circuits. Spesifyk kin it wurde ferdield yn normale bestjoeringsmodus en foutbeskermingsmodus. It arc-extinguishing systeem is in krúsjale helpmeganisme dat soarget foar betrouber tripping.

As in sirkwy fouten ûnderfynt lykas oerbelêsting, koartsluting of ûnderspanning, triggert de ynboude trip-ienheid it beskoattelmeganisme om te ûntsluten, wêrtroch automatysk tripping wurdt berikt. Ferskillende fouten oerienkomme mei ferskate trippingprinsipes:

Overload Protection (Thermal Tripping Principle)

Kearnkomponint: Bimetaal strip (makke fan twa metalen blêden mei signifikant ferskillende koeffizienten fan termyske útwreiding yninoar drukke).

Wurklogika: As it sirkwy oerbelaste is, giet de stroom kontinu boppe de nominale wearde, wêrtroch't de bimetallyske strip bûge en ferfoarme troch waarmte. As de deformaasje in drompel berikt, triuwt it it beskoattelmeganisme om te ûntsluten, en it bewegende kontakt brekt it circuit ûnder de aksje fan in maitiid.

Features: Fertrage aksje; koarte-termyn overloads (lykas motor start) sil net trigger tripping, foarkommen fan falske tripping.

Koarteslutingsbeskerming (elektromagnetysk trippingprinsipe)

Core Component: elektromagnetyske coil (wûn om in izeren kearn).

Operating Logic: As in koartsluting optreedt, rint de stroom daliks ta tsientallen of sels hûnderten kearen de nominearre wearde. De elektromagnetyske spoel genereart in sterke elektromagnetyske krêft, dy't de izeren kearn oanlûkt om it beskoattelmeganisme te slaan, it sirkwy direkt te ûntsluten.

Funksjes: Snelle aksje op millisekondennivo, yn steat om it circuit yn in ekstreem koarte tiid ôf te snijen, bôgebrânen oan apparatuer te foarkommen of brân te feroarsaakjen.

Underspanning / Loss-of-Voltage Protection (Undervoltage Tripping Principle)

Core Component: Undervoltage trip coil, parallel ferbûn yn it circuit te kontrolearjen spanning.

Operating Logic: As de spanning sakket ûnder likernôch 70% fan 'e rated wearde of is folslein ferlern, de elektromagnetyske krêft fan' e trip coil ferdwynt, en de izeren kearn, ûnder de aksje fan 'e maitiid, triggers it beskoatteljen meganisme te ûntsluten, ôfsnien fan it circuit.

Funksje: Foarkomt apparatuer fan abnormale wurking en skea ûnder lege spanning, en foarkomt de feiligens gefaar feroarsake troch hommelse opstarten fan apparatuer as macht wurdt restaurearre.

Lekbeskerming (prinsipe foar beskerming fan reststrom)

Core Component: Nul-sekwinsje hjoeddeistige transformator.

Operating Logic: Under normale omstannichheden binne de streamingen yn 'e faze en neutrale rigels gelyk yn grutte en tsjinoerstelde yn rjochting. De magnetyske flux yn 'e transformatorkearn annulearret inoar, wat resulteart yn gjin yndusearre stroomútfier. As lekkage optreedt (lykas elektryske skok), giet wat stroom ferlern troch de grûn, wêrtroch in ûnbalâns yn de twa-fase streamingen feroarsaket. De transformator genereart in induced sinjaal, trigger de trip unit.

Funksjes: Lege bestjoeringsdrompel (gewoanlik 30mA), prioritearje persoanlike feiligens.
