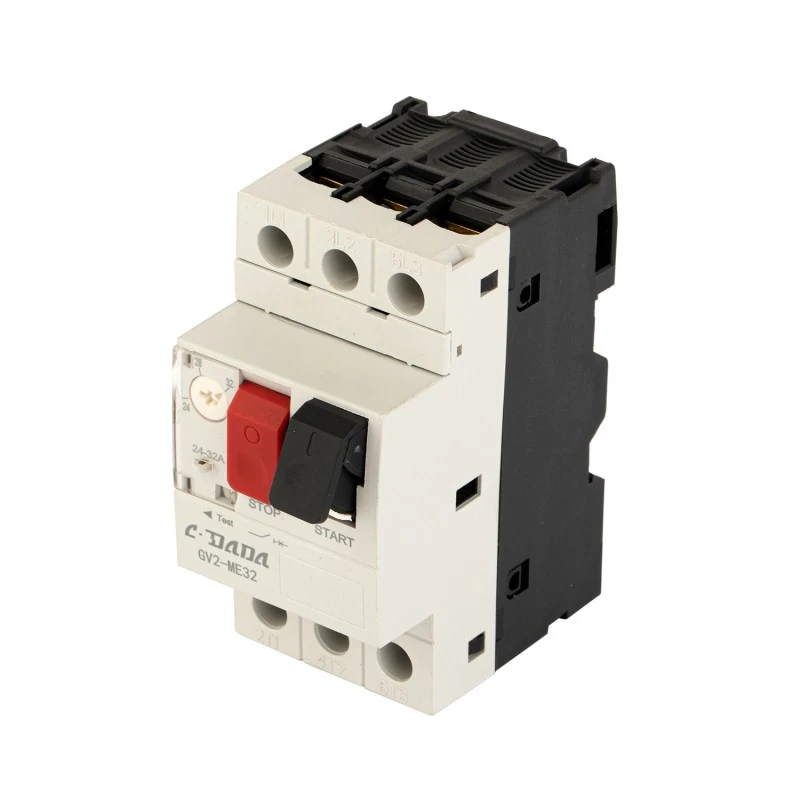

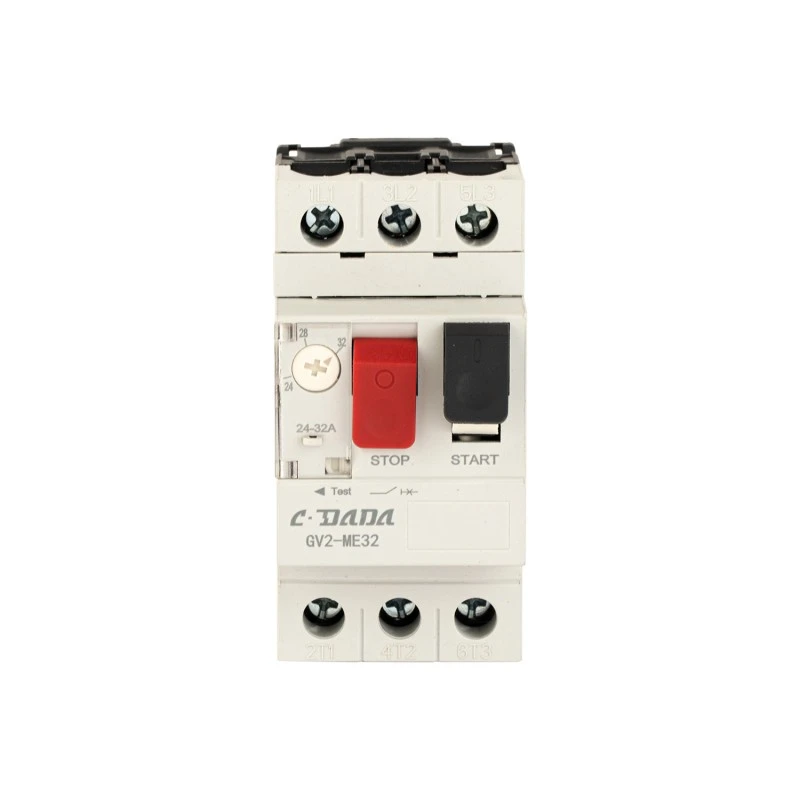

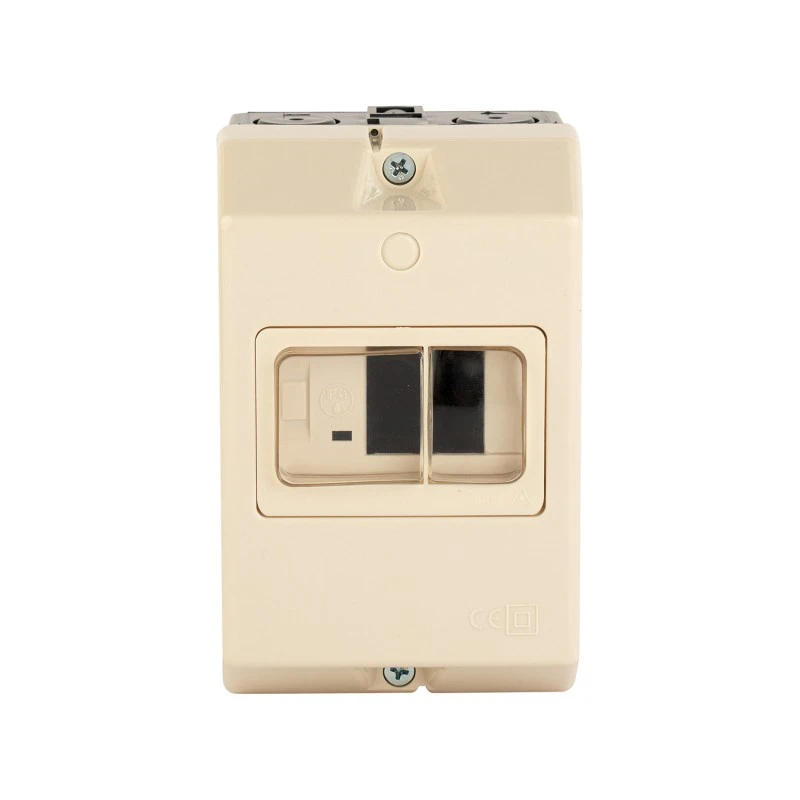

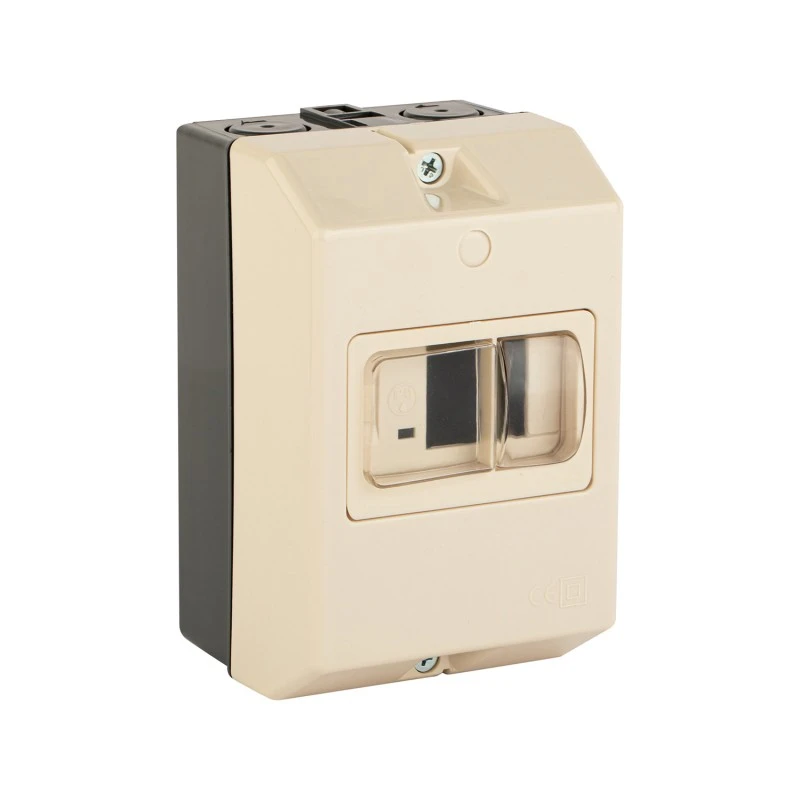

GV2 2P Motor Protection Circuit Breaker

Simplify motor beskerming mei de CDADA GV2 2P Motor Protection Circuit Breaker (MPCB) in hege-precision, kompakte oplossing ûntwurpen troch Shanghai DADA Electric CO., LTD. mei help fan in folgjende-generaasje technology platfoarm en folslein automatisearre produksje. Ûntwurpen foar ien-fase of twa-fase motor circuits, de GV2 2P yntegrearret overload, koartsluting, faze-ferlies (foar 3-faze applikaasjes as brûkt yn sets), en isolaasje funksjes yn ien DIN-rail monteard apparaat.

Mei in ferstelbere ynstelbereik fan 0.1A oant 32A, termyske kompensaasje foar fariaasjes fan omjouwingstemperatuer, en in nominale isolaasjespanning fan 690V, soarget it foar betroubere beskerming foar lytse motoren yn pompen, fans, kompressors, transportbanden en HVAC-systemen. Sertifisearre neffens CE-standerts, mei 110,000 meganyske en elektryske operaasjes, en foarsjoen fan opsjonele aksessoires lykas helpkontakten, shunt-release, en undervoltage-release, leveret de CDADA GV2 MPCB prestaasjes yn yndustriële klasse yn in romtebesparjend 2-poalformaat.

Key Spesifikaasjes

Model Series: GV2 2P MPCB

Merk: CDADA | Makker: Shanghai DADA Electric CO., LTD

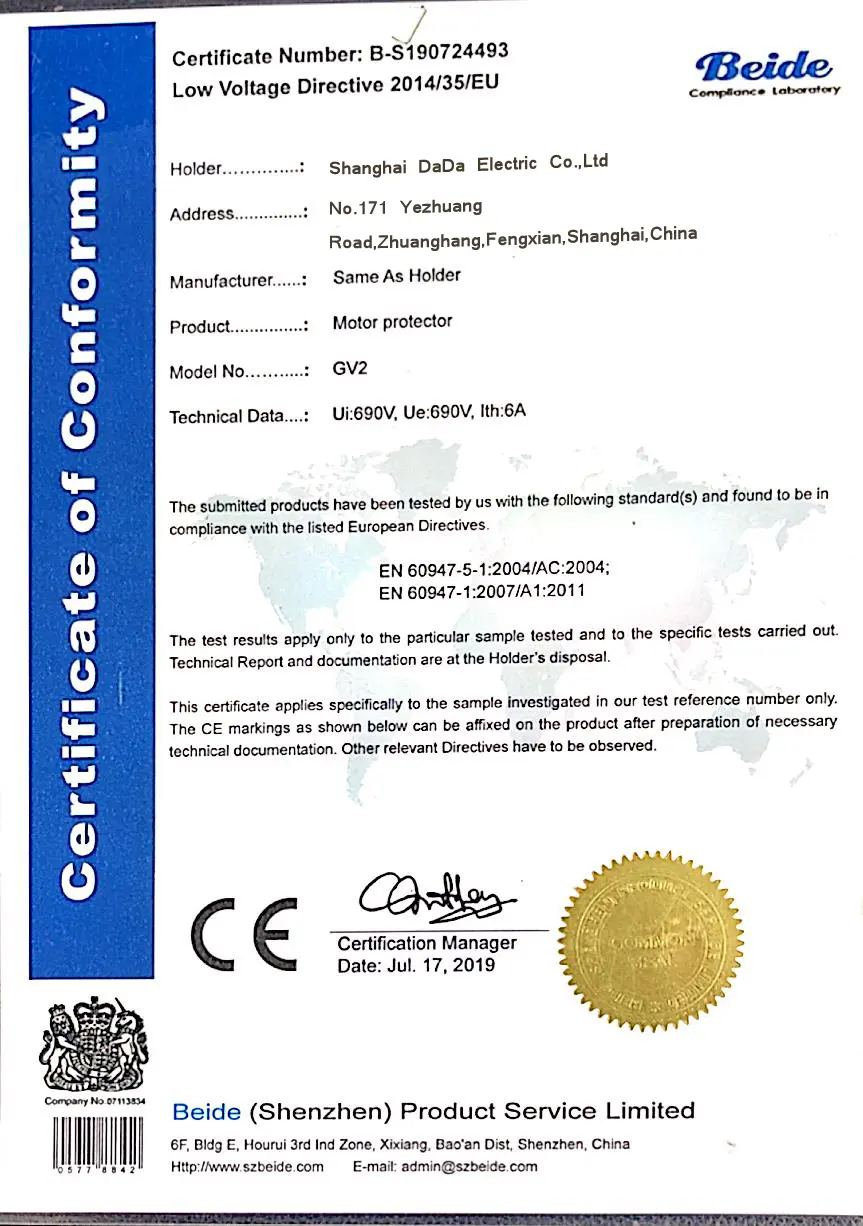

Sertifisearring: CE

Poalen: 2P (ideaal foar ienfasige motors of as ûnderdiel fan 3-faze beskermingsset)

Stromberik ynstelle: 0.1A - 32A (ferstelber fia dial)

Frame wurdearring: 32A

Rated bestjoeringssysteem Voltage: 690V AC

Rated isolaasje Voltage (Ui): 690V

Impuls wjerstân Voltage (Uimp): 6000V

Bedriuwsfrekwinsje: 50/60Hz

Tripklasse: 10A (standert foar algemiene doelmotoren)

Beskermingsfunksjes:

★ Thermal overload beskerming

★ Kortslutingsbeskerming

★ Faseferliesbeskerming* (* as brûkt yn 3-poalkonfiguraasje as koördinearre set)

★  Isolaasjefunksje (sichtbere brek)

★ Ynboude temperatuer kompensaasje

Meganyske libben: 110.000 operaasjes

Electrical Life (AC-3, 400V): 110.000 operaasjes

Aandraaimoment: 1,7 N·m

Operaasjetype: Drukknop ON / OFF mei dúdlike tripindikator

Montage: 35mm DIN rail

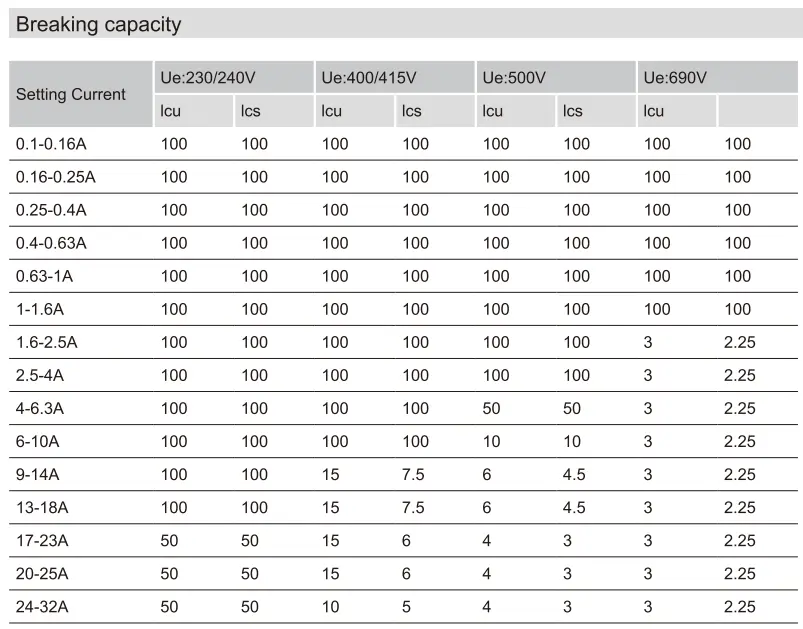

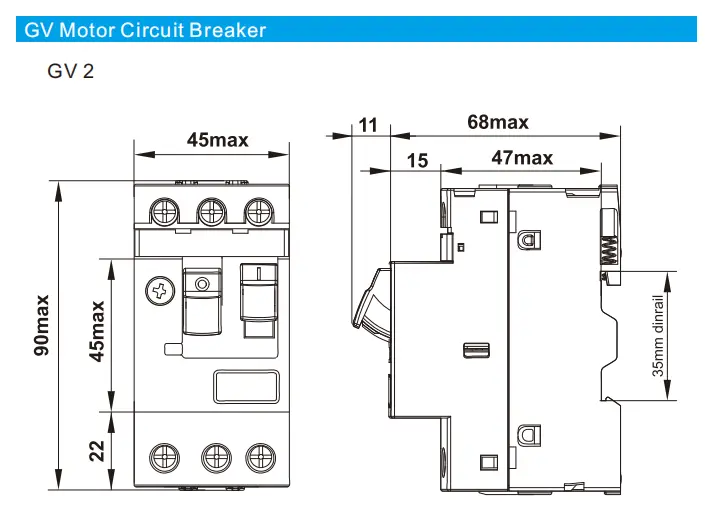

Technyske gegevens sheet

Wêrom kieze CDADA GV2 2P Motor Protection Circuit Breaker?

★ All-in-One Motor Protection

Kombinearret circuit breaker + termyske overload relais + isolator - elimineert needsaak foar aparte komponinten.

★ Precision & Stabiliteit

Temperatuer-kompensearre meganisme soarget foar konsekwint tripping nettsjinsteande ambient feroarings (Bygelyks, waarme workshops of kâlde kelders).

★ Hege duorsumens

110.000 meganyske / elektryske syklusen - in protte konkurrinten prestearje yn betrouberens op lange termyn.

★ Space-Saving 2P Design

Ideaal foar kompakte kontrôlepanielen, OEM-masines, en retrofitprojekten wêr't panielûntwikkeling beheind is.

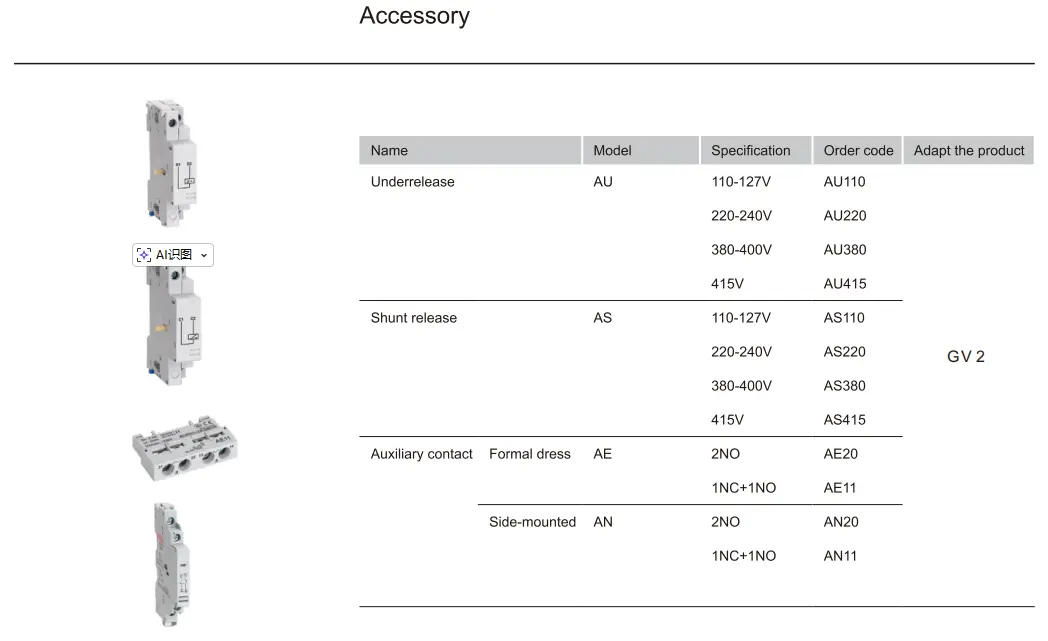

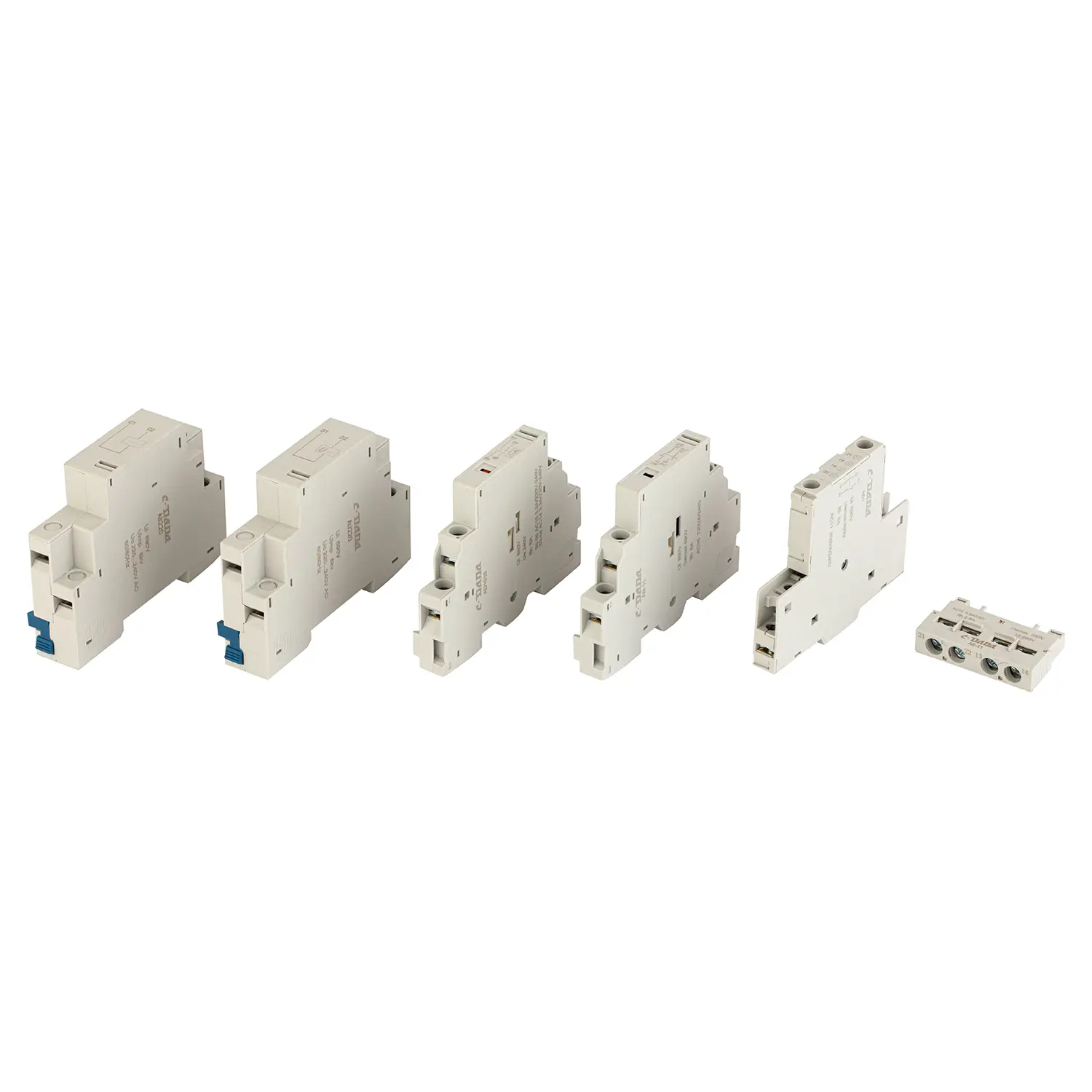

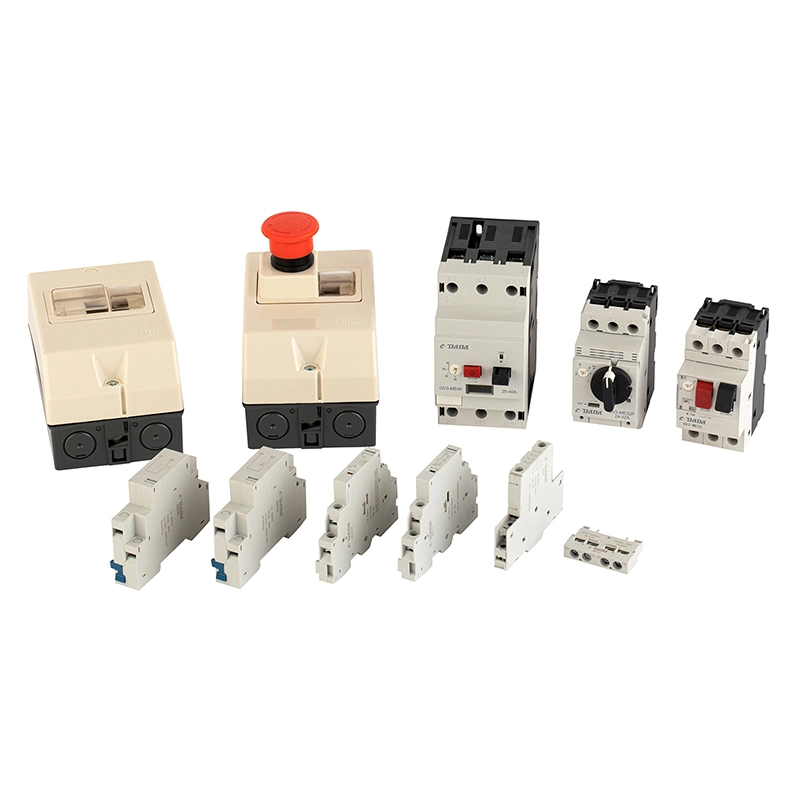

★ Folsleine Accessory Ecosystem

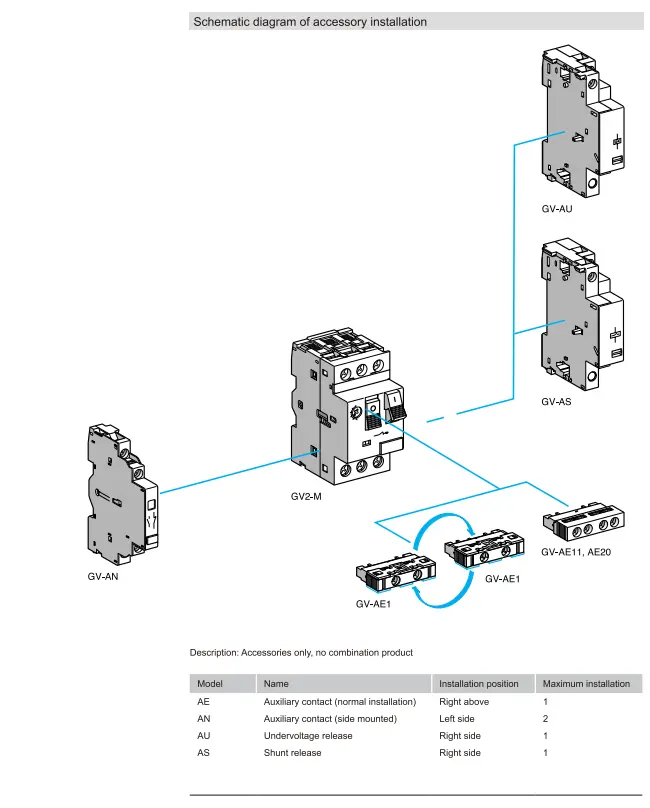

Unterstützt AE (foarside auxiliary), AN (side auxiliary), AU (undervoltage release), AS (shunt trip) - ynskeakelje remote signaling, auto-shutdown, of PLC yntegraasje.

★  Globale neilibjen

CE-sertifisearre mei 690V-wurdearring - geskikt foar Jeropeeske, Aziatyske, Afrikaanske en Latynsk-Amerikaanske merken.

★ Konsistinsje wurdt garandearre troch automatisearre produksjeapparatuer, standerdisearre operaasjeprosedueres, strange ynspeksje fan ynkommende materiaal, yn-proses testen, en lêste 100% funksjonele testen foar krityske parameters.

Typyske applikaasjes

Ienfaze motors: pompen, garaazjedoaropeners, lytse kompressors

OEM Machinery: Packaging masines, iten ferwurkjen apparatuer

HVAC Systems: Fan coil ienheden, lytse chillers

Bouwautomatisearring: Elevator-helpapparaten, fentilaasjekontrôles

Retrofit Projects: Ferfange lont + termyske relais mei yntegrearre MPCB

Faak stelde fragen

Q1: Wat is it ferskil tusken in MPCB en in standert circuit breaker?

A1: In Motor Protection Circuit Breaker (MPCB) lykas GV2 leveret:

● Ferstelbere thermyske oerlêstbeskerming (oerienkomt mei motor FLC)

● Magnetyske kortslutingsbeskerming

● Deteksje fan fazeferlies (yn 3P-ferzjes)

● Isolaasjefunksje

→ Standert MCB's biede allinich koartsluting en fêste oerlêstbeskerming - net motoroptimalisearre.

Q2: Kin in 2P GV2 in 3-fase motor beskermje?

A2: Net allinnich. Foar 3-fase motors, jo moatte trije GV2 ienheden (ien per faze) koördinearre tegearre, of brûk in 3P MPCB. 2P GV2 is lykwols perfekt foar ienfaze motoren as kontrôlesirken.

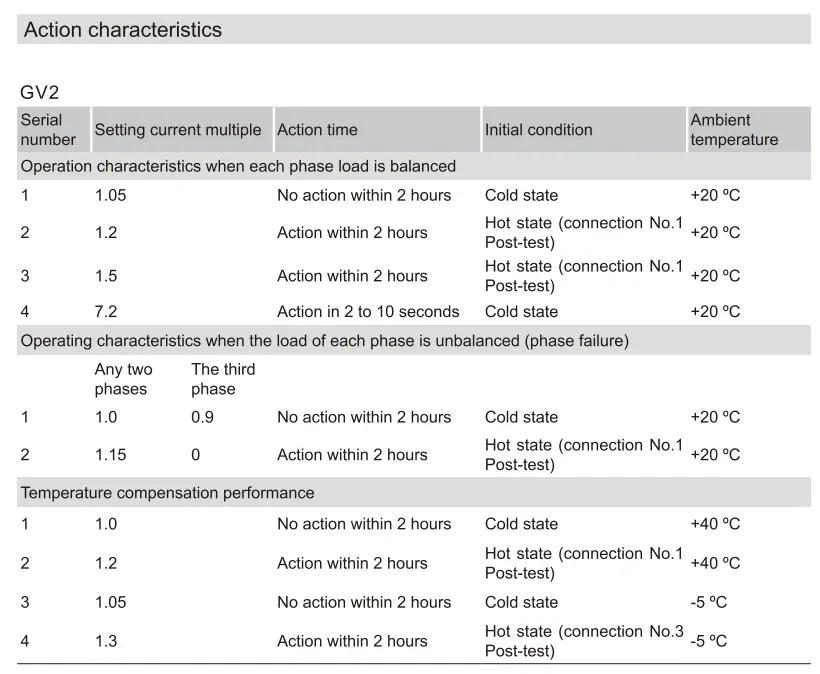

Q3: Wat betsjut "Trip Class 10A"?

A3: It definiearret hoe fluch de brekker reizget ûnder overload. Klasse 10A betsjut dat it binnen 10 sekonden sil reitsje op 7,2 × ynstelstroom - ideaal foar standert iikhoarnkoaimotoren sûnder heech startkoppel.

Q4: Kompensearret it echt foar temperatuer?

a4:jo! De bimetallyske strip wurdt termysk kompensearre, sadat tripping krekt bliuwt of ynstalleare yn in 0 ° C pakhús of 50 ° C omwâling.

Q5: Wêrom kieze CDADA GV2 boppe oare merken?

A5: CDADA biedt:

● Wiere CE-sertifikaasje mei testrapporten

● Automatisearre produksje → konsekwinte kwaliteit & lege defektrate

● Folsleine aksessoireskompatibiliteit (AE/AN/AU/AS)

● Competitive prizen foar OEM's en distributeurs

● Snelle technyske stipe en dokumintaasje yn it Ingelsk
