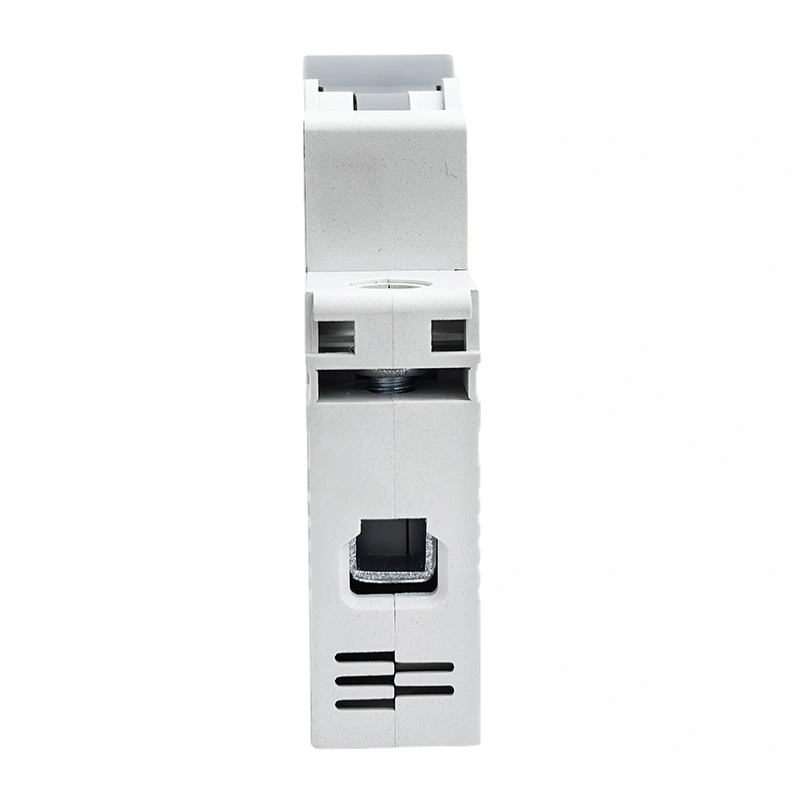

6KA 10kA Miniature Circuit Breaker

ALF-63N / H rige hege breaking 6KA 10kA Miniature Circuit Breaker (MCB), conforms to IEC60898 standert, MCB hat it karakteristyk fan betroubere prestaasjes, krekte beskermjende funksje, koarte release tiid, en hege break kapasiteit, lyts folume ek. It wurdt in soad brûkt yn en overload fan kontaktors, switchgear, en elektryske apparaten.

Nim kontakt op mei CDADA en kies ús as jo fabrikant, wy kinne OEM / ODM tsjinsten oanbiede.

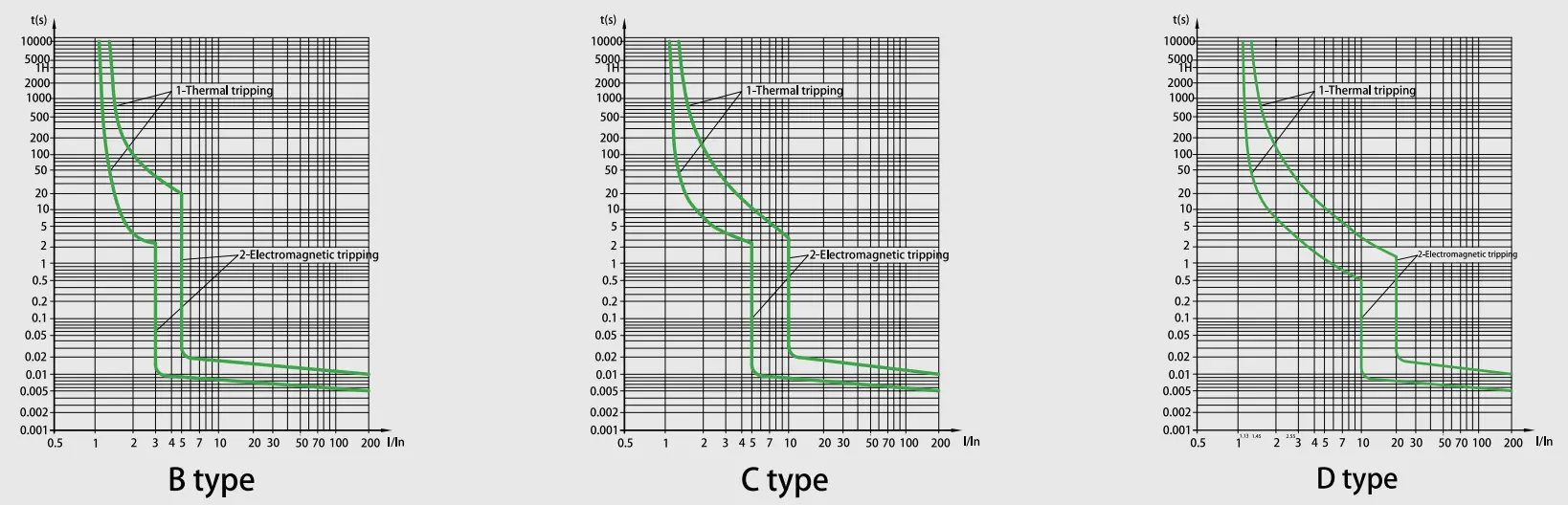

Karakteristike Curve

Technyske spesifikaasje

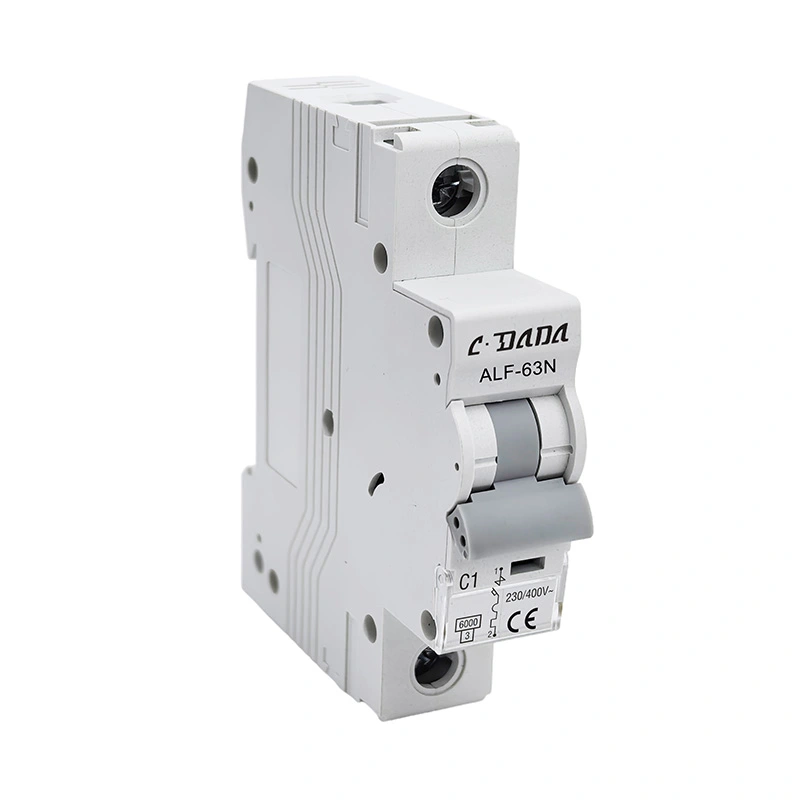

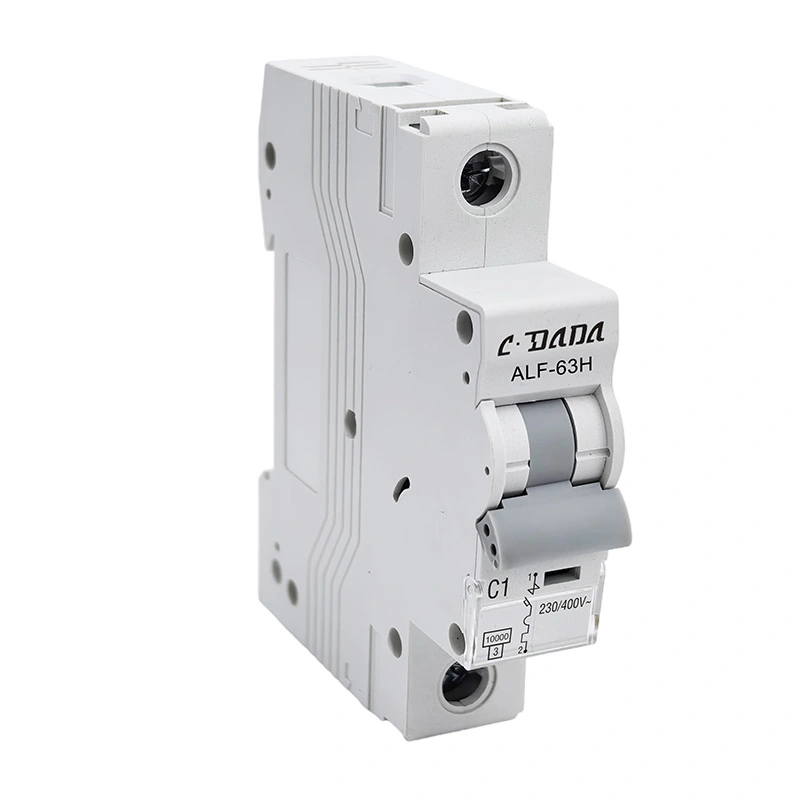

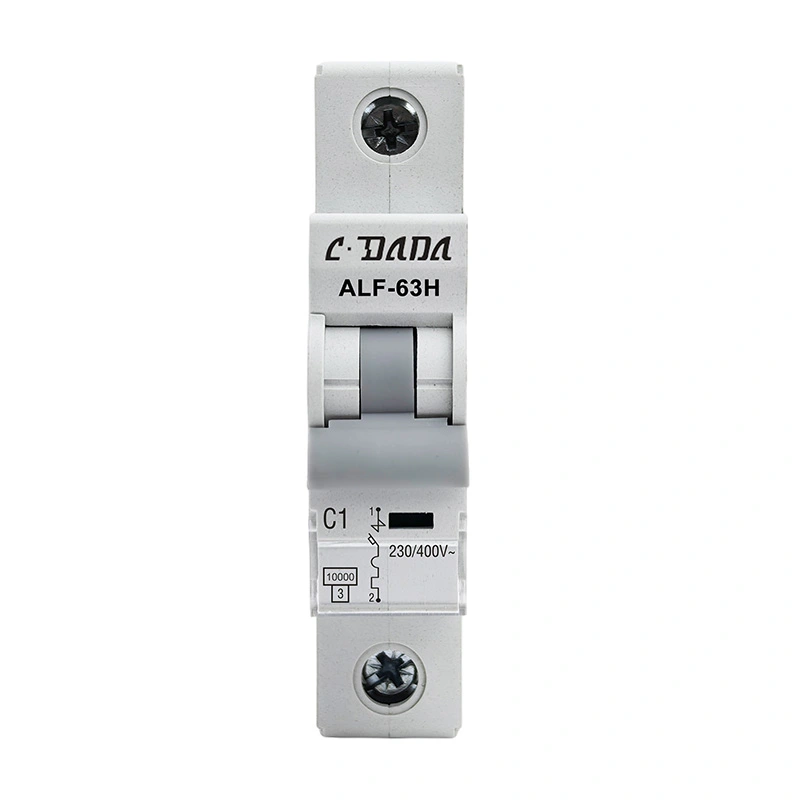

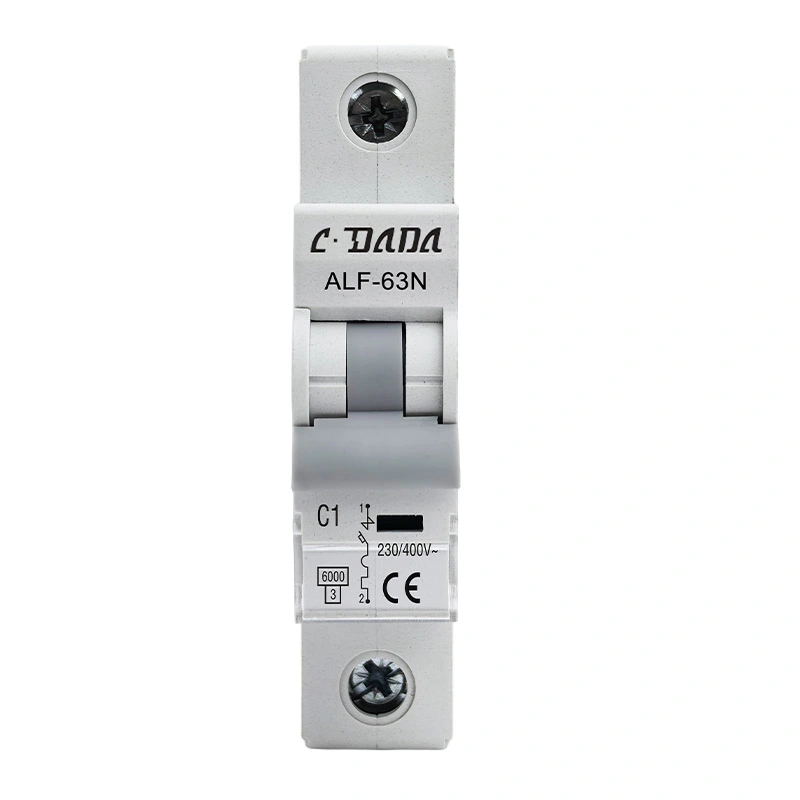

ALF-63N / H Series 6KA 10kA Miniature Circuit Breaker
Standert	EN/IEC 60898-1
Brekkapasiteit (kA)	6,10
Beskerming	Tsjin oerlêst en koartsluting
Nominearre stroom (A) In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nominale spanning (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Rated ympuls wjerstân spanning Uimp (kV)	4
Nominearre isolaasjespanning Ui(V)	500
Enerzjy beheinende cass	3
Omjouwingstemperatuer (℃)	-25~+40,Max.95%vochtigheid
Termyske operaasje limyt	1.13xln Gjin tripping binnen in oere
	1.45xIn Tripping binnen in oere
Magnetyske operaasje	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Oantal peallen	1P,1P+N,2P,3P,3P+N en 4P
Soart reis	Termyske / magnetyske release
Terminal kapasiteit	16mm² fleksibel of 25mm² stiif oant 25A wurdearrings
	25mm²fleksibel of 35mm²rigid fan 32A oant 63A wurdearrings
Beskermingsgraad	IP20
Ynstallaasje	Montage op 35mm DIN rail
Breedte	17.8mm per peal

Circuit breaker release karakteristyk

NEE.	Nominearre stroom fan frijlitting (A)	Inisjele steat	Teststroom	Oantsjutte tiid	Resultaat te krijen	Opmerkingen
1	1-63	kâlde steat	1.13 yn	t≤1h	Non-trip
2	1-63	op 'e foarige test	1.45ln	t<1h	reis	It ynstellen fan aktuele oant oantsjutte wearde stadichoan yn 5s
3	Yn≤32	kâlde steat	2,55 yn	1s	reis
	In>32
4	1-63	kâlde steat	3 yn	t≤0.1s	Non-trip	B type
			5 yn	t<0.1s	reis	B type
			5 yn10ln	t≤0.1s	Non-trip	C type
			10 yn	t<0.1s	reis	C type
			20 ln	t≤0.1s	Non-trip	D type
				t<0.1s	reis	D type

Endurance (Operaasjes)

Kategory	Operaasje Cycles	Operaasje frekwinsje	Rated hjoeddeistige
Elektryske úthâldingsfermogen	4000	240/h	1-32
		120/h	40-63
Mechanyske úthâldingsfermogen	10000	240/h	1-63

Features

★ Ultra-hege koarte-circuit Breaking Kapasiteit

Avansearre bôgekontrôletechnology berikt hegere ûnderbrekkingskapasiteit yn ferliking mei yndustrynormen, en soarget foar betroubere beskerming foar elektryske systemen fan yndustriële klasse ûnder ekstreme foutbetingsten.

★ Dual-Mode Connection Interface

Yntegreare hybride terminalûntwerp stipet sawol stive busbar docking as fleksibele kabelklemmen, wêrtroch arkfrije oanpassing oan ferskate ynstallaasjescenario's mooglik makket, wylst de bedradingtiid mei 40% ferminderet.

★ Enerzjy-opslachmeganisme foar Longevity

Spring-bystien bestjoeringssysteem mei 10.000 meganyske sykluss úthâldingsfermogen, mei wear-kompensaasje technology

★ Avansearre Composite Enclosure

mei mei bekendheid-retarcant, waarmte-resistant, en ympuls-proof eigenskippen yntegrearre arc-quenching keamers foar befette skuld eveneminten.

★ Dynamic Current-Limiting Topology

Intelligente trochlaat-enerzjy-ûnderdrukking ferleget peakfoutstreamen mei 65-80%, wêrtroch downstream-optimalisaasje fan apparaatspesifikaasjes mooglik is mei 30% totale systeemkostenreduksjepotinsjeel.

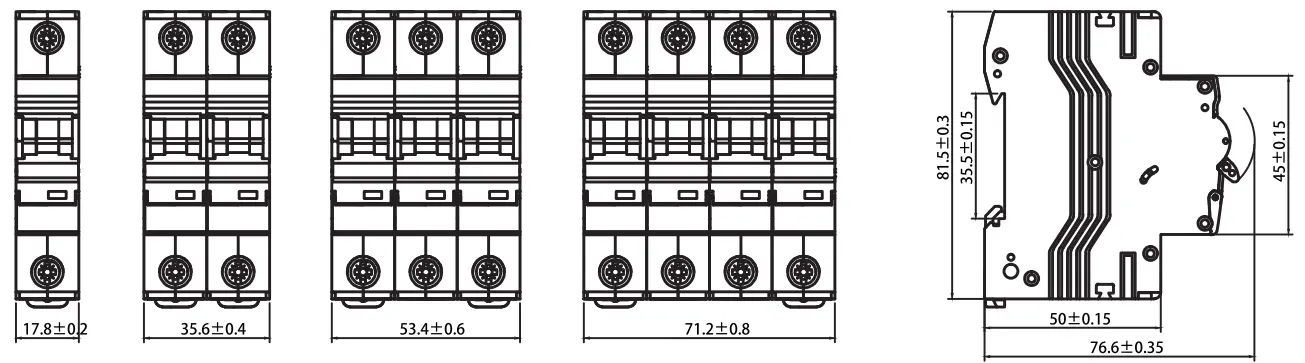

Outline ôfmjittings

Applikaasje senario

★ Residential: Consumer ienheden en distribúsje boards foar thús feiligens.

★ Industrial: Beskerming fan kontaktors, switchgear, en swiere elektryske apparaten.

★ Kommersjeel: Kantoargebouwen en winkelsintrums dy't hege betrouberens nedich binne.

Kwaliteitskontrôle en standerttesten

★ Elke CDADA MCB ûndergiet strange testen om te garandearjen neilibjen fan IEC60898-1:

★ Thermal Tripping Test: Ferifiearre op 1.13In (non-trip) en 1.45In (reis binnen 1 oere).

★ Magnetic Tripping Test: Precise release testen foar B, C, en D skaaimerken.

★ Electrical Endurance: Teste foar 4.000 operaasje cycles.

★ Mechanical Endurance: Ferifiearre foar 10.000 cycles.

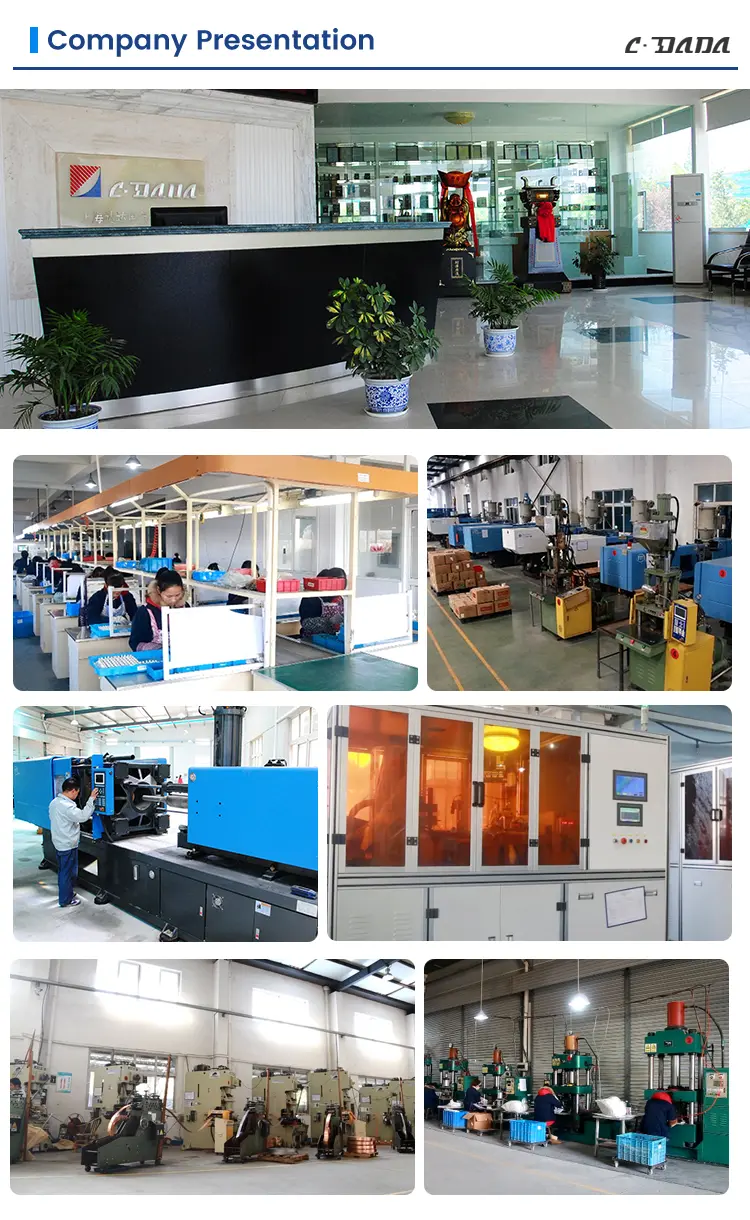

Factory Strength & Support

Shanghai DADA Electric Co., Ltd. is in liedende fabrikant mei avansearre produksjelinen en in profesjonele yngenieurteam. Wy leverje:

★ Oanpaste OEM / ODM tsjinsten foar globale merken.

★ State-of-the-art testing apparatuer te garandearjen nul-defect levering.

★ Global Logistics Support: Optimalisearre ferpakking foar see- en loftfracht om te soargjen dat produkten yn perfekte steat komme.
