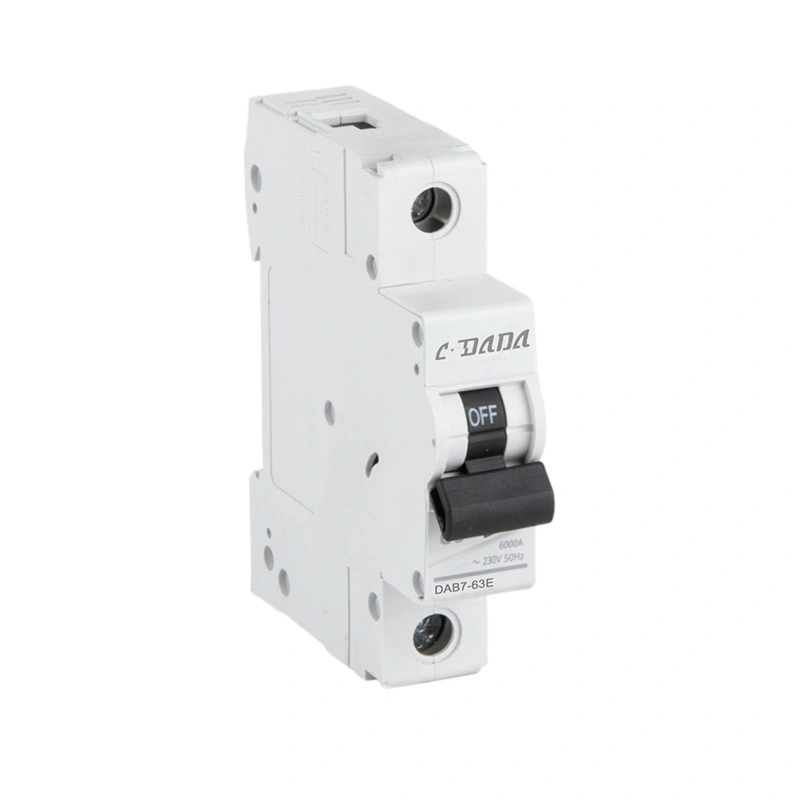

1P 6kA AC Miniature Circuit Breaker
Model:CDADA Series AC MCB
Fiel jo frij om kontakt op te nimmen mei CDADA, en krije ús 1P 6kA AC Miniature Circuit Breaker mei direkte fabrykpriis, en biedt betroubere oerlêst- en koartslutingsbeskerming mei kompakt DIN-spoarûntwerp. Dit produkt hat krekte termyske-magnetyske tripping en dúdlike statusyndikaasje, maklik te ynstallearjen en te ûnderhâlden. It leveret stabile prestaasjes foar wen- en ljochte kommersjele circuits, en soarget foar feilige stroomfoarsjenning mei lange libbensdoer.
CDADA 1P 6kA AC Miniature Circuit Breaker is in heechweardige single-pole miniature circuit breaker ûntworpen foar AC leechspanningssystemen. It soarget foar betroubere beskerming tsjin overloads en koartslutingen, effektyf beskermjen fan elektryske circuits en oansletten apparatuer. Produsearre neffens strikte ynternasjonale noarmen, dizze AC MCB is ideaal foar distributeurs, OEM's en elektryske oannimmers dy't duorsume, kosten-effektive beskermingsoplossingen sykje.
Produkt Features & Foardielen
★ Compact Design: Romtebesparjende struktuer geskikt foar standert distribúsje boards
★ High Breaking Kapasiteit: 6kA koarte-circuit ûnderbrekking kapasiteit foar ferbettere feiligens
★ Precision Tripping: Thermal-magnetyske trip-ienheid soarget foar krekte oerlêst- en koartslutingsbeskerming
★ Clear Status Indication: Visible ON / OFF finster foar flugge circuit status ferifikaasje
★ Secure Wiring: Hege kwaliteit terminals mei stabile ferbining, ferminderjen kontakt ferset
★ Duorsume konstruksje: Flame-fertragende húsfesting mei hege temperatuer ferset
★ Easy Ynstallaasje: Standert 35mm DIN-rail mount foar flugge montage
★ Betroubere kwaliteit: 100% folsleine ynspeksje foar ferstjoering, konsekwint prestaasjes
Applikaasjes
★ CDADA 1P 6kA AC Miniature Circuit Breaker wurdt in soad brûkt yn:
★ Residential gebouwen, apparteminten en filla's
★ Kantoargebouwen, winkelsintrum en kommersjele foarsjennings
★ Ljocht yndustriële workshops en produksjeplanten
★ Winkelsintrum, hotels en restaurants
★ Publike foarsjennings en ynfrastruktuerprojekten
★ Lighting circuits en lytse macht apparatuer beskerming
Technyske parameters
|
Ûnderdiel |
Spesifikaasje |
|
Model |
CDADA Series AC MCB |
|
Standert |
IEC 60898 |
|
Type |
AC MCB (Miniature Circuit Breaker) |
|
Poalen |
1P,2P,3P,4P |
|
Breaking Kapasiteit |
6 kA |
|
Rated Aktueel |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Tripping Curve |
B, C, D (opsjoneel) |
|
Rated Voltage |
AC 230V, 400V |
|
Isolaasje Voltage |
600V |
|
Impuls spanning |
6kv |
|
Beskermingsgraad |
IP20 |
|
Ynstallaasje |
35mm DIN Rail |
|
Operating Temperatuer |
-5℃ ~ +40℃ |
|
Mechanysk libben |
≥20.000 operaasjes |
|
Elektryske libben |
≥4.000 operaasjes (by nominearre stroom) |
|
Standerts neilibjen |
IEC 60898-1, IEC 60898-2 |
Outline Ofmjittings
★ Breedte: 17.8mm per peal (standert single-pole grutte)
★ Hichte: Likernôch 85-92mm (feroaret troch aktuele wurdearring)
★ Djipte: Likernôch 68-72mm
★ Wiring Kapasiteit: 1.5-16mm² fleksibele of stive koperen kabel
★ Standertkompatibiliteit: Past op alle 35mm DIN-railsystemen (TS35/7.5, TS35/15)
IEC 60898-1
Magnetyske frijlitting

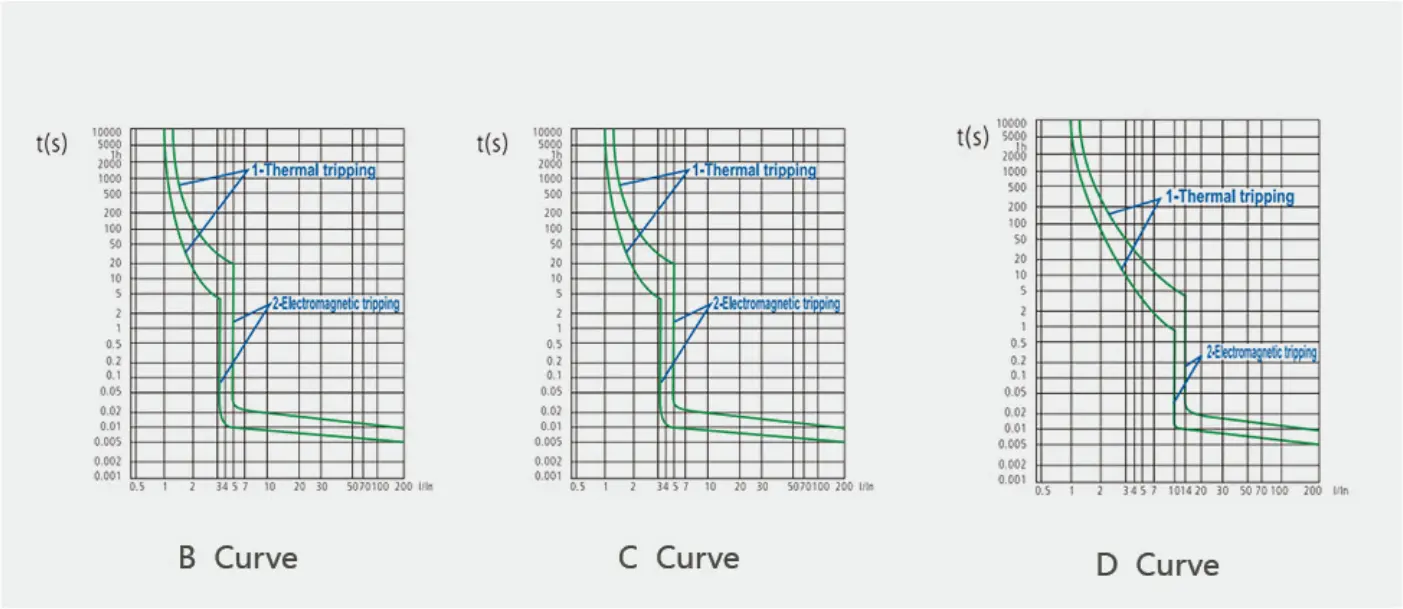

As in circuit koartsluting optreedt, wurdt instantane tripping berikt troch in magneet mei in izeren kearn. Neffens de 1EC60898-standert kin dit produkt wurde ferdield yn trije soarten: B, C, en D.
|
|
Teststroom |
Tripping tiid |
Applikaasjes |
|
B Kromme |
3 ln 5 ln |
0.1 |
Type B is allinich fan tapassing op aktive loads: -Elektryske kachel-Waterkachel-Elektryske furmace |
|
C Curve |
5 yn 10 ln |
0.1 |
Type C is geskikt foar gewoane loads: - Lampke - Stromkontakt -Lytse macht motor |
|
D Kromme |
10 ln 20 yn |
0.1 |
Kontrolearje en beskermje circuits mei instantane surge current (grutte motors) |
Termyske frijlitting
●Ienris oerbelêsting komt yn 'e sirkwy, sil de bimetallyske strip fan' e circuit breaker bûge troch waarmte, wêrtroch't de kontakten loskeare en resultaat yn termyske tripping;
●De IEC-standert definiearret it tripping-tiidberik foar ferskate oerlaststromen;
● De temperatuer foar referinsjetestomjouwing is 30 °C.
|
Teststroom |
Tripping tiid |
|
1.13ln |
t z 1h(yn ≦ 63A) |
|
1.45ln |
t<1h(In ≦ 63A) |
|
2,55ln |
1s<1h<60s(yn≤32A)1s |

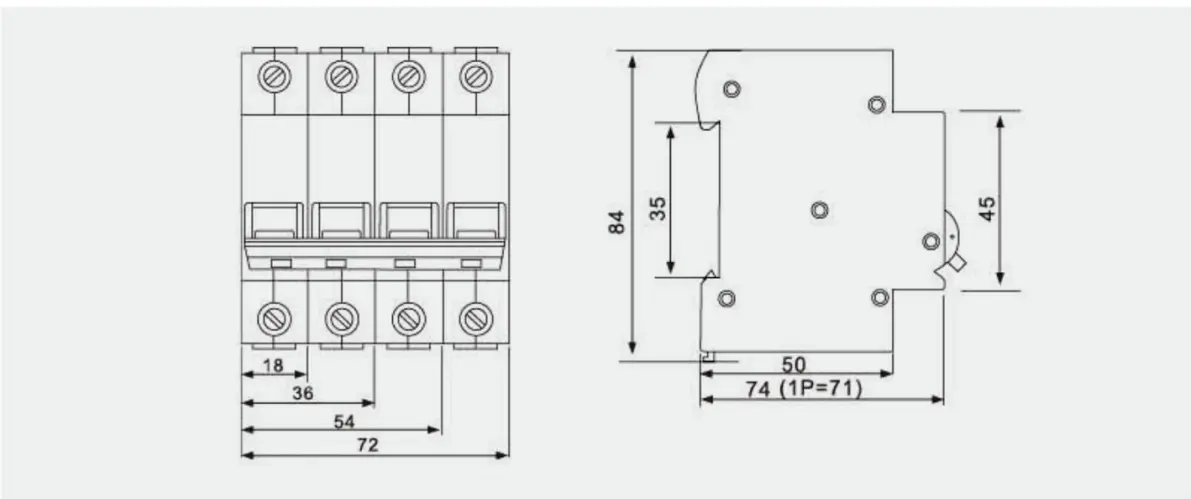

Produkt- en ynstallaasjedimensjes (MM)
It produkt wurdt monteard op in gids rail mei in maksimale ferbining kapasiteit fan 25mm2.
Kwaliteitskontrôle
★ ISO9001 Certified Manufacturing: Strikt kwaliteitsbehearsysteem hiele produksje
★ Wiidweidige testen: 100% ynspeksje ynklusyf trippingskarakteristiken, temperatuerferheging en spanningstests
★ In-House Production: 90% fan kaai komponinten produsearre yntern foar kwaliteit gearhing
★ Environmental Testing: Hege / lege temperatuer operaasje, feiligens ferset ferifikaasje
★ Reliability Assurance: Long-term duorsumens testen foar útwreide libbensdoer
Packaging & Shipping
★ Standert eksportferpakking: Corrugated kartons mei beskerming
★ Clear Labeling: Modelnûmer, aktuele wurdearring, poletelling, kwantiteit en sertifisearringynformaasje
★ Protective Packaging: groep doaze foar 12 unit om foar te kommen skea tidens transit
★ Shipping Opsjes: Geskikt foar see, loft en lân ferfier; beskikber foar bulk shipment
★ Oanpaste ferpakking: OEM-ferpakkingsopsjes beskikber foar merkpartners
Customer Success Cases
★ CDADA 1P 6kA AC Miniature Circuit Breaker hat lange termyn gearwurking mei kliïnten wrâldwiid oprjochte:
★ Residential Projects: Levere oan wenningûntwikkelders yn Súdeast-Aazje, Midden-Easten en Súd-Amearika
★ Kommersjele ynstallaasjes: Partnered mei elektryske oannimmers yn Europa, Afrika en Azië foar kommersjele bouprojekten
★ OEM Partnerships: Gearwurke mei globale elektryske merken foar partikuliere labeling en oanpaste oplossingen
★ Yndustriële tapassingen: levere oan produksjefoarsjenningen foar beskerming fan masines en apparatuer
★ Distributor Networks: Wurkje mei regionale distributeurs yn mear as 30 lannen om te foldwaan oan lokale merk
