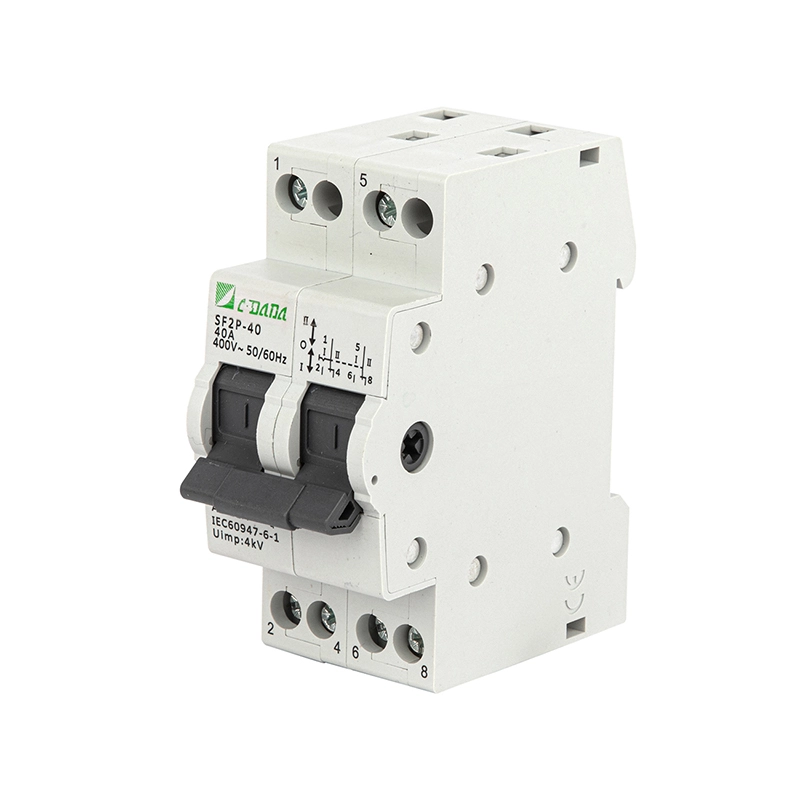

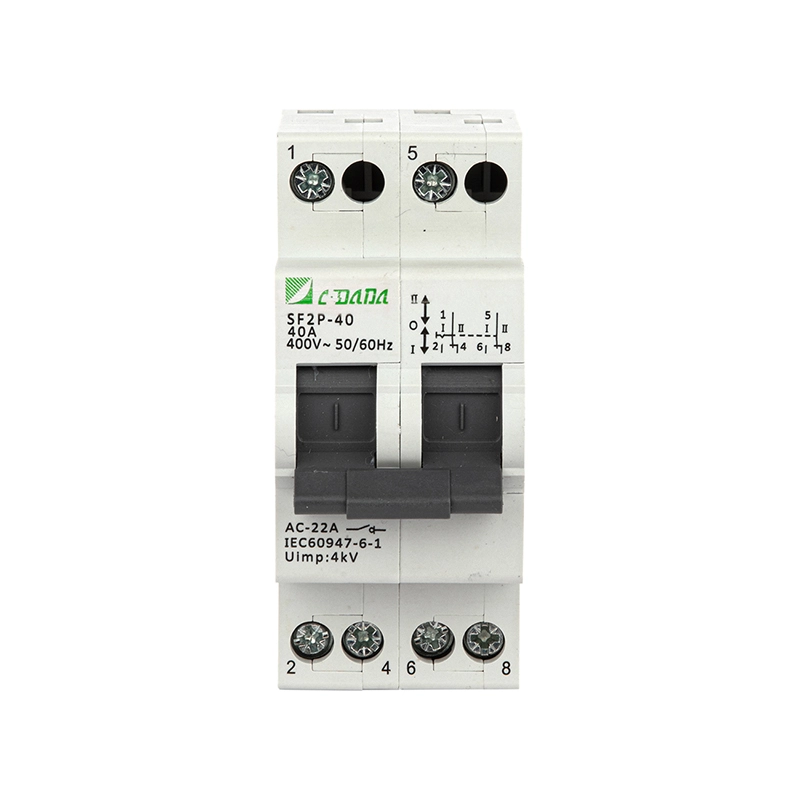

2P Switchover Switch

Soargje foar feilige en betroubere stroomboarne-wikseling mei de CDADA SF Series 2P-wikselskeakel, it is geskikt foar krityske circuitkonverzje yn wen-, kommersjele en ljochte yndustriële applikaasjes. Dizze DIN-rail-monteare mikro-wikselswitch stipet dûbele krêftboarnen as loads mei in dúdlike 3-posysje operaasje: I -OFF-II, wêrtroch naadleaze oergongen mooglik binne tusken net- / roaster en reservekopy / generator foarrieden, motor foarút / reverse kontrôle, of faze / voltage monitoring circuits.

Rated foar AC 50/60Hz, 230–400V, en streamingen fan 16A oant 125A, de CDADA 2P-wikselschakelaar foldocht oan IEC 60947-3 en EN 60947-3 noarmen. Mei ON / OFF-posysje-yndikatoaren, kontakten mei hege konduktiviteit, en in spring-bystien snel meitsje / brekke-meganisme, soarget it foar stabile prestaasjes sels ûnder faak hânbediening. Ûntwurpen foar modulêre ynstallaasje neist MCB's en kontaktors, it is ideaal foar distribúsje boards yn gebouwen, pomp keamers, telecom kasten, en need ferljochting systemen.

Key Spesifikaasjes

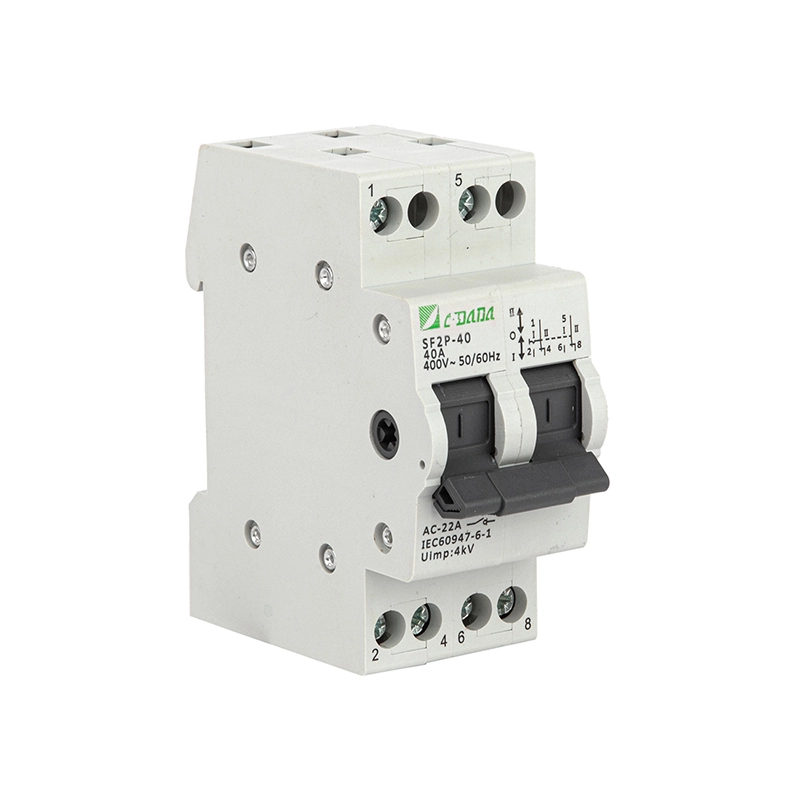

Searjes: SF Series 2P Manual Switchover Switch

Merk: CDADA | Makker: Shanghai DADA Electric CO., LTD

Poles: 2P (Dual Pole) — available in 1P to 4P variants

Nominearre stroom: 16A - 125A (fermindere nei 80% boppe 40 °C ambient)

Rated Voltage: 230/400V AC, 50/60Hz

Isolaasje Voltage (Ui): 500V

Gebrûkskategory: AC-22A (mingde resistive en induktive loads)

Koarte-Time Standert Strom (Icw): 12 × Ie foar 1s

Making Kapasiteit: 20 × Ie, t = 0.1s

Mechanical Life: 8.500 operaasjes

Elektryske libben: 1.500 operaasjes (ûnder load)

Fersmoargingsgraad: II

Montage: Standert TH35 DIN rail

Bediening: Hânlieding 3-posysje handgreep (I – O – II)

Yndikatoaren: sichtbere ON / OFF posysje fia handgreep alignment

Terminals: Kabel of busbar ferbining

Aandraaimoment:

1,2 N·m (16–40A)

3,5 N·m (63–125A)

Feiligensnotysje: Gjin bôgeblusserkeamer → moat brûkt wurde mei stroomopwaartse fuses/MCB's foar beskerming tsjin koartsluting

Technyske gegevens sheet

Wêrom kieze CDADA 2P Switchover Switch?

★ Feilich 3-Posysje Isolaasje

Wiere OFF (O) posysje loskeart beide boarnen - kritysk foar ûnderhâld en anty-backfeed feiligens.

★ DIN-Rail Modular Design

Ynstalleare yn sekonden neist MCB's - besparret romte en ferienfâldiget paniel-yndieling yn tûke gebouwen as OEM-behuizingen.

★ Kontakten mei hege betrouberens

Optimalisearre dynamysk-statyske kontakt mjitkunde soarget foar lege ferset en lange-termyn stabiliteit.

★ Global Compliance

Sertifisearre neffens IEC 60947-3 akseptearre yn Jeropa, Aazje, Afrika en Latynsk-Amearika.

★ Meidogger-feilige operaasje

Spring-bystien meganisme foarkomt in part belutsenens; útwreide handgreep opsjoneel foar 63A+ modellen.

★ Mearsidige applikaasjes

Fan oerdracht fan generator nei omkearing fan motorrjochting - ien switch, meardere funksjes.

Typyske applikaasjes

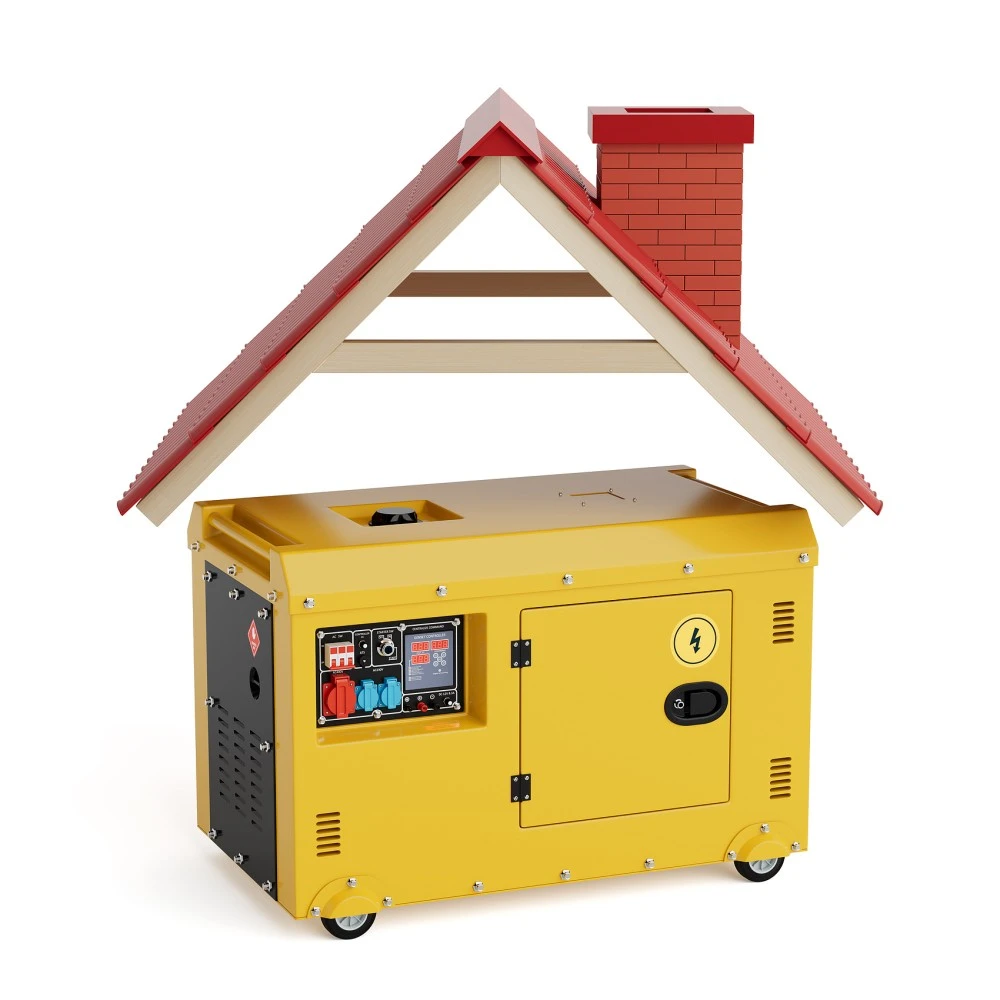

Reservekopy Power Systems: Skeakelje tusken nut en generator

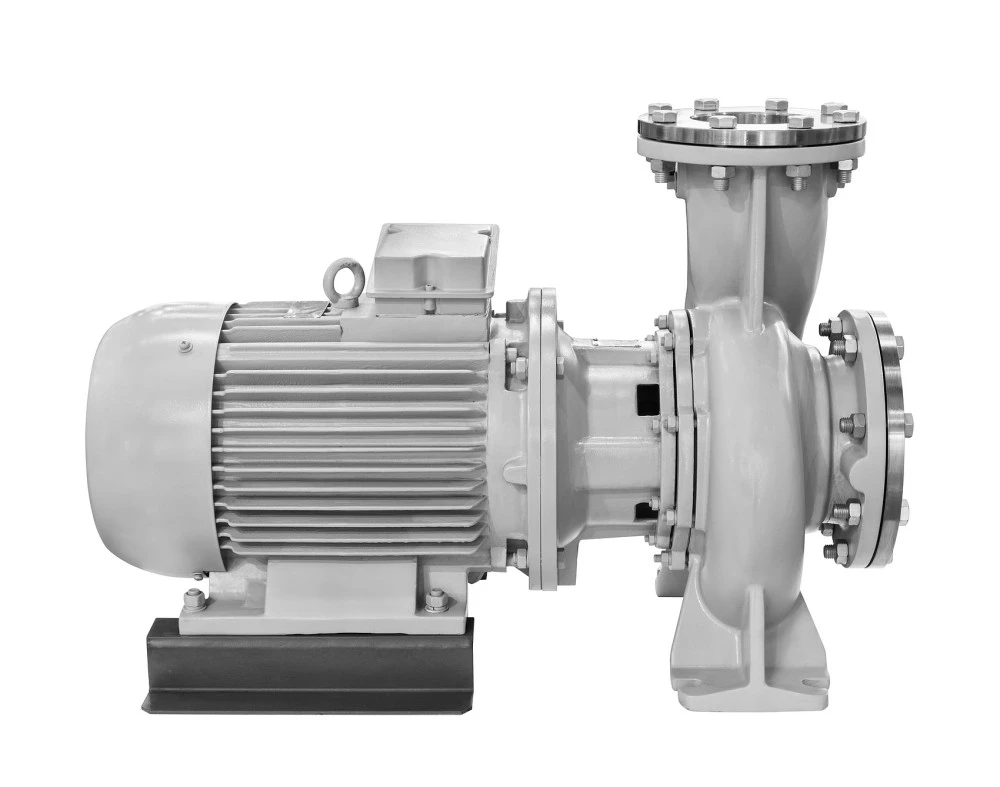

Motor Control: Foarút / reverse rotaasje fan lytse pompen of fans

Measurement Circuits: Voltage / faze seleksje yn meting panielen

Bouwautomatisearring: Switching fan dûbele HVAC-ienheid, oerdracht fan needferljochting

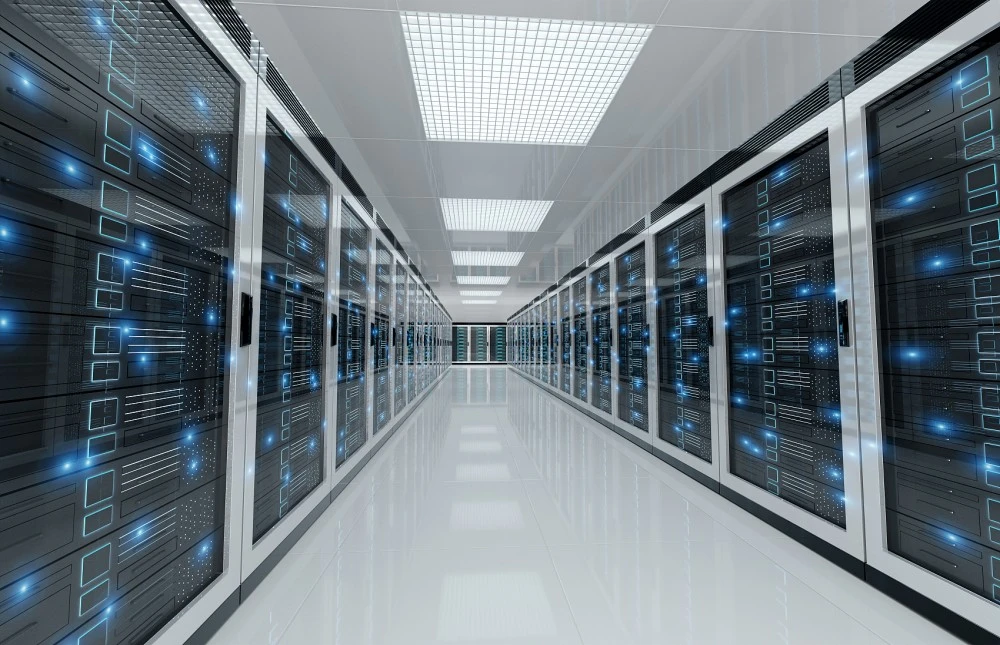

Telecom & Data Centers: Redundante PSU boarne seleksje

Oer CDADA

★ Us wichtichste foardielen binne:

1) Folsleine ynternasjonale sertifikaten,

2) Sterke OEM / ODM-mooglikheid,

3) Hege kosten-prestaasjeferhâlding,

4) Betrouwbare grutskalige produksjekapasiteit,

5) Wiidweidige eksportûnderfining.

★ Us produkten wurde mei súkses eksportearre nei Súdeast-Aazje, it Midden-Easten, Súd-Amearika, Afrika, Jeropa, en CIS lannen, mei in sterke fokus op Belt en Road merken.

★ Wy ynvestearje kontinu yn R&D, kontrolearje wrâldwide noarmen en merktrends, en wurkje gear mei saakkundigen fan 'e yndustry om ús produktportfolio te ferbetterjen.

Faak stelde fragen

Q1: Kin ik oerskeakelje ûnder load?

A1: Net oan te rieden. De SF-serie 2P-wikselskeakel hat gjin bôgeblusserkeamer. Altyd de-enerzjy it circuit foar it wikseljen, of brûk allinnich foar gjin-load oerdracht (bgl. isolator funksje). Foar live-load switching, beskôgje motorisearre ATS as fused switch disconnectors.

Q2: Wêrom is d'r in "O" (OFF) posysje?

A2: De sintrale OFF-posysje soarget foar folsleine isolaasje fan beide krêftboarnen - essensjeel foar ûnderhâldsfeiligens en it foarkommen fan weromfeed yn generators of ynverters.

Q3: Haw ik fuses nedich mei dizze switch?

a3:jo. Sûnt it kin net ûnderbrekke flaters, keppelje it altyd mei upstream fuses of MCB's beoardiele foar jo systeem syn prospective koartsluting stroom.

Q4: Kin it motorrjochting kontrolearje?

A4: Ja - foar lytse motors kin de 2P-skeakel de fazesekwinsje omkeare as se goed bedrade binne. Soargje derfoar dat de motor stoppe is en de-enerzjearre is foardat jo rjochting feroarje.

Q5: Wêrom kieze CDADA boppe oare merken?

A5: CDADA biedt:

● Wiere 3-posysje meganyske interlock (gjin driuwende steaten)

● DIN-rail kompatibiliteit mei globale paniel noarmen

● Dúdlike fisuele yndikaasje fan switch posysje

● Robuste springmeganisme foar betroubere kontaktdruk

● Kompetitive prizen mei folsleine IEC-sertifikaasje en technyske stipe
